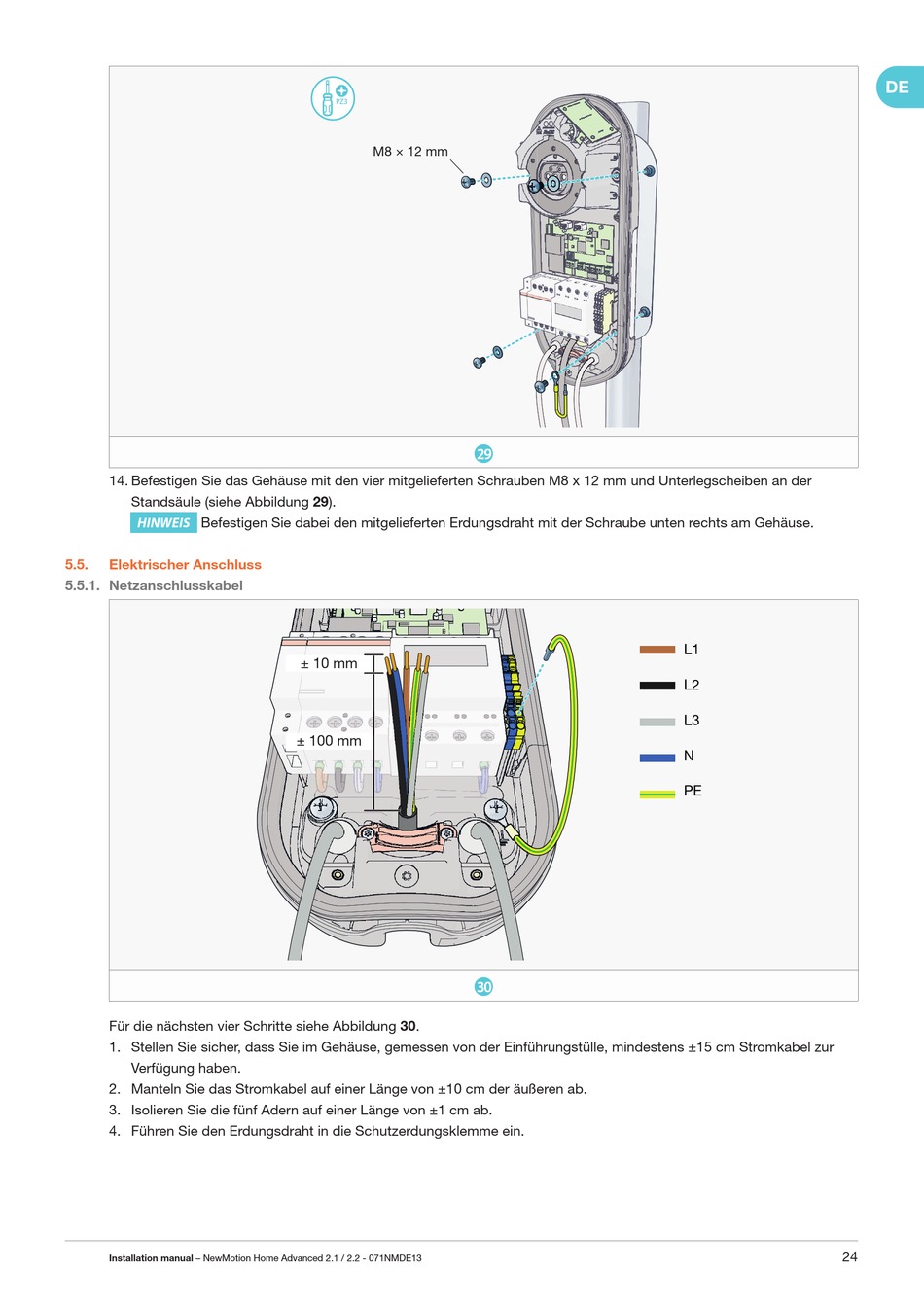

14 . Befestigen Sie das Gehäuse mit den vier mitgelieferten Schrauben M8 x 12 mm und Unterlegscheiben an der
Standsäule (siehe Abbildung 29 ).
HINWEIS
Befestigen Sie dabei den mitgelieferten Erdungsdraht mit der Schraube unten rechts am Gehäuse.
5 . 5 .

Elektrischer Anschluss

5 . 5 . 1 . Netzanschlusskabel

Für die nächsten vier Schritte siehe Abbildung 30 .
1 . Stellen Sie sicher, dass Sie im Gehäuse, gemessen von der Einführungstülle, mindestens ±15 cm Stromkabel zur
Verfügung haben.
2 . Manteln Sie das Stromkabel auf einer Länge von ±10 cm der äußeren ab.
3 . Isolieren Sie die fünf Adern auf einer Länge von ±1 cm ab.
4 . Führen Sie den Erdungsdraht in die Schutzerdungsklemme ein.
Installation manual – NewMotion Home Advanced 2.1 / 2.2 - 071NMDE13
M8 × 12 mm
± 10 mm
± 100 mm
z
x
L1
L2
L3
N
PE
