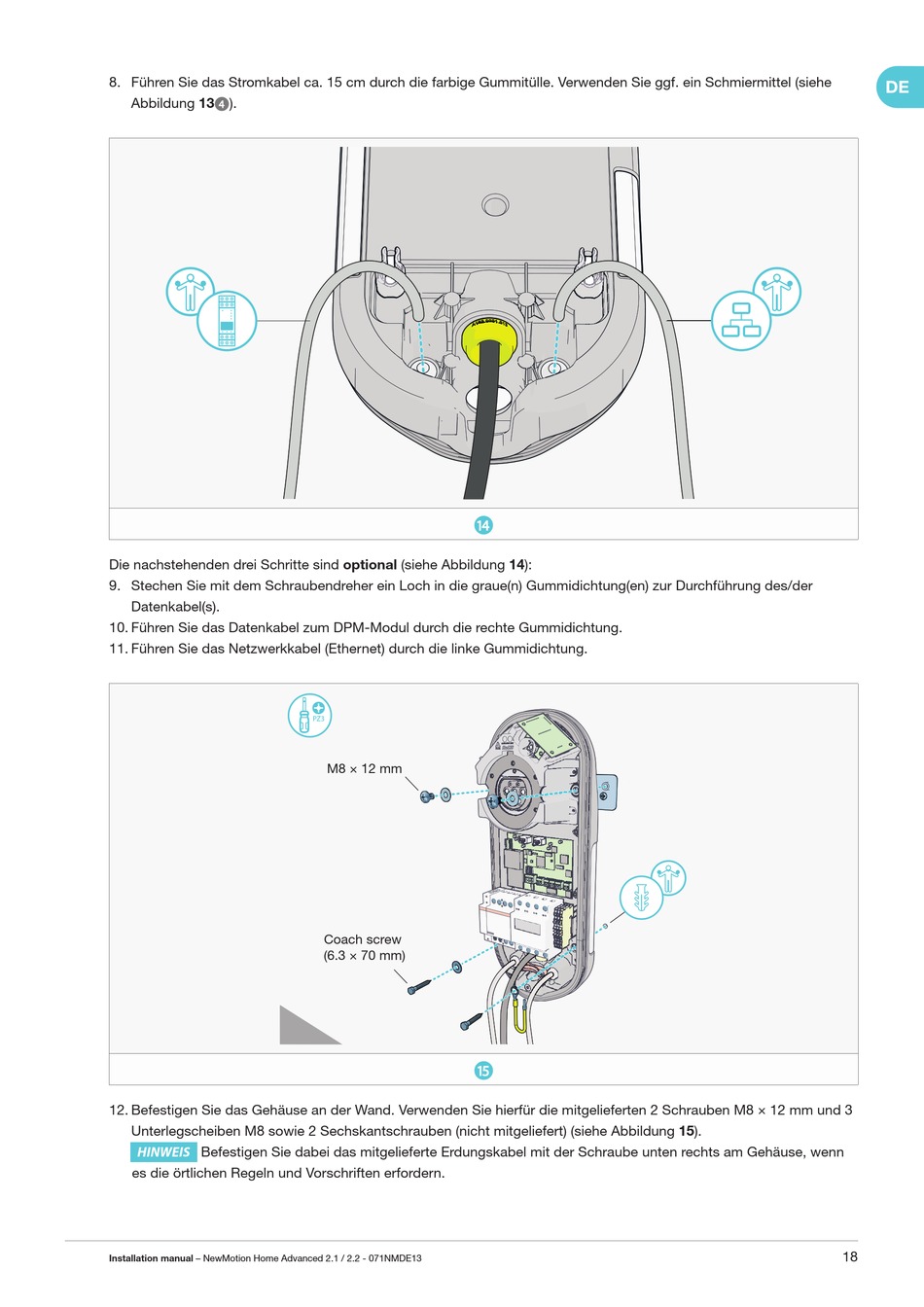

8 . Führen Sie das Stromkabel ca. 15 cm durch die farbige Gummitülle. Verwenden Sie ggf. ein Schmiermittel (siehe
134
Abbildung ).
Die nachstehenden drei Schritte sind optional (siehe Abbildung 14 ):
9 . Stechen Sie mit dem Schraubendreher ein Loch in die graue(n) Gummidichtung(en) zur Durchführung des/der
Datenkabel(s).
10 . Führen Sie das Datenkabel zum DPM-Modul durch die rechte Gummidichtung.
11 . Führen Sie das Netzwerkkabel (Ethernet) durch die linke Gummidichtung.
12 . Befestigen Sie das Gehäuse an der Wand. Verwenden Sie hierfür die mitgelieferten 2 Schrauben M8 × 12 mm und 3
Unterlegscheiben M8 sowie 2 Sechskantschrauben (nicht mitgeliefert) (siehe Abbildung 15 ).
HINWEIS Befestigen Sie dabei das mitgelieferte Erdungskabel mit der Schraube unten rechts am Gehäuse, wenn
es die örtlichen Regeln und Vorschriften erfordern.
Installation manual – NewMotion Home Advanced 2.1 / 2.2 - 071NMDE13
t
M8 × 12 mm
Coach screw
(6.3 × 70 mm)
y
