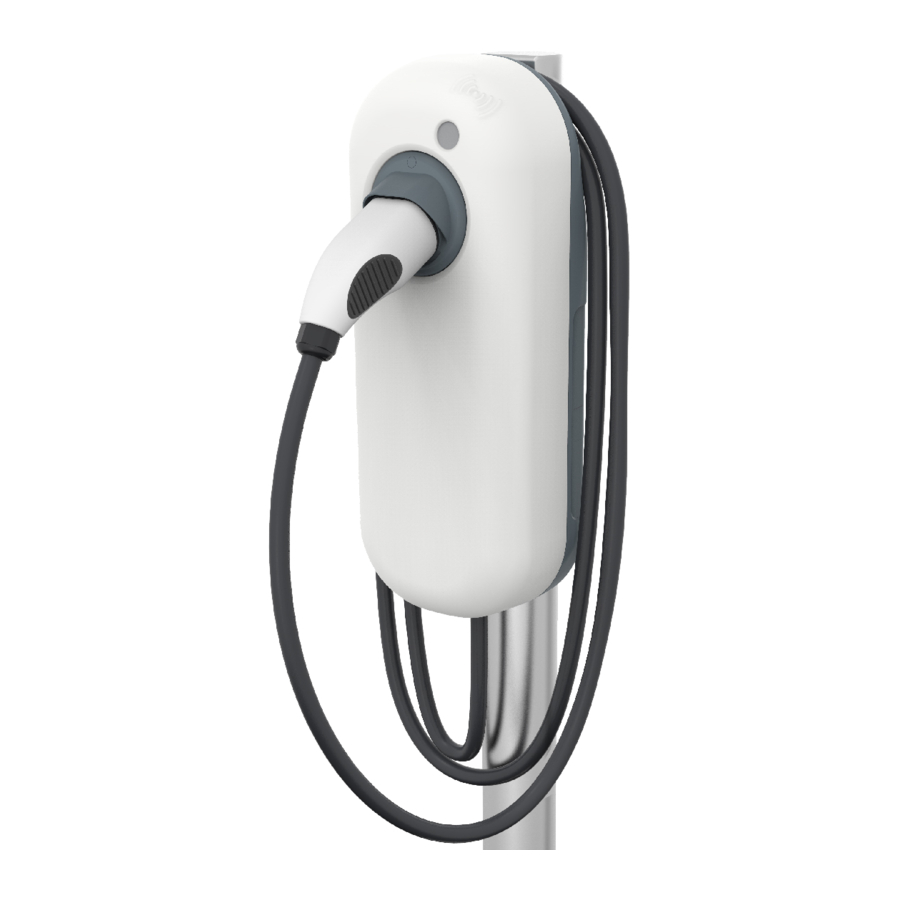

Inhaltszusammenfassung für newmotion Home Advanced 2.1

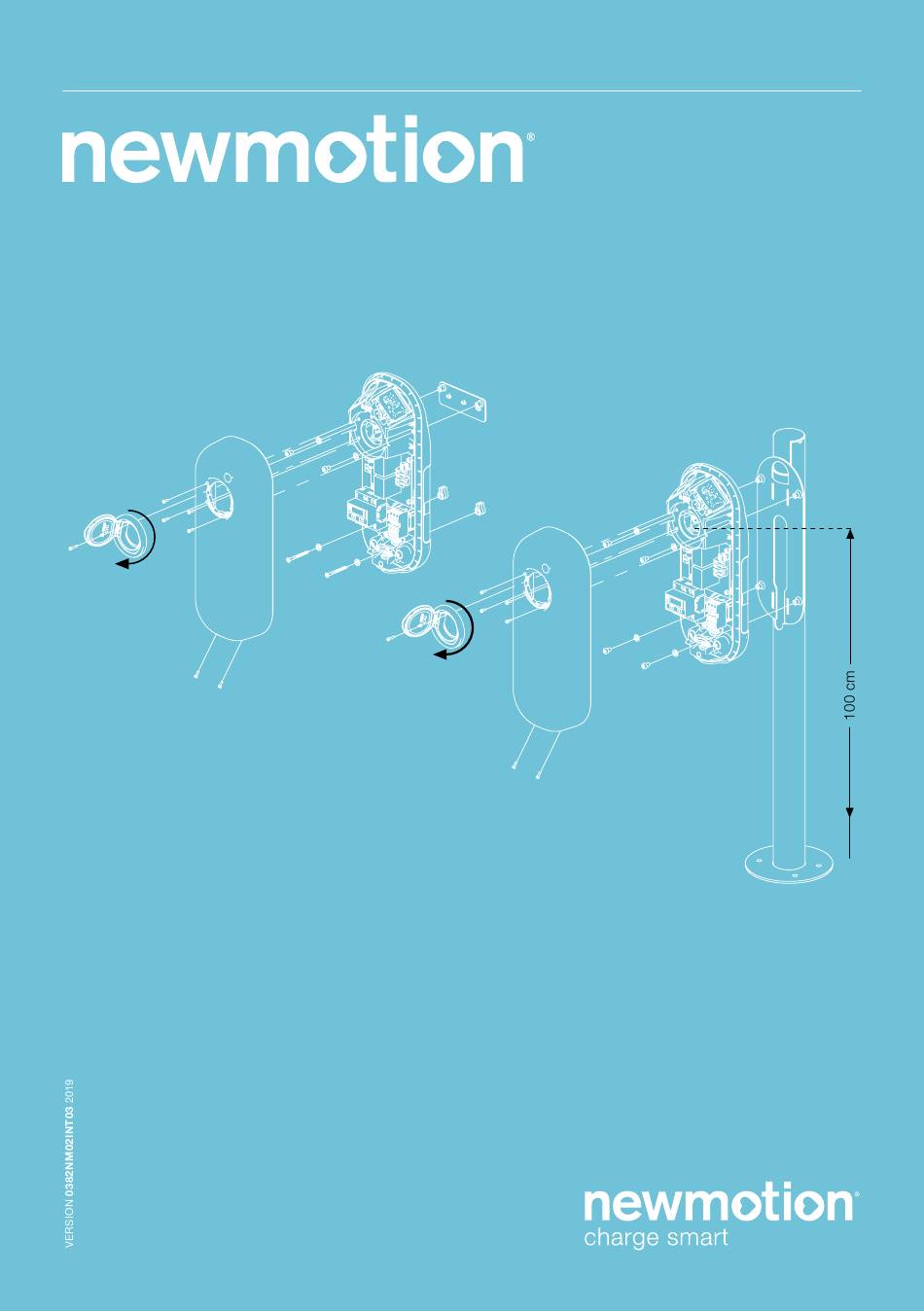

  • Seite 1 INSTRUCTION MANUAL – EN | INSTALLATIEHANDLEIDING – NL | INSTALLATIONSANLEITUNG - DE | MANUEL D’INSTALLATION - FR Home Advanced 2.1 3,7 - 22 kW...
  • Seite 3 NewMotion Home Advanced 2.1 3,7 - 22 kW Table of contents / Inhoudsopgave / Inhaltsverzeichnis / Table des matières Instruction manual (EN) Installationsanleitung (DE) Pages 4 - 16 Pagina 30 - 42 Installatiehandleiding (NL) Manuel d’installation (FR) Pagina 17 - 29...
  • Seite 4 - arising from or in connection with must be carried out by a trained electrician who works in the use of this manual. Nor does NewMotion accept any accordance with all relevant local laws and regulations.
  • Seite 5 To ensure the charge point is ready for use, the owner needs to activate the charge point through our online portal at my.newmotion.com. The serial number of the charge point is needed for this process which can be found on the right hand side of the charge point.

  • Seite 6: Product Overview

    - DIN 912 HEX allen key (Size 6); - Shovel; Optional Wall bracket - 4 x M8 x 12 mm bolts (Torx) plus - All mentioned for standard mounting, for two NewMotion plus; washers; charge points - Pole (sold separately);...

  • Seite 7: Technical Specifications

    3. PRODUCT OVERVIEW 3.2 TECHNICAL SPECIFICATIONS Serial number format Home Advanced 07 1 _ _ _ _ _ Maximum charge capacity 1-phase 32A (7,4 kW)* 3-phase 32A (22 kW)* Standard configured charge capacity 1-phase 16A (3,7kW)** 3-phase 16A (11kW)** Electric safety category Class 1 DC-fault current protection Built-in 6mA fault current protection...
  • Seite 8 EV, the grid connection at your location and the electricity usage of your building. **Contact NewMotion for changing charge capacity. ***Contact NewMotion for further information: +44 20 3868 1036 and press option 1. INSTALLATIEHANDLEIDING – P8 VERSION 0129NM02INT01 INSTRUCTION MANUAL –...
  • Seite 9 3. PRODUCT OVERVIEW 3.3 OVERVIEW OF PRODUCT RFID reader LED status indicator Type 2 EV Plug socket & Cover lid or dummy socket Identification label with serialnumber Product details INSTALLATIEHANDLEIDING – P9 VERSION 0129NM02INT01 INSTRUCTION MANUAL – P9 | P9 0382NM02INT03...

  • Seite 10: Overview Of Connections

    3. PRODUCT OVERVIEW 3.4 OVERVIEW OF CONNECTIONS Ethernet port P1 port Connection DC-protection module DC-protection Terminal block module Phase 1 Neutral Earthing Phase 3 Phase 2 Earthing pole Earthing point for pole mount INSIDE UTP data cable inlet UTP data cable inlet with rubber seal with rubber seal Inlet for...
  • Seite 11 3. PRODUCT OVERVIEW OVERVIEW TETHERED CABLE* Connector for communication with the car to red wire Connection DC-protection module DC-protection module Tethered cable connection Keep the same order as the connection under relay L1 = portal 1 L2 = portal 3 L3 = portal 5 Neutral = portal 7 Earthing tethered cable...
  • Seite 12 NewMotion backoffice in three ways: 1. Ethernet connection 2. GPRS 2G 3. 2/3/4G with NewMotion mobile router The Home Advanced will connect to the New Motion backoffice so settings can be changed remotely and for remote support to be given. Without the backoffice connection, none of our online services can be used.

  • Seite 13: Installation Advice

    4. INSTALLATION ADVICE The electrician is responsible for selecting a cable thickness & safety components appropriate for the specific situation and according to regulations; Wiring advice* - Wire for the maximum hardware amperage under continuous load; - Calculate with a COS-Phi of 0.8; - Calculate with a max allowable voltage drop over the cable of 2%;...

  • Seite 14: Installation Procedure

    5. INSTALLATION PROCEDURE 5.2B MECHANICAL MOUNT (POLE ON Thank you for installing this charge point. PAVEMENT) Make sure there is enough space to properly do the work. Ensure to work safely and take the safety of others into Step 1; Drill holes into the pavement for the wedge bolts consideration as well, always work according to local or chemical anchors (not provided);...
  • Seite 15 (GPRS) network. A quick check can be done via chargeportal. Step 1; Check and make sure signal strength newmotion.com/test. Simply enter the serial number is sufficient; into the search field and click “Search”. “Online” should appear after the serial number. If “Online” does not appear, check whether the charge point is properly connected and try again.
  • Seite 16 To make the charge point ready for use the owner needs to activate the charge point through our online portal my.newmotion.com. The serial number of the charge point is required for this process and can be found on the right hand side of the charge point. Charge cards can be activated in the same online portal.

  • Seite 17: Productbeschrijving En Beoogd Gebruik

    Het laadpunt is een product uit veiligheidsklasse I en BEOOGD GEBRUIK wordt geleverd met een aardklem ter beveiliging. De ingangsklemmen van het elektriciteitsnet moeten zijn Bedankt voor het kiezen van een NewMotion-laadpunt voorzien van een onderbrekingsvrije massa-aansluiting voor elektrische voertuigen. ter beveiliging. Zorg dat de aansluitkabels zijn voorzien Dit laadpunt is bedoeld om de batterijen op te laden van zekeringen en overstroombeveiligingen.
  • Seite 18 2. ACTIVEREN EN REGISTREREN Om het laadpunt gebruiksklaar te maken, dient de eigenaar het laadpunt te activeren in onze online portal op my.newmotion.com. Deze procedure vereist het serienummer van het laadpunt welke vermeld staat op de rechterzijde van het laadpunt. Laadpassen kunnen via dezelfde online portal worden geactiveerd.

  • Seite 19: Productoverzicht

    - Schep Optionele - 4 x bout M8 x 12 mm (Torx) en ringen - Alle onderdelen genoemd bij muurbeugel voor standaard-montage, plus: twee NewMotion - Paal (afzonderlijk verkrijgbaar) laadpunten INSTALLATIEHANDLEIDING – P19 VERSION 0129NM02INT01 INSTALLATIEHANDLEIDING – P19 | P19...

  • Seite 20: Technische Specificaties

    3. PRODUCTOVERZICHT 3.2 TECHNISCHE SPECIFICATIES Indeling serienummer Home Advanced 07 1 _ _ _ _ _ Maximaal laadvermogen 1-fase 32 ampère (7,4 kW)* 3-fase 32 ampère (22 kW)* Standaard geconfigureerde laadvermogen 1-fase 16 ampère (3,7 kW)** 3-fase 16 ampère (11 kW)** Elektrische veiligheidsklasse Klasse 1 Beveiliging tegen DC-foutstroom...
  • Seite 21 EV, de netaansluiting op uw locatie en het elektriciteitsverbruik van uw gebouw. ** Neem contact op met NewMotion voor het wijzigen van de laadcapaciteit *** Neem contact op met NewMotion voor meer informatie: +31 (0)88 010 9500 en kies optie 1. INSTALLATIEHANDLEIDING – P21 VERSION 0129NM02INT01 INSTALLATIEHANDLEIDING –...
  • Seite 22 3. PRODUCTOVERZICHT 3.3 PRODUCTOVERZICHT RFID-lezer LED-statusindicator Type 2 EV-stekker aansluiting & klepje (of dummy-aansluiting voor vaste kabel) Identificatielabel met serienummer en productnummer Productdetails INSTALLATIEHANDLEIDING – P22 VERSION 0129NM02INT01 INSTALLATIEHANDLEIDING – P22 | P22 0382NM02INT03...
  • Seite 23 3. PRODUCTOVERZICHT 3.4 OVERZICHT VAN AANSLUITINGEN Ethernet poort P1 poort Aansluiting DC- beveiligingsmodule klemmenblok aansluiting beveiligingsmodule fasedraad 1 aansluiting nuldraad aarding aansluiting fasedraad 3 aansluiting fasedraad 2 aarding paal Massa-aansluiting voor paalmontage INSIDE Ingang voor Ingang voor UTP-datakabel met UTP-datakabel met rubberen afdichting rubberen afdichting Kabelklem...
  • Seite 24 3. PRODUCTOVERZICHT OVERZICHT VASTE LAADKABEL* Aansluiting communicatie auto op het rode pin connector. Aansluiting DC- beveiligingsmodule beveiligingsmodule Aansluiting voeding vaste kabel Houdt zelfde volgorde aan als aansluiting onderaan relais L1 = poort 1 L2 = poort 3 L3 = poort 5 Neutraal = poort 7 Aarding vaste kabel INSIDE...
  • Seite 25 2. GPRS 2G 3. 2/3/4G met NewMotion mobiele router De Home Advanced zal verbinding maken met de NewMotion-backoffice voor het op afstand wijzigen van instellingen en het bieden van ondersteuning. Zonder verbinding met de backoffice kunnen geen van onze online services worden gebruikt.
  • Seite 26 4. INSTALLATIEADVIES De installateur is verantwoordelijk voor het selecteren van de kabeldikte en de voor de specifieke situatie geschikte veiligheidscomponenten, in overeenstemming met de plaatselijk geldende wettelijke voorschriften. Bekabelingsadvies* - Houd bij het aanleggen van bedrading altijd het maximale ampèrage van de hardware bij continue belasting aan.

  • Seite 27: Installatieprocedure

    5. INSTALLATIEPROCEDURE 5.2B MECHANISCHE BEVESTIGING (PAAL OP Hartelijk dank voor het installeren van dit laadpunt. BESTRATING) Zorg dat er voldoende ruimte is om het werk goed te doen. Werk altijd volgens de lokale veiligheidsvoorschriften, en Stap 1: boor gaten in de bestrating voor de keilbouten zorg voor optimale veiligheid voor uzelf en anderen.
  • Seite 28 Neem in geval van terugkerende problemen contact op met NewMotion. Stap 9: als configuratie van de instellingen voor het opladen van het laadpunt nodig is (bijvoorbeeld lagere ampère-instellingen), neem dan contact op met...

  • Seite 29: Voor Eerste Gebruik

    ACTIVERING EN REGISTRATIE “Om het laadpunt gebruiksklaar te maken, dient de eigenaar het laadpunt te activeren in onze online portal my.newmotion.com. Deze procedure vereist het serienummer van het laadpunt dat vermeld staat op de rechterzijde van het laadpunt. Laadkaarten kunnen via dezelfde online portal worden geactiveerd.

  • Seite 30: Einführung

    Ladestation oder der Installation unbedingt Gegebenheiten und lokalen/nationalen Bestimmungen ab. Die Installation darf nicht im Regen oder bei einer ab, die nicht im Handbuch erwähnt werden. NewMotion Luftfeuchtigkeit von über 95 % durchgeführt werden. ist nicht für Verluste oder Schäden jeglicher Art Die Sicherheitsrichtlinien sollen die korrekte Installation verantwortlich, einschließlich, aber nicht beschränkt...
  • Seite 31 2. AKTIVIEREN/REGISTRIEREN Um die Ladestation zum Einsatz vorzubereiten, muss der Eigentümer die Ladestation über unser Online-Portal my.newmotion.com aktivieren. Die Seriennummer der Ladestation wird in diesem Prozess benötigt und kann auf der rechten Seite der Ladestation abgelesen werden. Ladekarten können auf demselben Online-Portal aktiviert werden.

  • Seite 32: Produktübersicht

    - Spaten; Optionale - 4 M8 x 12 mm-Schrauben (Torx) plus - Alle für die Standardmontage Wandhalterung für Unterlegscheiben; erwähnten Elemente, plus; zwei NewMotion - Mast (separat erhältlich); Ladestationen INSTALLATIEHANDLEIDING – P32 VERSION 0129NM02INT01 INSTALLATIONSANLEITUNG – P32 | P32 0382NM02INT03...

  • Seite 33: Technische Daten

    3. PRODUKTÜBERSICHT 3.2 TECHNISCHE DATEN Seriennummer im Format Home Advanced 07 1 _ _ _ _ _ Maximale Ladekapazität 1-phasig 32 A (7,4 kW)* 3-phasig 32 A (22 kW) Standardmäßig konfigurierte Ladekapazität 1-phasig 16 A (3,7 kW)** 3-phasig 16 A (11 kW)** Elektrische Schutzklasse Klasse 1 DC-Fehlerstromschutz...
  • Seite 34 Typ des Elektrofahrzeugs, Netzanschluss und der Stromverbrauch Ihres Gebäudes. ** Nehmen Sie zur Änderung der Ladekapazität Kontakt zu NewMotion auf. *** Nehmen Sie für weitere Informationen Kontakt zu NewMotion auf: +44 20 3868 1036, drücken Sie dann Option 1. INSTALLATIEHANDLEIDING – P34 VERSION 0129NM02INT01 INSTALLATIONSANLEITUNG –...

  • Seite 35: Übersicht Über Das Produkt

    3. PRODUKTÜBERSICHT 3.3 ÜBERSICHT ÜBER DAS PRODUKT RFID-Reader LED-Statusanzeige Typ 2 EV-Steckdose (oder Blindsteckerbuchse für festangeschlossenes Kabel) Etikett mit Serien- und Produktnummer Produktinformationen INSTALLATIEHANDLEIDING – P35 VERSION 0129NM02INT01 INSTALLATIONSANLEITUNG – P35 | P35 0382NM02INT03...

  • Seite 36: Übersicht Über Die Anschlüsse

    3. PRODUKTÜBERSICHT 3.4 ÜBERSICHT ÜBER DIE ANSCHLÜSSE Ethernet Anschluss P1 port Anschluss DC- Schutzmodul Klemmblock DC-Schutzmodul Phase 1 Anschluss Nulldraht Erdung Phase 3 Phase 2 Erdungspfosten Erdungspunkt für Mastmontage INSIDE Einlass für Einlass für UTP-Datenkabel mit UTP-Datenkabel mit Gummidichtung Gummidichtung Kabeldurchführung Netzkabelklemmen Netzkabel...

  • Seite 37: Kabelübersicht

    3. PRODUKTÜBERSICHT KABELÜBERSICHT Anschlussstelle für Verbindung mit dem Fahrzeug Anschluss DC- Schutzmodul DC-Schutzmodul Anschluss festes Ladekabel Beachten Sie die gleiche Reihenfolge wie unterhalb des Relais. L1 = Anschluss 1 L2 = Anschluss 3 L3 = Anschluss 5 Neutral = Anschluss 7 Erdungskabelverbindung INSIDE Kabelklemme...
  • Seite 38 UTP Ethernet-Datenport angeschlossen wird. (Mobile) Router Möglicherweise müssen die Einstellungen im Netzwerk geändert werden, damit Home Advanced erfolgreich eine Verbindung zum NewMotion Backoffice aufbauen kann. Das Netzwerk sollte folgendes aufweisen: - DHCP - TCP-Ports 80 und 443 müssen geöffnet sein - FTP-Port 21 muss geöffnet sein...
  • Seite 39 4. INSTALLATIONSHILFE Der Elektriker ist für die Auswahl einer für die jeweilige Situation und die geltenden Vorschriften geeigneten Kabeldicke und der Sicherheitskomponenten verantwortlich; Verkabelungshinweis* - Für die maximale Stromstärke der Hardware unter ständiger Last verkabeln; - Mit einem COS-PHI von 0,8 rechnen; - Mit einem max.
  • Seite 40 5. INSTALLATION Vielen Dank, dass Sie diese Ladestation installieren. Schritt 4: Befestigen Sie die Ladestation an den Stellen Sie sicher, dass ausreichend Platz für die Arbeit beiden unteren Befestigungspunkte an der Wand. vorhanden ist. Stellen Sie sicher, dass die grauen Abstandshalter an Arbeiten Sie sicher, berücksichtigen Sie auch die der Rückseite der Ladestation an den zwei unteren Sicherheit anderer, und gehen Sie immer gemäß...

  • Seite 41: Netzanschluss

    Sie sich bitte an NewMotion. Schritt 9: Falls eine Konfiguration der Ladestation Schritt 1: Prüfen Sie, ob die Signalstärke ausreicht; erforderlich wird (z. B. niedrigere Ampereeinstellungen), so wenden Sie sich bitte an NewMotion; INSTALLATIEHANDLEIDING – P41 VERSION 0129NM02INT01 INSTALLATIONSANLEITUNG – P41 | P41...

  • Seite 42: Produktnutzung/-Betrieb

    6.1 VOR DER VERWENDUNG Um die Ladestation für den Einsatz vorzubereiten, muss der Eigentümer die Ladestation über unser Online-Portal my.newmotion.com aktivieren. Die Seriennummer der Ladestation wird in diesem Prozess benötigt und kann auf der rechten Seite der Ladestation gefunden werden.

  • Seite 43: Limitation De Responsabilité

    à fort rayonnement électromagnétique et/ou dans informations sont complètes, exactes et correctes. des zones exposées aux inondations. Veuillez consulter notre site Web www.newmotion.com pour obtenir la dernière La borne de recharge est connectée au réseau électrique. version de ce manuel. Nous vous conseillons fortement Ainsi, même si l’appareil est éteint, les bornes d’entrée...
  • Seite 44 Afin que la borne de recharge soit prête à l’emploi, le propriétaire doit activer la borne de recharge via notre portail en ligne : my.newmotion.com. Le numéro de série de la borne de recharge est nécessaire pour ce processus. Vous le trouverez sur le côté...

  • Seite 45: Vue D'ensemble Des Produits

    - 4 boulons M8 de 12 mm (Torx) et - Tous les éléments mentionnés pour la Support mural pour 2 fixation standard, plus : rondelles. bornes NewMotion - Poteau (vendu séparément). INSTALLATIEHANDLEIDING – P45 VERSION 0129NM02INT01 MANUEL D’INSTALLATION – P45 | P45...

  • Seite 46: Caractéristiques Techniques

    3. VUE D’ENSEMBLE DES PRODUITS 3.2 CARACTÉRISTIQUES TECHNIQUES Format du numéro de série pour Home Advanced 071 _ _ _ _ _ Capacité de charge maximale Monophasé 32 A (7,4 kW)* Triphasé 32A (22 kW) Capacité de charge standard 16 A** configurée par défaut Catégorie de sécurité...
  • Seite 47 3. VUE D’ENSEMBLE DES PRODUITS 3.2 CARACTÉRISTIQUES TECHNIQUES Communication back-office GPRS 2G (partenaires Vodafone minimum -80 dBm) Connexion Ethernet (DHCP, TCP 443, TCP80, TCP21) 2G/3G/4G avec le routeur mobile*** Compteurs intelligents de communication Droit RJ11 câblé CAT5 (max 20 m) - DSMR >4.0 Protocole back-office Protocole OCPP Consommation en veille...
  • Seite 48 3. VUE D’ENSEMBLE DES PRODUITS 3.3 VUE D’ENSEMBLE DU PRODUIT Lecteur RFID. Voyant LED d’indication d’état. Prise électrique pour véhicule électrique de type 2 (ou faux connecteur pour câble intégré). Étiquette d’identifica- tion avec le numéro de série et le numéro de produit.

  • Seite 49: Vue D'ensemble Des Connexions

    3. VUE D’ENSEMBLE DES PRODUITS 3.4 VUE D’ENSEMBLE DES CONNEXIONS Port Ethernet P1 port Connexion du module de protection CC Bornier Module de Connexion phase 1 protection CC Connexion du fil de terre Décharge de traction (câbles de données) Connexion phase 3 Connexion phase 2...
  • Seite 50 3. VUE D’ENSEMBLE DES PRODUITS VUE D’ENSEMBLE DU CÂBLE INTÉGRÉ Connecteur pour la communication avec la voiture au connecteur rouge Connection DC-protection module DC-protection module Connexion du câble attaché Gardez le même ordre de branchement sur le bornier: L1 = bornier 1 L2 = bornier 2 L3 = bornier 3 Neutre = bornier 7...
  • Seite 51 3. VUE D’ENSEMBLE DES PRODUITS 3.5 CONNEXIONS BACK-OFFICE Vous pouvez connecter la borne Home Advanced au back-office New Motion de trois façons : 1. Connexion filaire Ethernet 2. GPRS 2G 3. 2/3/4G avec le routeur mobile New Motion La borne Home Advanced se connecte au back-office New Motion pour permettre le paramétrage à...

  • Seite 52: Conseils D'installation

    4. CONSEILS D’INSTALLATION Il incombe à l’électricien de sélectionner la section de câble et les protections électriques appropriés à chaque situation et conformes aux réglementations applicables. Conseils de câblage* - Le câblage doit être effectué de façon à assurer l’intensité matérielle maximale en condition de charge constante.

  • Seite 53: Procédure D'installation

    5. PROCÉDURE D’INSTALLATION 5.2B MONTAGE SUR POTEAU SUR SOL DUR Nous vous remercions pour l’installation de cette borne de recharge. Assurez-vous qu’il y a suffisamment d’espace Étape 1 : percez des trous dans la chaussée pour les pour travailler correctement. Veillez à travailler en toute chevilles mécaniques ou les chevilles chimiques (non sécurité...

  • Seite 54: Connexion D'alimentation

    Étape 8 : assurez-vous que la borne de recharge est connectée au réseau. Vous pouvez effectuer une 5.5A CONNEXION DE COMMUNICATION (FILAIRE vérification rapide via chargeportal. newmotion.com/ ETHERNET) test. Il vous suffit d’entrer le numéro de série dans le Étape 1 : faites passer le câble UTP dans la ou les champ de recherche et de cliquer sur «...

  • Seite 55: Avant L'utilisation

    « Afin que la borne de recharge soit prête à l’emploi, le propriétaire doit activer la borne de recharge via notre portail en ligne : my.newmotion.com. Le numéro de série de la borne de recharge est nécessaire pour ce processus.
