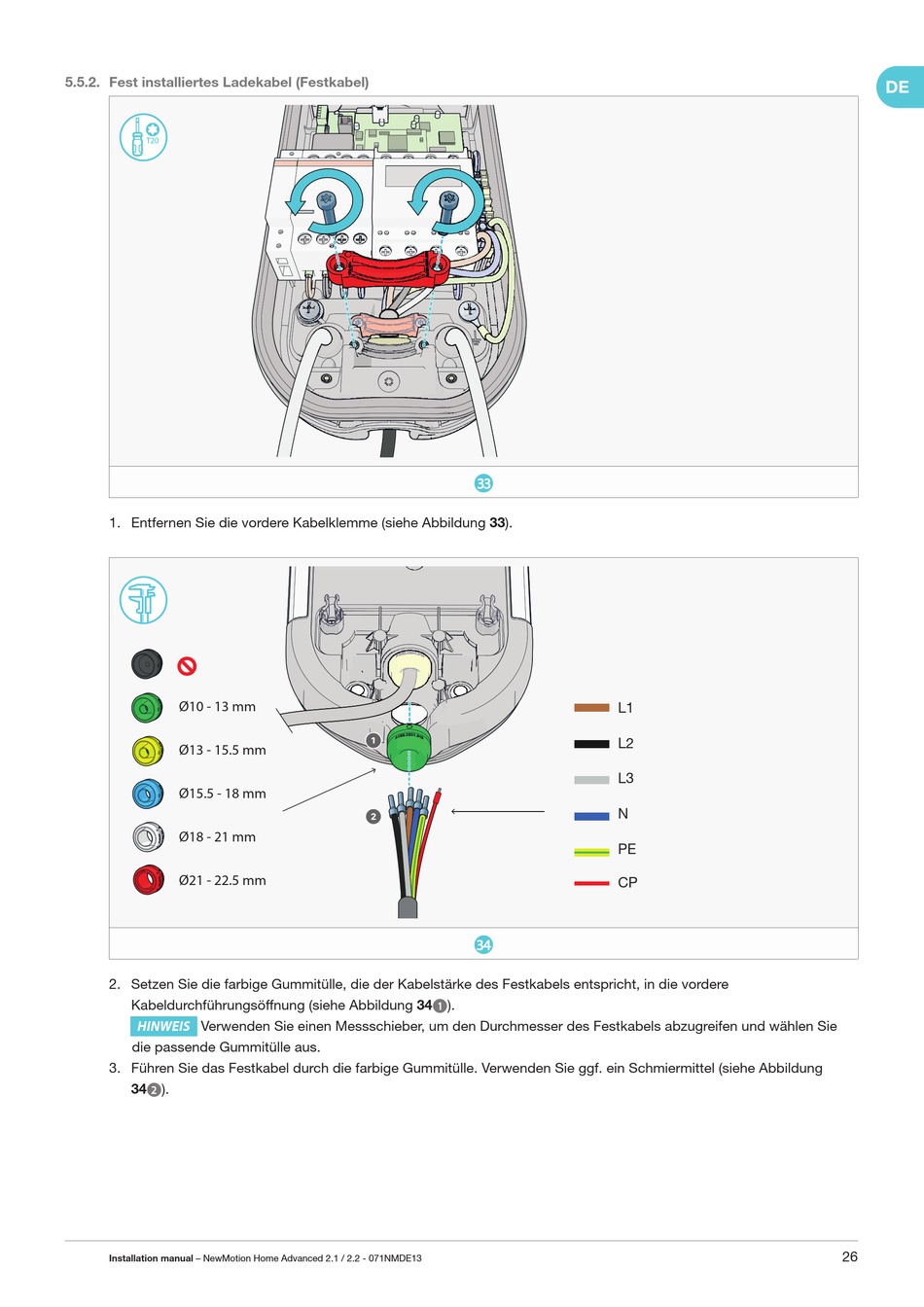

5 . 5 . 2 . Fest installiertes Ladekabel (Festkabel)

T20
1 . Entfernen Sie die vordere Kabelklemme (siehe Abbildung 33 ).
Ø10 - 13 mm
Ø13 - 15.5 mm
Ø15.5 - 18 mm
Ø18 - 21 mm
Ø21 - 22.5 mm
2 . Setzen Sie die farbige Gummitülle, die der Kabelstärke des Festkabels entspricht, in die vordere
Kabeldurchführungsöffnung (siehe Abbildung
HINWEIS
Verwenden Sie einen Messschieber, um den Durchmesser des Festkabels abzugreifen und wählen Sie
die passende Gummitülle aus.
3 . Führen Sie das Festkabel durch die farbige Gummitülle. Verwenden Sie ggf. ein Schmiermittel (siehe Abbildung
342 ).
