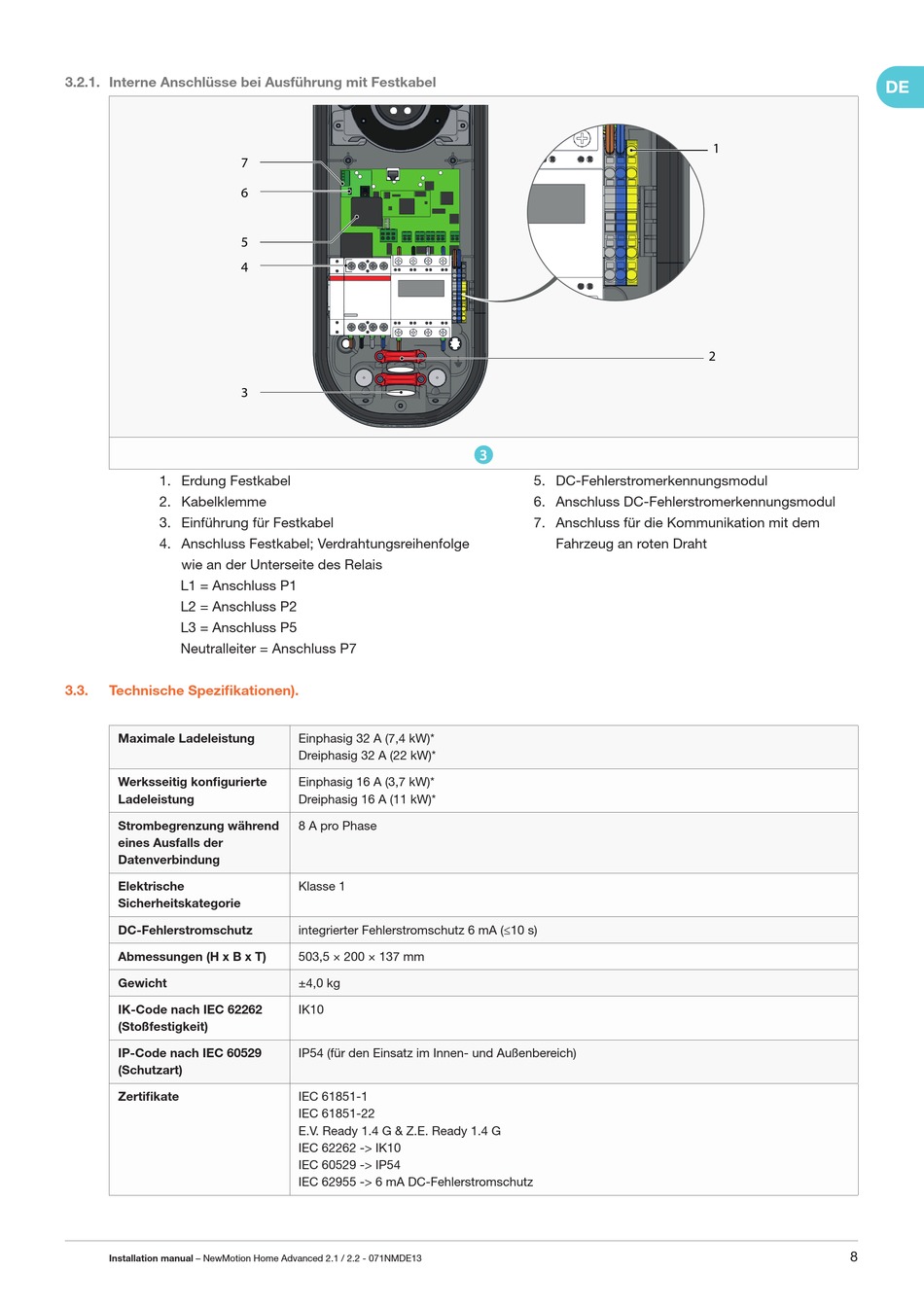

3.2.1. Interne Anschlüsse bei Ausführung mit Festkabel
1. Erdung Festkabel
2. Kabelklemme
3. Einführung für Festkabel
4. Anschluss Festkabel; Verdrahtungsreihenfolge
wie an der Unterseite des Relais
L1 = Anschluss P1
L2 = Anschluss P2
L3 = Anschluss P5
Neutralleiter = Anschluss P7
3.3.

Technische Spezifikationen).

Maximale Ladeleistung
Werksseitig konfigurierte
Ladeleistung
Strombegrenzung während
eines Ausfalls der
Datenverbindung
Elektrische
Sicherheitskategorie
DC-Fehlerstromschutz
Abmessungen (H x B x T)
Gewicht
IK-Code nach IEC 62262
(Stoßfestigkeit)
IP-Code nach IEC 60529
(Schutzart)
Zertifikate
Installation manual – NewMotion Home Advanced 2.1 / 2.2 - 071NMDE13
7
6
5
4
3
Einphasig 32 A (7,4 kW)*
Dreiphasig 32 A (22 kW)*
Einphasig 16 A (3,7 kW)*
Dreiphasig 16 A (11 kW)*
8 A pro Phase
Klasse 1
integrierter Fehlerstromschutz 6 mA (≤10 s)
503,5 × 200 × 137 mm
±4,0 kg
IK10
IP54 (für den Einsatz im Innen- und Außenbereich)
IEC 61851-1
IEC 61851-22
E.V. Ready 1.4 G & Z.E. Ready 1.4 G
IEC 62262 -> IK10
IEC 60529 -> IP54
IEC 62955 -> 6 mA DC-Fehlerstromschutz
3
5. DC-Fehlerstromerkennungsmodul
6. Anschluss DC-Fehlerstromerkennungsmodul
7. Anschluss für die Kommunikation mit dem
Fahrzeug an roten Draht
1
2
8
