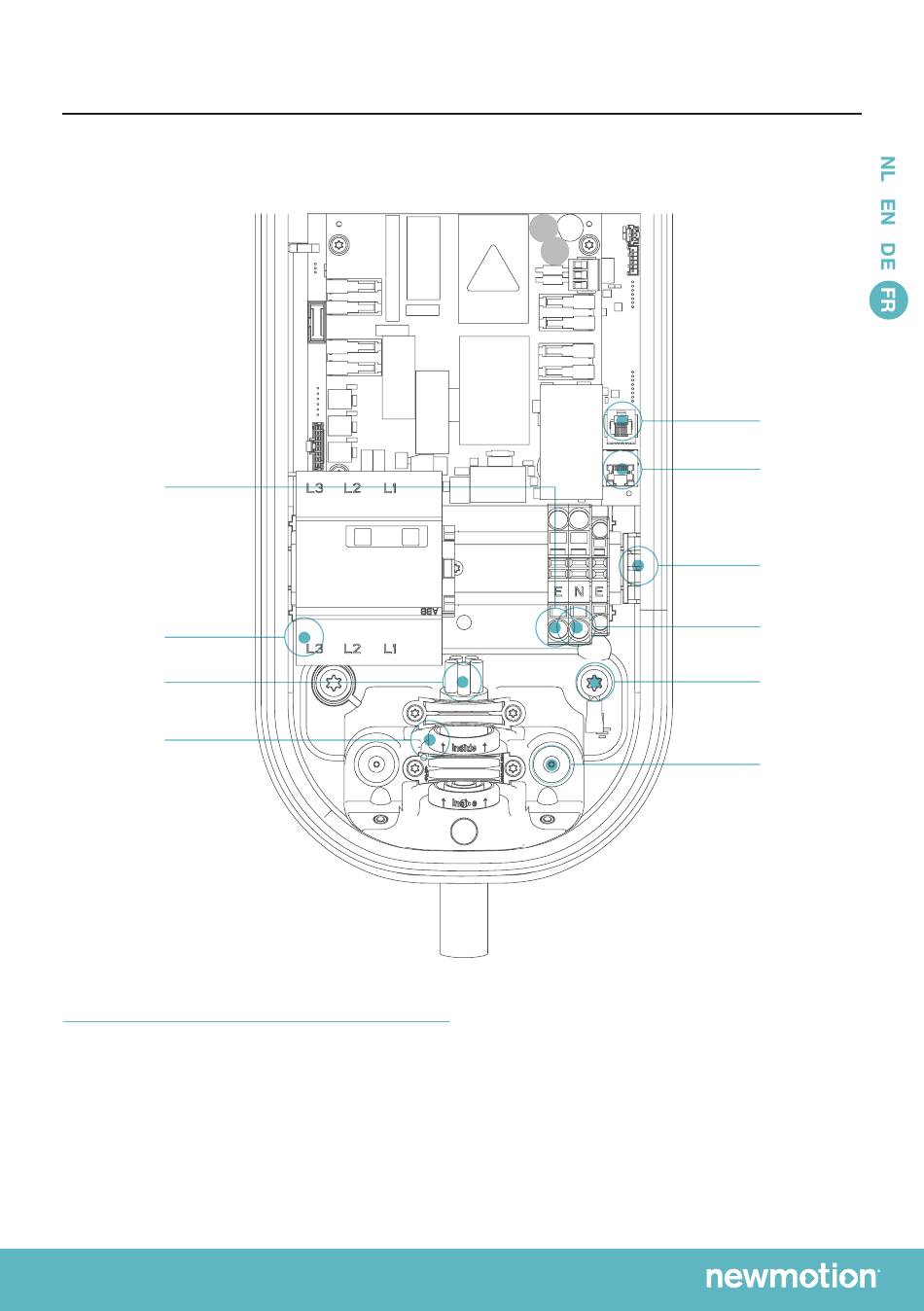

SCHÉMA DES CONNEXIONS
Connexion du
fil de terre
Connexion du
fil de phase
Câble
d'alimentation
Entrée
du câble
d'alimentation
Le schéma ci-dessus présente une borne triphasée.
Dans la borne monophasée, le fil de phase est également
connecté au compteur électrique ; la connexion des fils
neutre et de terre peut être rattachée aux borniers.
MANUEL D'INSTALLATION - FRANÇAIS – P23
Port P1
Port Ethernet
Décharge
de traction
(câbles de
données)
Connexion
du fil neutre
Poteau de
mise à la terre
Entrée du
câble de
données
