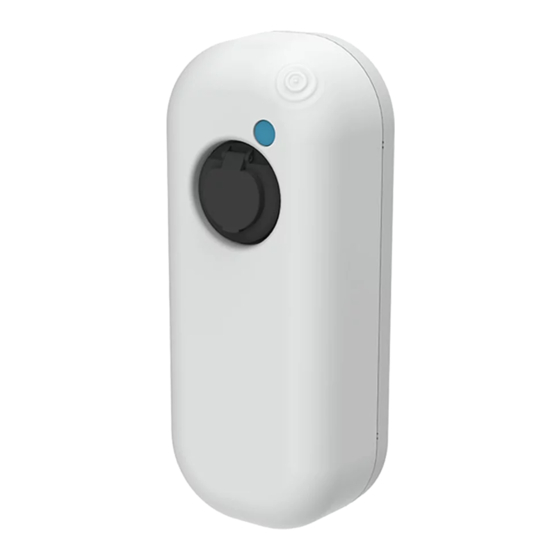

newmotion Home Advanced Renault Edition 7,4 kW Installationsanleitung
Verwandte Anleitungen für newmotion Home Advanced Renault Edition 7,4 kW
Inhaltszusammenfassung für newmotion Home Advanced Renault Edition 7,4 kW
-
Seite 3: Inhaltsverzeichnis
NewMotion Home Advanced | Renault Edition 7,4 kW & 11 kW Table des matières / Table of contents / Inhoudsop- gave / Inhaltsverzxeichnis / Innholdsfortegnelse / Innehållsförteckning / Indholdsfortegnelse Manuel d’installation (FR) Installasjonshåndbok (NO) Pagina 4 - 17 Side 60 - 73... -
Seite 46: Einführung
Schalten Sie die Stromversorgung vor Arbeiten nationalen Bestimmungen ab, die nicht im Handbuch an der Ladestation oder der Installation unbedingt erwähnt werden. NewMotion ist nicht für Verluste oder ab. Die Installation darf nicht im Regen oder bei einer Schäden jeglicher Art verantwortlich, einschließlich, aber Luftfeuchtigkeit von über 95 % durchgeführt werden. -
Seite 47: Betrieb Der Ladestation
2. BETRIEB DER LADESTATION Diese ausgewählte Ladestation kann über WLAN oder Ethernet mit dem NewMotion Backoffice verbunden werden. Im Falle eines Fehlers oder Problems ist ein Vor-Ort- Support von einem Monteur erforderlich. Jede Ladestation enthält einen Qualitätsprüfbericht, um zu zeigen, dass das Gerät einwandfrei funktioniert. Dieser Bericht wird nach der Montage und Endprüfung im Werk... -
Seite 48: Produktübersicht
3. PRODUKTÜBERSICHT 3.1 MONTAGE, LIEFERUMFANG UND ERFORDERLICHE WERKZEUGE Lieferumfang der Ladestation Erforderliche Werkzeuge und zusätzliche Materialien (nicht mitgeliefert) Wandmontage - Ladestation; - 4 x 6,3 x 70 mm selbstschneidende - Gummitüllen (verschiedene Größen); Linsenkopfschrauben (Torx), - 1 x M4 x 16 mm-Schraube (Torx); (DIN 7981C) –... -
Seite 49: Technische Daten
3. PRODUKTÜBERSICHT 3.2 TECHNISCHE DATEN Seriennummernformat Home Advanced 7 kW 07 2 _ _ _ _ _ Seriennummernformat Home Advanced 11 kW 07 3 _ _ _ _ _ Maximale Ladekapazität Home Advanced 7,4 kW: Einphasig 32A* Home Advanced 11 kW: Dreiphasig 16A* Standardmäßig konfigurierte Ladekapazität Home Advanced 3,7 kW: Einphasig 16A** Home Advanced 11 kW: Dreiphasig 16A**... - Seite 50 3. PRODUKTÜBERSICHT 3.2 TECHNISCHE DATEN (FORTSETZUNG) Backoffice-Protokoll OCPP-Protokoll Standby-Verbrauch 3–5 W Betriebstemperaturbereich -30 °C bis +50 °C Betriebsluftfeuchtigkeit 5 bis 95 % Betriebsluftdruckbereich 860 hPa bis 1060 hPa Maximale Montagehöhe Steckdose 1,5 Meter Empfohlene Montagehöhe für Steckdose 1 Meter über dem Boden Montageposition Nur vertikale und aufrechte Position Funktion für die Belüftung nach IEC-61851...
-
Seite 51: Übersicht Über Das Produkt
3. PRODUKTÜBERSICHT 3.3 ÜBERSICHT ÜBER DAS PRODUKT RFID Leser LED-Statusanzeige Typ 2S Shutter EV-Steckerbuchse und Deckel Etikett mit Serien- und Produktnummer INSTALLATIEHANDLEIDING – P51 VERSION 0129NM02INT01 INSTALLATIONSANLEITUNG – P51 | P51 0720NM19INT03... -
Seite 52: Übersicht Über Die Anschlüsse
3. PRODUKTÜBERSICHT 3.4.1 ÜBERSICHT ÜBER DIE ANSCHLÜSSE Ethernet-Anschluss für lokale Konfiguration und Ethernet- und WLAN-Verbindung Klemmblock Phase 1 Nulldraht Erdung Phase 3 Phase 2 Erdungspfosten INSIDE Einlass für Einlass für UTP-Datenkabel mit UTP-Datenkabel mit Gummidichtung Gummidichtung Eingang für Netz- Netzkabelklemmen kabel INSTALLATIEHANDLEIDING –... -
Seite 53: Übersicht Über Die Installation Von Zubehör
3. PRODUKTÜBERSICHT 3.4.2 ÜBERSICHT ÜBER DIE INSTALLATION VON ZUBEHÖR P1-Anschluss für Load Shedding Anschluss für Shunt-Anschluss (L1 & ON/OFF Peak N vom Zubehörkabel) (L2 und L3 vom Zubehörkabel) INSIDE Netzkabelklemmen Eingang für fünfadriges Zubehörkabel Ø 2,5 mm INSTALLATIEHANDLEIDING – P53 VERSION 0129NM02INT01 INSTALLATIONSANLEITUNG –... -
Seite 54: Home Advanced - Ethernet Und Wlan
3. PRODUKTÜBERSICHT 3.5 BACKOFFICE-VERBINDUNGEN Die Version Home Advanced | Renault Edition kann auf zwei Arten mit dem NewMotion-Backoffice verbunden werden: 1. Ethernet-Verbindung 2. WLAN-Verbindung 3.5.1 HOME ADVANCED – ETHERNET UND WLAN Die Verbindung von Home Advanced zu einem Ethernet- Router oder einer WLAN-Bridge kann hergestellt werden, indem das Netzwerk über ein max. -
Seite 55: Anforderungen An Lastabwurf-Kabel
4. INSTALLATIONSHILFE Der Elektriker ist für die Auswahl einer für die jeweilige Situation und die geltenden Vorschriften geeigneten Kabeldicke und der Sicherheitskomponenten verantwortlich; - Für die maximale Stromstärke der Hardware unter ständiger Last verkabeln; Verkabelungshinweis* - Mit einem COS-PHI von 0,8 rechnen; - Mit einem max. -
Seite 56: Shunt- Und Ein/Aus-Spitze- Zubehörkabel 5 X 2,5 Mm
5. INSTALLATION Schritt 3: Verbinden Sie den Stromanschluss mit den Vielen Dank, dass Sie diese Ladestation installieren. Stellen Sie sicher, dass ausreichend Platz für die Arbeit Klemmleisten, wie im Abschnitt ‘3.4.1 Übersicht über die Anschlüsse’ angegeben vorhanden ist. Arbeiten Sie sicher, berücksichtigen Sie auch die 5.4 SHUNT- UND EIN/AUS-SPITZE- Sicherheit anderer, und gehen Sie immer gemäß... -
Seite 57: Beenden Der Arbeiten
5. INSTALLATIONSVORGANG zweite und dritte Phase des Stromnetzanschlusses Strom eingeschaltet wurde; des Haushalts angeschlossen werden. Auf den Schritt 11: Verbinden Sie das RJ12-Kabel mit dem Load Stromwandlern sind Pfeile, aber die Richtung ist nicht Shedding-Modul wichtig. Die Netzkabelverbindung auf der Klemmenleiste Wenn beide Enden des Kabels korrekt mit der Ladestation sollte mit L1, L2 und L3 auf der der Ladestation und dem Load Shedding-Modul... -
Seite 58: Lokale Konfiguration
6 LOKALE KONFIGURATION Die Home Advanced | Renault-Edition kann lokal 6.4 LADEVORGANG STARTEN konfiguriert werden. Für die lokale Konfiguration sind Legen Sie fest, ob die Ladesitzung automatisch gestartet zwei Werkzeuge erforderlich: wird, nachdem das Kabel und das Auto (Standard) 1. Ethernet-UTP-Kabel angeschlossen sind oder eine RFID-Ladekarte verwendet 2. - Seite 59 7. BENUTZERHANDBUCH 7.1 NORMALE VERWENDUNG BLINKT AN IHRER LADESTATION EINE ROTE LED- LEUCHTE? Als Erstes müssen Sie Ihr Auto per Ladekabel mit der Wenn dies der Fall ist, bedeutet dies, dass Sie eine Ladestation verbinden. Karte verwenden, die von Ihrem Monteur nicht mit der Ladestation verbunden wurde.
