3. PRODUKTÜBERSICHT

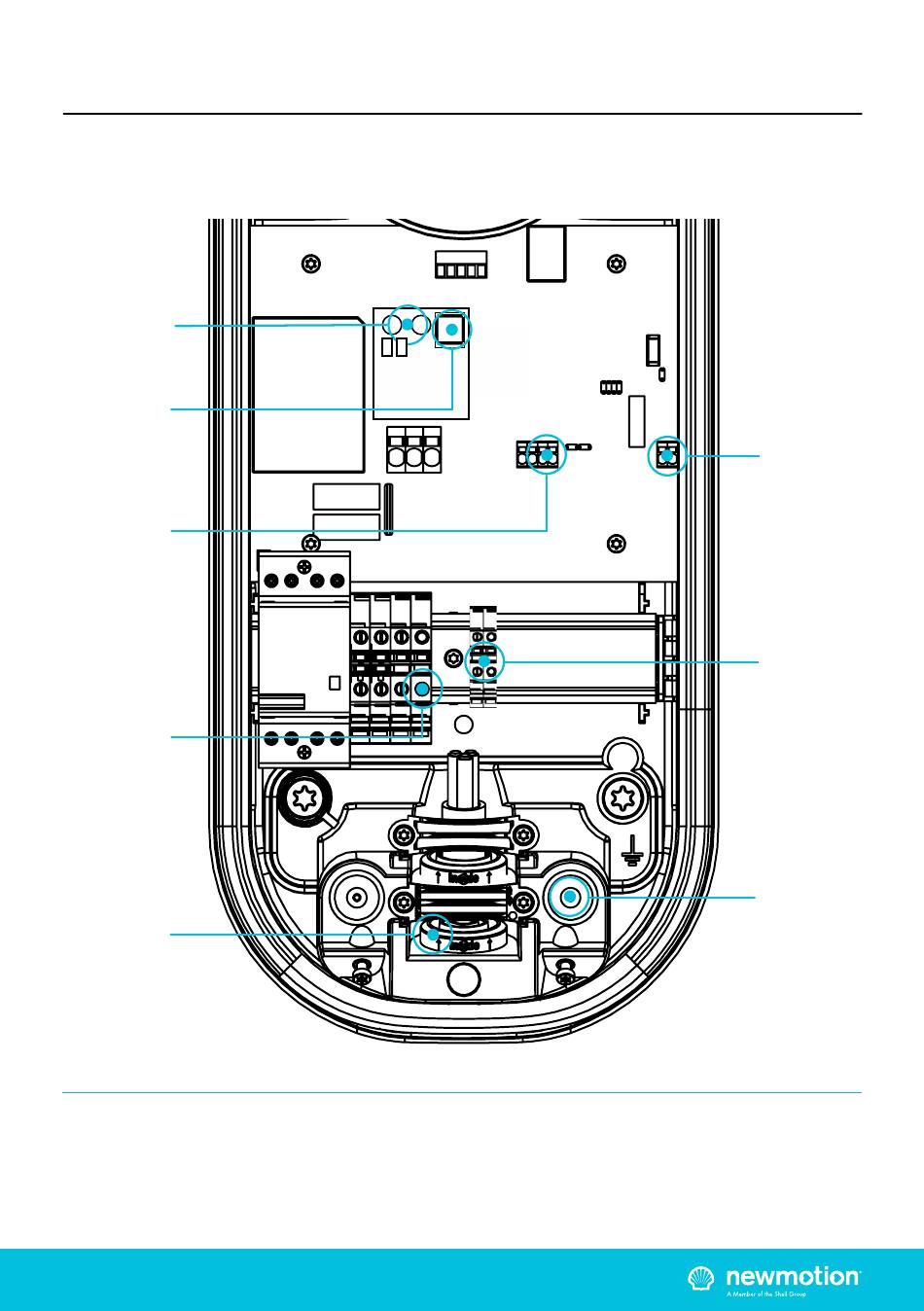

3.4.3 INSTALLATIONSÜBERSICHT DES ZUBEHÖRS
Die Konfigura-
tion von Dreh-
schalter und
Dip-Schalter für
Maximalstrom,
Lastabwurf und
Kabelschloss
(siehe Kapitel 6)
11 kW-Modell
RJ12 - P1-
Anschluss für
Lastabwurfmodul
Nebenan-
schlussver-
bindung
(L1 & N vom
Zubehörkabel)
Erdungszube-
hörkabel
5 Drähte
Ø 1,5 mm
2
(minimum)
Zubehör
Kabeleinlass
INSTALLATIEHANDLEIDING – P11
INSTALLATIONSANLEITUNG – P11 | P11
VERSION 0129NM02INT01
0520NM19INT05
Verbindung für ON/
OFF Peak (Tages-/
Nachtstrom)
(L2 & L3 vom
Zubehörkabel)
7,4 kW-Modell
Stromwandler-
Anschluss für
Lastabwurf
Lastabwurfkabel
oder
Stromwandler-
Kabeleineinlass
7,4 kW-Modell
- 2x 1,5 mm
2
Kabel
11 kW-Modell
- CAT5/6 UTP-
Kabel
