2. Achten Sie darauf, dass die Gummidichtung korrekt am Rand des Gehäuses anliegt.

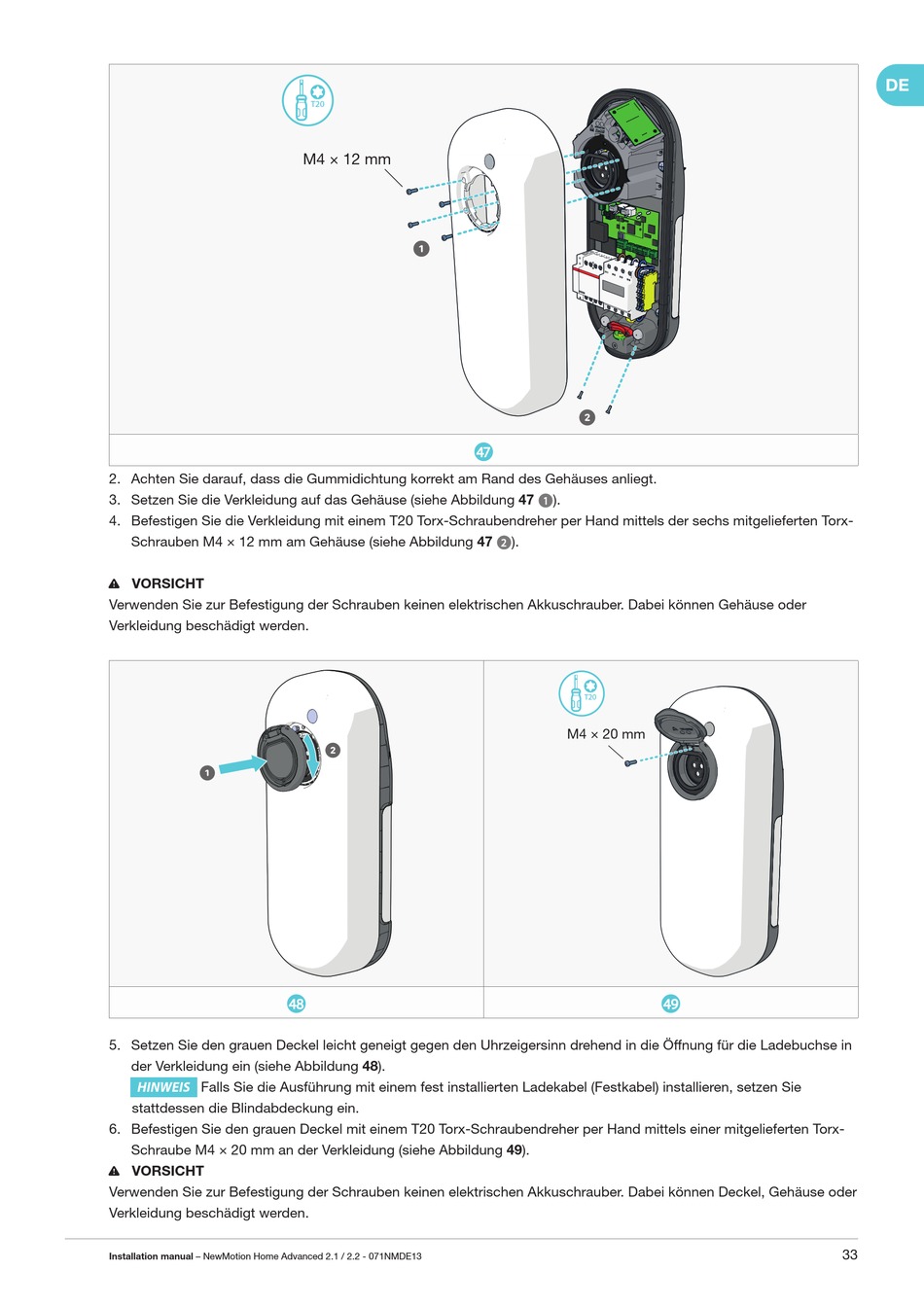

3. Setzen Sie die Verkleidung auf das Gehäuse (siehe Abbildung 47 1).
4. Befestigen Sie die Verkleidung mit einem T20 Torx-Schraubendreher per Hand mittels der sechs mitgelieferten Torx-
Schrauben M4 × 12 mm am Gehäuse (siehe Abbildung 47 2).
6 VORSICHT
Verwenden Sie zur Befestigung der Schrauben keinen elektrischen Akkuschrauber. Dabei können Gehäuse oder
Verkleidung beschädigt werden.
5. Setzen Sie den grauen Deckel leicht geneigt gegen den Uhrzeigersinn drehend in die Öffnung für die Ladebuchse in
der Verkleidung ein (siehe Abbildung 48).
HINWEIS Falls Sie die Ausführung mit einem fest installierten Ladekabel (Festkabel) installieren, setzen Sie
stattdessen die Blindabdeckung ein.
6. Befestigen Sie den grauen Deckel mit einem T20 Torx-Schraubendreher per Hand mittels einer mitgelieferten Torx-
Schraube M4 × 20 mm an der Verkleidung (siehe Abbildung 49).
6 VORSICHT
Verwenden Sie zur Befestigung der Schrauben keinen elektrischen Akkuschrauber. Dabei können Deckel, Gehäuse oder
Verkleidung beschädigt werden.
