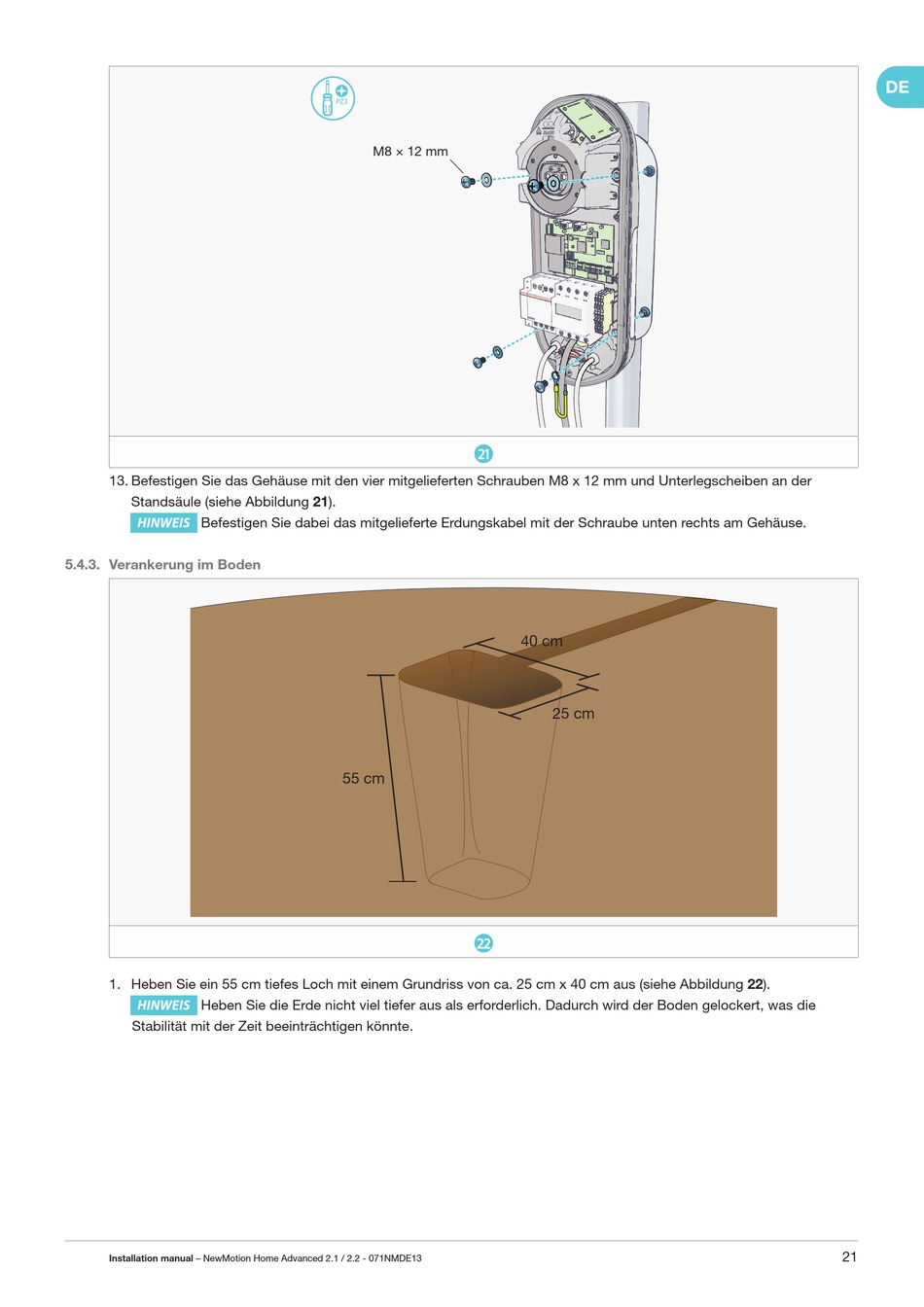

13 . Befestigen Sie das Gehäuse mit den vier mitgelieferten Schrauben M8 x 12 mm und Unterlegscheiben an der
Standsäule (siehe Abbildung 21 ).
HINWEIS
Befestigen Sie dabei das mitgelieferte Erdungskabel mit der Schraube unten rechts am Gehäuse.

5 . 4 . 3 . Verankerung im Boden

1 . Heben Sie ein 55 cm tiefes Loch mit einem Grundriss von ca. 25 cm x 40 cm aus (siehe Abbildung 22 ).
HINWEIS Heben Sie die Erde nicht viel tiefer aus als erforderlich. Dadurch wird der Boden gelockert, was die
Stabilität mit der Zeit beeinträchtigen könnte.
Installation manual – NewMotion Home Advanced 2.1 / 2.2 - 071NMDE13
M8 × 12 mm
s
55 cm
d
40 cm
25 cm
DE
21
