- Seite 1 Installations- handbuch NewMotion Business Pro & Lite 2.1 / 2.2 Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 2: Inhaltsverzeichnis
5.2.1. Netzanschlusskabel Anhang A - EG Konformitätserklärung 5.2.2. Datenkabel (optional) 5.2.3. Erdung Anhang B - EU-Konformitätserklärung – Kabel 5.2.4. Erforderliche Eingangs-Nennspannung an der Ladestation Anhang C - Installationsformular Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... -
Seite 3: Vorbemerkungen
Der Inhalt dieses Handbuchs ist durch das Urheberrecht und andere Gesetze zum Schutz geistigen Eigentums geschützt. Der Inhalt dieses Handbuchs darf nur mit ausdrücklicher schriftlicher Genehmigung von The NewMotion B.V. kopiert, modifiziert, reproduziert oder übersetzt werden. Dieses Handbuch darf nur mit ausdrücklicher schriftlicher Genehmigung von The NewMotion B.V. - Seite 4 Fehlerströmen, die durch Überlast oder Kurzschlüsse verursacht werden RFID Identifizierung mit Hilfe elektromagnetischer Wellen Effektivwert (Root Mean Square) Netzwerk- bzw. Übertragungssteuerungsprotokoll nichtgeschirmtes Kabel mit paarweise verdrillten Drähten Volt Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 5: Sicherheit
Personen und Eigentum zu ergreifen 2.4. Schutzmaßnahmen 2.4.1. Persönliche Schutzausrüstung (PSA) Tragen Sie bei der Verdrahtung und der Installation von elektrischen Komponenten isolierende Handschuhe, um Schäden durch statische Entladung zu vermeiden. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... -
Seite 6: Verbleibende Risiken
Die Warn- und Hinweiskennzeichnungen auf dem Produkt sind zu beachten. Die Warnkennzeichnungen und Informationsschilder müssen lesbar bleiben und bei Bedarf ersetzt werden. Zu diesem Zweck kontaktieren Sie den Hersteller. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... -

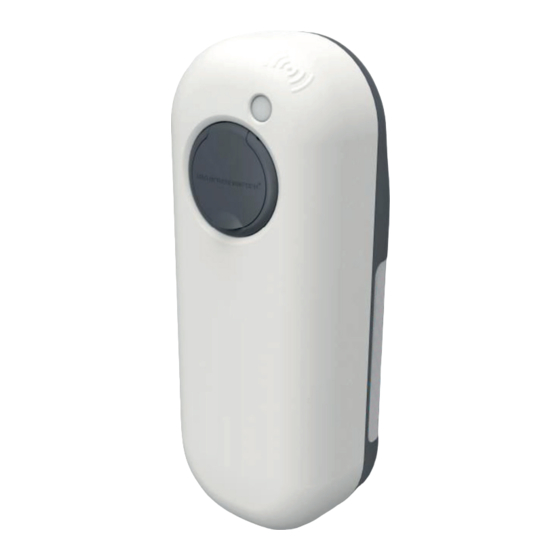

Seite 7: Beschreibung Des Produkts
13. Ethernet-Buchse - Dateneingang (Business 7. Einführung für Datenkabel mit grauer Pro, vorgelagerte Business Lite Station) Gummidichtung 14. Ethernet-Buchse - Datenausgang 8. Kabelklemmen für Stromkabel (nachgelagerte Business Lite Station) Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... -
Seite 8: Interne Anschlüsse Bei Ausführung Mit Festkabel
503,5 × 200 × 137 mm Gewicht ±4,0 kg IK-Code nach IEC 62262 (Stoßfestigkeit) IK10 IP-Code nach IEC 60529 (Schutzart) IP54 (für den Einsatz im Innen- und Außenbereich) Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... - Seite 9 Stromverbrauch Ihres Gebäudes ** Kontaktieren Sie NewMotion, um die Ladeleistung zu ändern. *** Für weitere Einzelheiten kontaktieren Sie NewMotion unter +44 20 3868 1036 und wählen die Option 1. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 10: Smart Charging Funktion
Jede Ladestationsgruppe besteht, abhängig von der verwendeten Konfi guration, aus einer Business Pro Ladestation und bis zu 40 Business Lite Ladestationen. Weitere Informationen über die Netzwerkkonfi guration fi nden Sie im Abschnitt 3 . 5 . Erstellen eines Projektplans. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... -
Seite 11: Dynamisches Power Management Für Unternehmen
• Konfiguration der Vernetzungsfähigkeit aller Ladestationsgruppen. Um eine dynamische Leistungszuweisung oder ein Dynamisches Power Management für Unternehmen zu ermöglichen, müssen alle Ladestationen in Gruppen vernetzt sein. Es sind mehrere Netzwerkkonfigurationen möglich: Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... - Seite 12 Lite Lite Lite Lite Lite Lite Lite Lite • Die wechselnde Belegung der Klemmen für die gleichmäßige Nutzung aller Phasen muss ggf. für jede Ladestation konfiguriert werden; Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 13: Typenschild/Kennzeichnungen
Umgebungsbedingungen. Legen Sie das Produkt wieder in den Versandkarton oder decken Sie das Produkt ab, um die Staub- und Feuchtigkeitsbelastung zu minimieren und es vor Beschädigungen zu schützen. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... -
Seite 14: Installation
6. Unterlegscheibe M8 - groß (4x) 10. Torx-Schraube M4 × 12 mm (6×) 11. Torx-Schraube M4 × 20 mm (1×) 5.1.2. Optional 1. Standsäule 2. Betonsockel Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... -
Seite 15: Installationsmaterialien (Nicht Mitgeliefert)
Ladestation gewährleistet wird. Für jeden Anschlusspunkt sind die folgenden geeigneten Schutzeinrichtungen vorzusehen: • Fehlerstromschutzschalter (RCD) Typ B, oder • Fehlerstromschutzschalter (RCD) Typ A und zusätzlich eine geeignete Vorrichtung zur Unterbrechung der Ladung bei Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... -
Seite 16: Aufstellung Und Befestigung Der Ladestation
Für die freistehende Installation auf einer Standsäule mit Betonsockel verwenden Sie für eine optimale Standfestigkeit Füllsand zur Einbettung des Betonsockels im Boden. 5.2.7. Werkzeuge und Materialien für die Installation Stellen Sie sicher, dass Ihnen für die Installation der NewMotion Ladestation eine Grundausstattung an Elektrikerwerkzeug zur Verfügung steht. Symbol... -
Seite 17: Vorbereitungen
4. Aktualisieren Sie die Stromkreisliste, indem Sie die Installation der Ladestation dort dokumentieren. 5. Wenden Sie geeignete Mittel für eine LOTO-Prozedur (Lockout/Tagout) zur Gewährleistung der persönlichen Sicherheit. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... - Seite 18 13. Entfernen Sie die Verkleidung vom Gehäuse, um die Ladestation zu öffnen und die inneren Komponenten freizulegen (siehe Abbildung 11 3). 14. Überprüfen Sie alle internen Verdrahtungen und Komponenten des Produkts auf einwandfreien Sitz. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 19: Montage
1 . Befestigen Sie die Wandhalterung auf zweckmäßiger Höhe an der Wand (±90 cm) (siehe Abbildung 15 ). HINWEIS Vergewissern Sie sich, dass die Wand die nötige Festigkeit zur Aufnahme des Gewichts der Ladestation aufweist. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... - Seite 20 7 . Setzen Sie die farbige Gummitülle, die der Kabelstärke des Stromkabels entspricht, in die hintere Kabeldurchführungsöffnung (siehe Abbildung HINWEIS Verwenden Sie einen Messschieber um den Durchmesser des Stromkabels abzugreifen und die passende farbige Gummitülle auszuwählen. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
- Seite 21 Business Lite Ladestation verbunden ist. Wenn diese Ladestation die letzte in der Konfi guration ist, dann gibt es kein Netzwerkkabel für Datenausgang. M8 × 12 mm Coach screw (6.3 × 70 mm) Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 22: Befestigung Am Fußboden
Schauen Sie im Projektplan nach, wie viele Datenkabel für diese Ladestation benötigt werden. 5. Befestigen Sie die Standsäule unter Verwendung von 4 Unterlegscheiben und Muttern (nicht mitgeliefert) (siehe Abbildung 22). 6. Kürzen Sie gegebenenfalls überstehende Gewindestangen. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... - Seite 23 Bei Business Pro Ladestationen: Schauen Sie im Projektplan nach, ob die Business Pro Ladestation über Ethernetkabel oder Mobilfunk mit dem Backoffi ce verbunden wird. Bei einer Mobilfunkverbindung ist kein Ethernetkabel für den Dateneingang erforderlich. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 24: Verankerung Im Boden
1 . Heben Sie ein 55 cm tiefes Loch mit einem Grundriss von ca. 25 cm x 40 cm aus (siehe Abbildung 26 ). HINWEIS Heben Sie die Erde nicht viel tiefer aus als erforderlich. Dadurch wird der Boden gelockert, was die Stabilität mit der Zeit beeinträchtigen könnte. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... - Seite 25 7 . Verdichten Sie den Sand rund um die Standsäule, sodass diese dauerhaft stabil verankert bleibt. HINWEIS Verwenden Sie eine Rüttelplatte, um den Sand zu verdichten, insbesondere wenn am Standort Baumaßnahmen durchgeführt wurden. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
- Seite 26 Ethernetkabel oder Mobilfunk mit dem Backoffi ce verbunden wird. Bei einer Mobilfunkverbindung ist kein Ethernetkabel für den Dateneingang erforderlich. 13 . Führen Sie das Netzwerkkabel für den Datenausgang durch die linke Gummitülle (von hinten betrachtet). Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 27: Elektrischer Anschluss
2 . Manteln Sie das Stromkabel auf einer Länge von ±10 cm der äußeren ab. 3 . Isolieren Sie die fünf Adern auf einer Länge von ±1 cm ab. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... - Seite 28 6 . Stecken Sie die abisolierten Außenleiter L2 und L3 unten im kWh-Zähler ein. Mit einem Drehmoment von 2,4 Nm anziehen. 7 . Notieren Sie die verwendeten alternativen Phasenanschluss auf dem Installationsformular auf der Rückseite der Schnellinstallationsanleitung. Siehe Abschnitt 7 . 1 . Konfi guration. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 29: Fest Installiertes Ladekabel (Festkabel)
8 . Fixieren Sie das Stromkabel durch Festziehen der Kabelklemme (siehe Abbildung 39 ). 5 . 5 . 2 . Fest installiertes Ladekabel (Festkabel) 1 . Entfernen Sie die vordere Kabelklemme (siehe Abbildung 40 ). Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... - Seite 30 4 . Lösen Sie den Stecker des DC-Fehlerstromerkennungsmoduls (8-poliger Steckverbinder) (siehe Abbildung 5 . Führen Sie alle Leiter des Festkabels mit Ausnahme des Schutzleiters durch das DC-Fehlerstromerkennungsmodul. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 31: Kabelgebundene Vernetzung
3 . Schneiden Sie einzelnen Adern in einer gerade Linie ab und führen Sie die Adern in gemäß Standard T568B wie in der Abbildung in einen RJ45 Stecker (siehe Abbildung 44 ). Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... - Seite 32 Business Lite Ladestation verbunden ist. Wenn diese Ladestation die letzte in der Konfi guration ist, dann gibt es kein Netzwerkkabel für Datenausgang. 9 . Stecken Sie das Netzwerkkabel für den Datenausgang in die rechte Ethernet-Buchse der Ladestation (siehe Abbildung 46 ). Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 33: Fertigstellen Der Installation
Fertigstellen der Installation HINWEIS Falls kein Festkabel installiert wurde, setzen Sie die schwarze Gummidichtung in die vordere Kabeldurchführungsöffnung ein (siehe Abbildung 47 ). M4 × 12 mm Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... - Seite 34 Schraube M4 × 20 mm an der Verkleidung (siehe Abbildung 50). 6 VORSICHT Verwenden Sie zur Befestigung der Schrauben keinen elektrischen Akkuschrauber. Dabei können Deckel, Gehäuse oder Verkleidung beschädigt werden. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 35: Dynamisches Power Management Für
Abmessungen (H x B x T) 90 x 90 x 71,9 mm Stromverbrauch ≤4 W Anschlusstyp 3-phasig (3 oder 4 Leiter) und 1-phasig (1 Leiter) Hauptsicherung ≤16 A Betriebsmodus Verwendung im Innenbereich Konformität Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... - Seite 36 Maximaler Eingangsstrom der Stromerfassung 4000 A Ansprechschwelle bezogen auf Nennwert des Messbereichs Genauigkeit der Spannungsmessung Anschlüsse für Stromerfassung, Spannungserfassung und Stromversorgung Anschlussmethode Schraubklemme Abisolierlänge 8 mm Schraubengewinde Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 37: Rogowski-Stromsensor
Verletzungen bis hin zum Tod die Folge sein. HINWEIS Bevor Sie mit der Installation fortfahren, lesen Sie sorgfältig die Einbauanweisungen für den EMpro Stromzähler und den Rogowski-Stromsensor. EMpro ≤16A Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... - Seite 38 HINWEIS Vergewissern Sie sich, dass der Pfeil auf dem Stromwandler mit der Richtung des Lastfl usses übereinstimmt. HINWEIS Konsultieren Sie hierzu auch die Einbauanweisungen für den Rogowski-Stromsensor. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
- Seite 39 Die Stromversorgung muss den in Abschnitt 3 . 3 . Technische Spezifi kationen). genannten Spezifi kationen entsprechen. HINWEIS Konsultieren Sie auch das Handbuch des EMpro Stromzählers. Dreiphasiger Anschluss V2 V3 VN L1’ L2’ L3’ N’ PE’ Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 40: Anschluss Der Business Pro Ladestation An Den Empro Stromzähler
4. Crimpen Sie den Stecker mit einem RJ45-Crimpwerkzeug auf das Kabelende. 5. Wiederholen Sie die Schritte 2 bis 4 für das gegenüberliegende Kabelende. 6. Überprüfen Sie die korrekte Belegung der Stecker mit einem RJ45-Kabeltester. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... - Seite 41 1 Pro ≤40 Lites EMpro ≤16A Lite Lite Lite Lite Lite Daisy Chain-Konfi guration (Reihenschaltungsprinzip) 1 Pro ≤15 Lites Lite Lite Lite Lite Lite Lite EMpro ≤16A Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
- Seite 42 Kombination von Daisy Chain und Sternkonfiguration 1 Pro ≤40 Lites EMpro ≤16A Lite Lite Lite Lite Lite Lite Lite Lite Lite Lite Lite Lite Lite Lite Lite Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 43: Inbetriebnahme
Einstellungen der Ladeleistung Wert (A) Anmerkungen Max. Strombelastung (Ladestrom) pro Phase, alle Ladestationen zusammen Max. Strombelastung pro Außenleiter, gemessen an der Hauptleitung (optional für DPM für Unternehmen) Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... -
Seite 44: Kontrollen Vor Der Inbetriebnahme
Ein Auslösen des LS-Schalters (MCB), des FI-Schalters (RCD) oder des FI/LS-Kombischalters (RCBO) kann durch Erdschluss, Fehlerstrom oder ein defektes Relais verursacht werden. Falls sich MCB, RCD oder RCBO nicht aktivieren lassen oder nach dem Wiedereinschalten sofort wieder auslösen, kontaktieren Sie bitte NewMotion oder Ihren Installateur. -
Seite 45: Das Laden Beenden
Stromsensor erfasst wird, dem Außenleiter L1 entspricht, der bei Konfiguration zur gleichmäßigen Verteilung des Ladestroms auf alle Außenleiter verwendet wird. 3. Kontaktieren Sie Ihren örtlichen NewMotion Installationspartner zur Konfiguration Ihres DPM für Unternehmen- Systems. Halten Sie das ausgefüllte Installationsformular bereit, um die Konfiguration zu erleichtern. -
Seite 46: Fehlersuche Und -Behebung
Falls dadurch keine Abhilfe geschaffen wird: - Falls Sie sich sicher sind, dass das Ladekabel nicht defekt ist: die Ladestation ist möglicherweise defekt. Bitte kontaktieren Sie Ihren lokalen NewMotion Installationspartner. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... - Seite 47 Erdungslösung. Installieren Sie beispielsweise einen zusätzlichen Staberder, der direkt an die Ladestation angeschlossen wird. Falls dadurch keine Abhilfe geschaffen wird: - Die Ladestation ist möglicherweise defekt. Bitte kontaktieren Sie Ihren lokalen NewMotion Installationspartner. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
- Seite 48 Der Neustart der Ladestation dauert ca. 5 - 10 Minuten. ohne dass das Ladekabel Falls dadurch keine Abhilfe geschaffen wird: eingesteckt ist. - Die Ladestation ist möglicherweise defekt. Bitte kontaktieren Sie Ihren lokalen NewMotion Installationspartner. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
- Seite 49 3 Möglicherweise ist ein Netzwerkkabel fehlerhaft. Prüfen Sie mit einem Netzwerkkabeltester, ob das Ethernet-Kabel ordnungsgemäß funktioniert. Wenn das Netzwerkkabel in Ordnung ist, stecken Sie es wieder an der Ethernet-Buchse ein. Die Lichter des Netzwerkanschlusses sollten blinken. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13...
-
Seite 50: Instandhaltung
Halten Sie bei der Wiederverwertung oder Entsorgung des Produkts, der einzelnen Bestandteile und der Verpackung die örtlichen gesetzlichen Vorschriften und Bestimmungen ein. Ein mit dem WEEE-Symbol gekennzeichnetes Produkt ist der getrennten Entsorgung von elektrischen und elektronischen Geräten zuzuführen. Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... -
Seite 51: Anhang A - Eg Konformitätserklärung
Anhang A - EG Konformitätserklärung Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... -
Seite 52: Anhang B - Eu-Konformitätserklärung - Kabel
Anhang B - EU-Konformitätserklärung – Kabel Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... -
Seite 53: Anhang C - Installationsformular
Anhang C - Installationsformular Installation manual – NewMotion Business Pro & Lite 2.1 / 2.2 - 091NMDE13... - Seite 54 Deutsch - Übersetzung der Originalanleitung | 091NMDE13 | 03/2021 Manufactured by: The New Motion B.V. Rigakade 20, 1013 BC | Amsterdam, The Netherlands +31880109500 | www.newmotion.com...
