VLT® Decentral Drive FCD 302
Bedienungsanleitung
Für eine EMV-gerechte Installation
•
Stellen Sie einen elektrischen Kontakt zwischen Kabelschirm und Frequenzumrichtergehäuse her, indem Sie Kabelverschrau-
bungen aus Metall oder die mit den Geräten mitgelieferten Schellen verwenden.
•
Verwenden Sie Kabel mit hoher Litzenzahl, um Schalttransienten zu vermindern.
•
Verwenden Sie keine verdrillten Abschirmungsenden (Pigtails).
POTENZIALAUSGLEICH
Es besteht die Gefahr von Schalttransienten, wenn das Massepotenzial zwischen Frequenzumrichter und System abweicht. Instal-
lieren Sie Ausgleichskabel zwischen den Systemkomponenten. Empfohlener Leitungsquerschnitt: 16 mm
SCHUTZLEITERVERBINDUNG
Die Metallstifte in den Ecken des Elektronikteils und die Löcher in den Ecken des Installationskastens sind wichtig für die Schut-
zleiterverbindung. Stellen Sie sicher, dass diese nicht gelöst, entfernt oder in irgendeiner Weise beeinträchtigt werden. Das erfor-
derliche Anzugsdrehmoment beträgt 3 Nm.

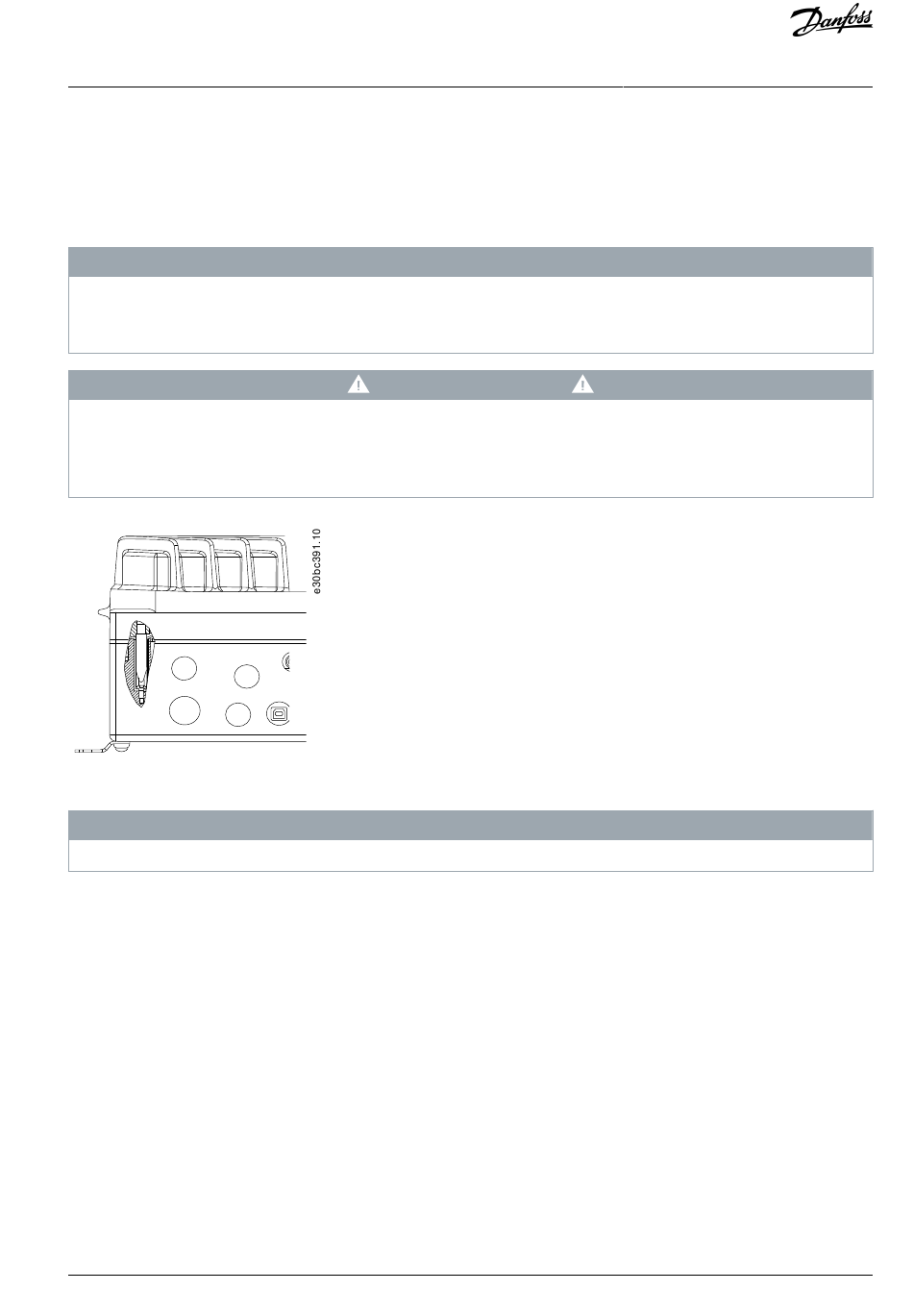

Abbildung 8: Schutzleiterverbindung zwischen dem Installationskasten und dem Elektronikteil
Der externe Erdungsanschluss ist als Zubehörteil erhältlich (Bestellnummer 130B5833).
Danfoss A/S ©
H I N W E I S
V O R S I C H T
H I N W E I S
Elektrische Installation
2
(6 AWG).
AQ267036816112de-000101 / 130R0208 | 19
