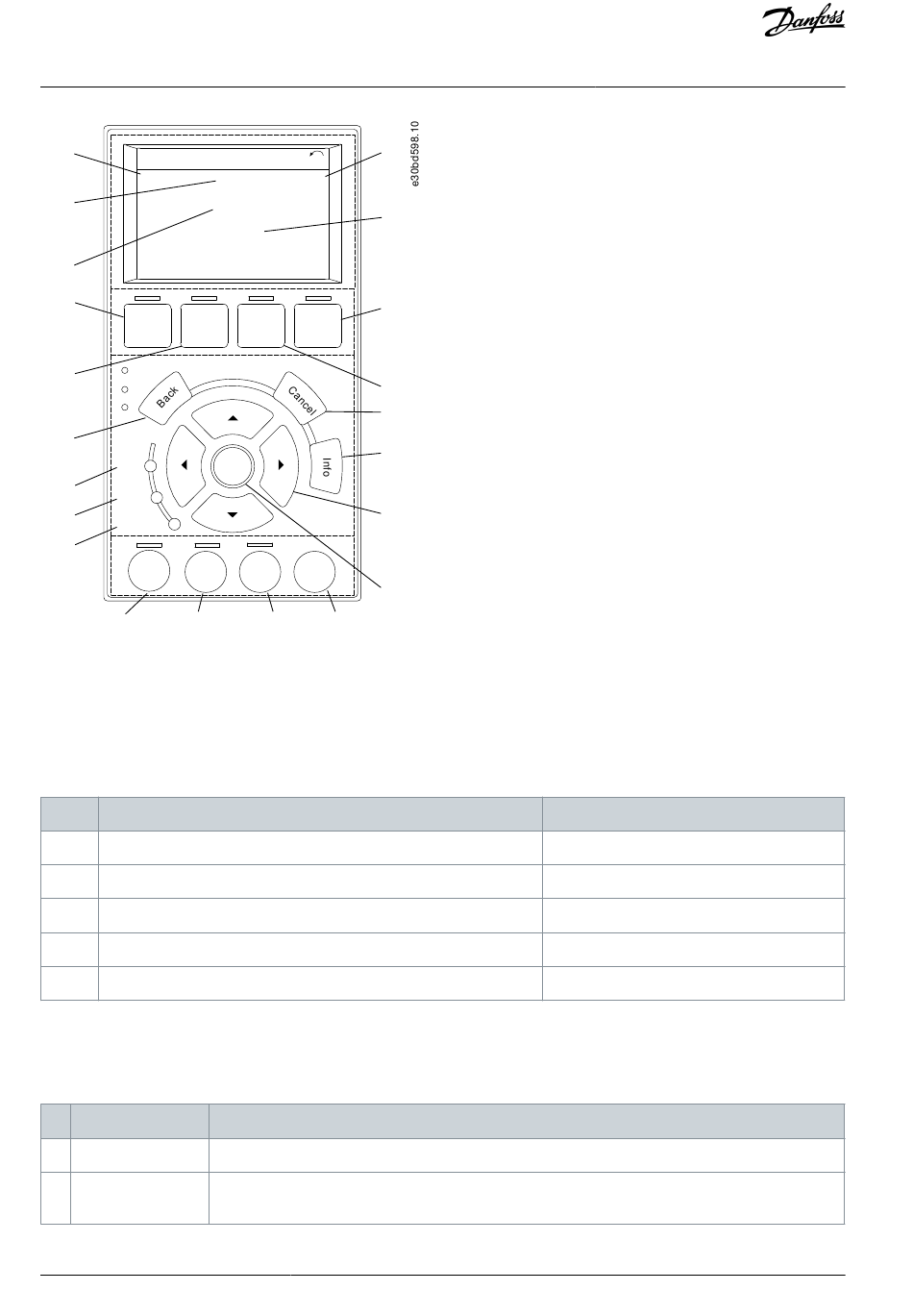

Abbildung 22: Bedieneinheit (LCP)
Bereich A: Displaybereich
Der Anzeigebereich ist aktiviert, wenn der Frequenzumrichter vom Netz, einer Zwischenkreisklemme oder einer externen 24-V-DC-
Versorgung mit Spannung versorgt wird.
Sie können die an der Bedieneinheit angezeigten Informationen an die jeweilige Anwendung anpassen. Wählen Sie die Optionen
im Quick-Menü Q3-13 Displayeinstellungen.
Tabelle 11: Legende zu Bereich A, Anzeigebereich
ID
Parameter
1
Parameter 0-20 Displayzeile 1.1 klein
2
Parameter 0-21 Displayzeile 1.2 klein
3
Parameter 0-22 Displayzeile 1.3 klein
4
Parameter 0-23 Displayzeile 2 groß
5
Parameter 0-24 Displayzeile 3 groß
Bereich B: Menütasten am Display
Die Menütasten dienen dem Menüzugriff für die Parametereinstellung, dem Umschalten zwischen Statusanzeigemodi im Normal-
betrieb und der Anzeige von Fehlerspeicherdaten.
Tabelle 12: Legende zu Bereich B, Menütasten am Display
ID
Taste
6
Status
7
Quick Menu
36 | Danfoss A/S ©
3
1(1)
7.83 A
36.4 kW
0.000
5
53.2 %
9
Main
Alarm
Menu
Log
8
11
12
OK
13
Auto
Reset
On
14
20
21
Funktion
Zeigt Betriebszustände an.
Diese Taste bietet schnellen Zugang zu Parametern zur Programmierung für die erste Inbetrieb-
nahme und zu vielen detaillierten Anwendungshinweisen.
Werkseinstellung
[1617] Drehzahl [UPM]
[1614] Motornennstrom
[1610] Leistung [kW]
[1613] Frequenz
[1602] Referenz %
