VLT® Decentral Drive FCD 302
Bedienungsanleitung
5
13

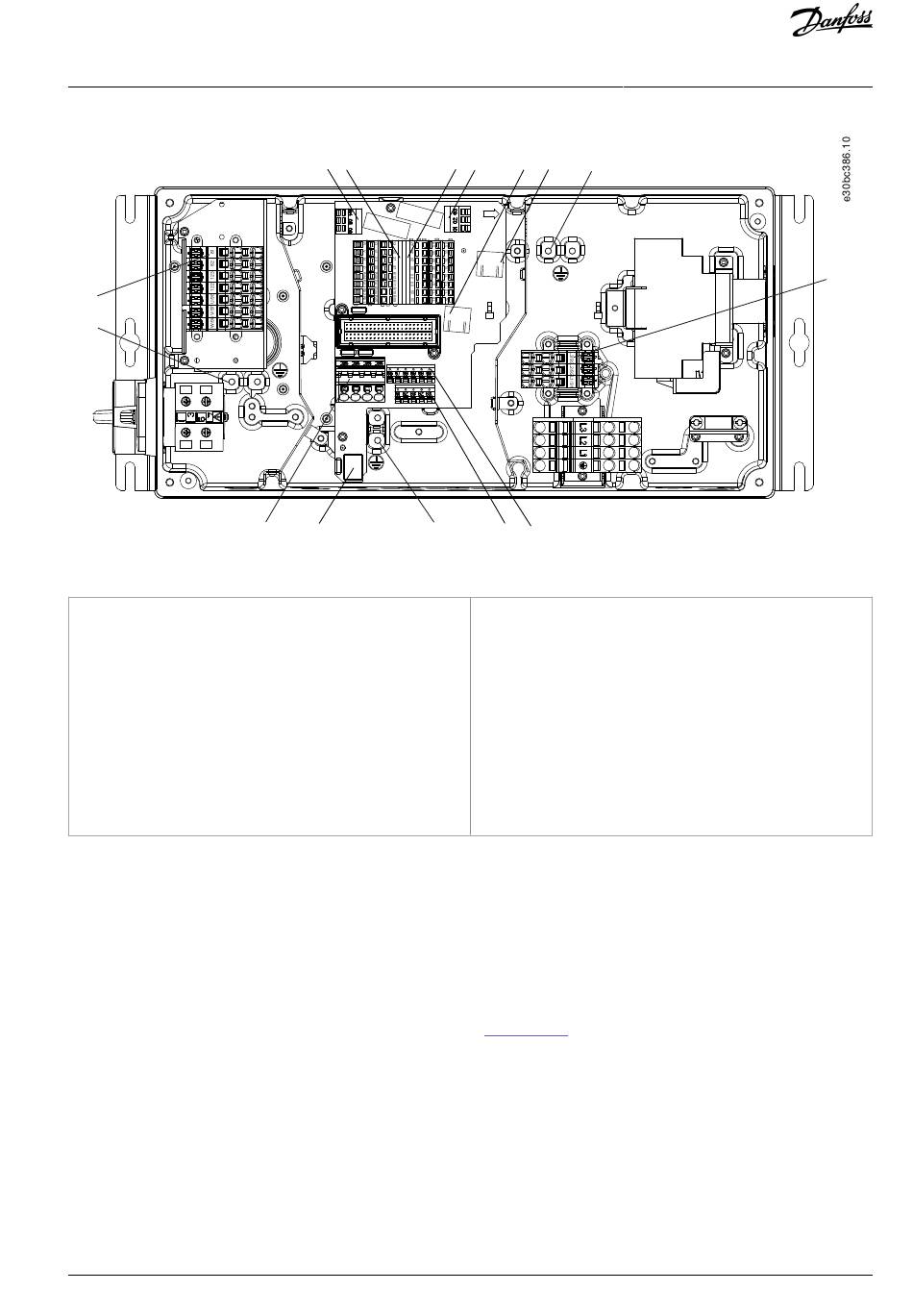

Abbildung 13: Position der Klemmen (große Bauform)
1 Digital- und Analogeingänge/-ausgänge
2 Safe Torque Off (STO), LCP-Anschluss, B-Option
3 Relais 1
4 Relais 12
5 Motor, mechanische Bremse, Bremswiderstand
6 Netz
7 Externe 24 V DC Versorgung
Der Wartungsschalter ist sowohl bei kleinen als auch bei großen Geräten optional. Der Schalter ist auf der Motorseite montiert. Al-
ternativ können Sie den Schalter an der Netzseite anbringen oder weglassen.
Beim großen Gerät ist der Hauptschalter optional. Sie können die große Einheit mit einem Wartungsschalter oder Hauptschalter
konfigurieren, nicht mit beidem. Die gezeigte Abbildung ist in der Praxis nicht konfigurierbar, sondern dient nur dazu, die jeweilige
Position der Einzelteile zu zeigen.

4.6 Klemmentypen

Motor-, Steuer- und Netzklemmen sind federbelastet (Käfigzugfeder).
1. Öffnen Sie den Kontakt, indem Sie einen kleinen Schraubendreher in die rechteckige Öffnung über dem entsprechenden
Kontakt einführen und damit die Klemmfeder öffnen (siehe
2.
Führen Sie das abisolierte Kabel in den Kontakt ein.
3. Entfernen Sie den Schraubendreher. Das Kabel ist nun in der Klemme befestigt.
4.
Stellen Sie sicher, dass der Kontakt fest hergestellt ist. Lose Kabel können zu Geräteausfällen oder Verletzungen führen.
Danfoss A/S ©
4 2
7 8
11
1 12
3 13
13 9
10
8 USB-Anschluss
9 Standardbus/RS485
10 PROFIBUS
11 Ethernet-Anschluss
12 Ethernet-Anschluss
13 Schutzleiter
Abbildung 14).
Elektrische Installation
AQ267036816112de-000101 / 130R0208 | 23
