VLT® Decentral Drive FCD 302
Bedienungsanleitung
431.5 mm (16.98 in)
380 mm (14.96 in)
32 mm
(1.25 in)
415 mm (16.33 in)
449.5 mm (17.69 in)

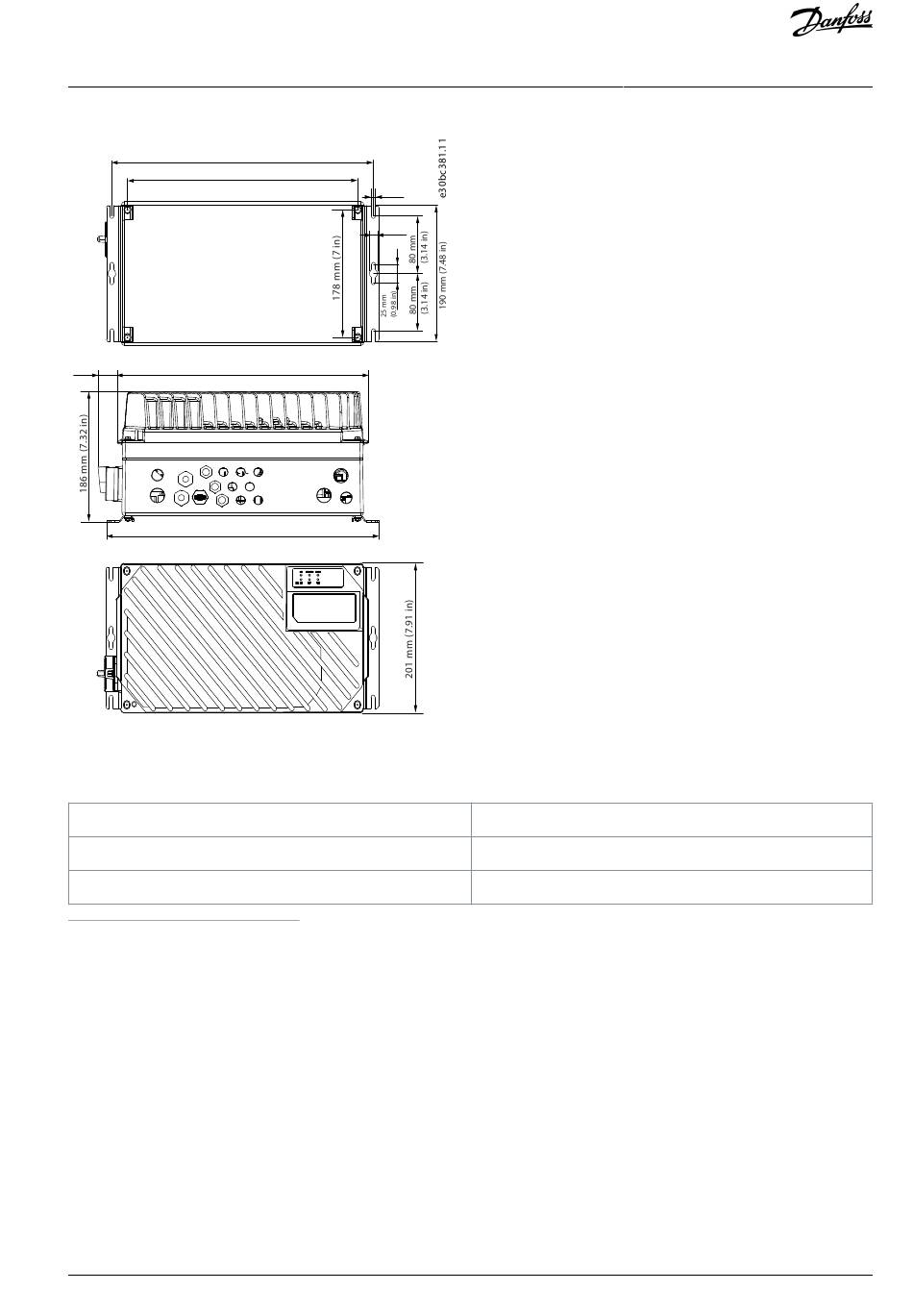

Abbildung 31: Kabeleinführungen und Bohrungsgrößen (große Bauform)
Tabelle 24: Mechanische Abmessungen
Motorseite
Steuerungsseite
Netzseite
1 Auch für 4xM12/6xM12 Sensor/Stellglied-Buchsen verwendet.
Danfoss A/S ©
6.5 mm
(0.25 in)
Ø13 mm
(0,51 in)
1xM20, 1xM25
2xM20, 9xM16
2xM25
(1)
