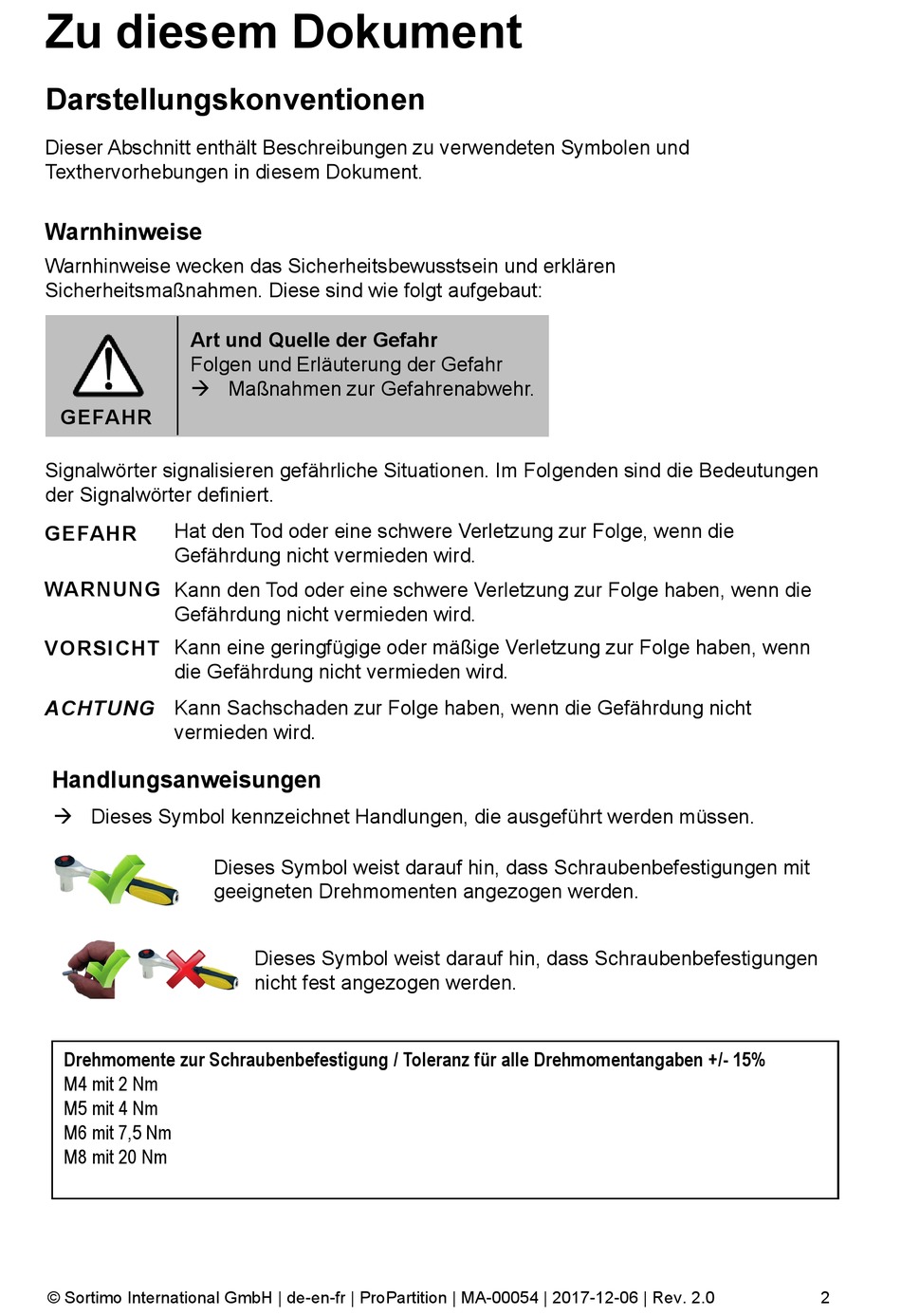

Zu diesem Dokument

Darstellungskonventionen

Dieser Abschnitt enthält Beschreibungen zu verwendeten Symbolen und
Texthervorhebungen in diesem Dokument.
Warnhinweise
Warnhinweise wecken das Sicherheitsbewusstsein und erklären
Sicherheitsmaßnahmen. Diese sind wie folgt aufgebaut:
Art und Quelle der Gefahr
Folgen und Erläuterung der Gefahr
 Maßnahmen zur Gefahrenabwehr.
GEFAHR
Signalwörter signalisieren gefährliche Situationen. Im Folgenden sind die Bedeutungen
der Signalwörter definiert.
Hat den Tod oder eine schwere Verletzung zur Folge, wenn die
GEFAHR
Gefährdung nicht vermieden wird.
WARNUNG
Kann den Tod oder eine schwere Verletzung zur Folge haben, wenn die
Gefährdung nicht vermieden wird.
Kann eine geringfügige oder mäßige Verletzung zur Folge haben, wenn
VORSICHT
die Gefährdung nicht vermieden wird.
Kann Sachschaden zur Folge haben, wenn die Gefährdung nicht
ACHTUNG
vermieden wird.
Handlungsanweisungen
 Dieses Symbol kennzeichnet Handlungen, die ausgeführt werden müssen.
Dieses Symbol weist darauf hin, dass Schraubenbefestigungen mit
geeigneten Drehmomenten angezogen werden.
Drehmomente zur Schraubenbefestigung / Toleranz für alle Drehmomentangaben +/- 15%
M4 mit 2 Nm
M5 mit 4 Nm
M6 mit 7,5 Nm
M8 mit 20 Nm
© Sortimo International GmbH | de-en-fr | ProPartition | MA-00054 | 2017-12-06 | Rev. 2.0
Dieses Symbol weist darauf hin, dass Schraubenbefestigungen
nicht fest angezogen werden.
