Sortimo ProPartition Montageanleitung Seite 30

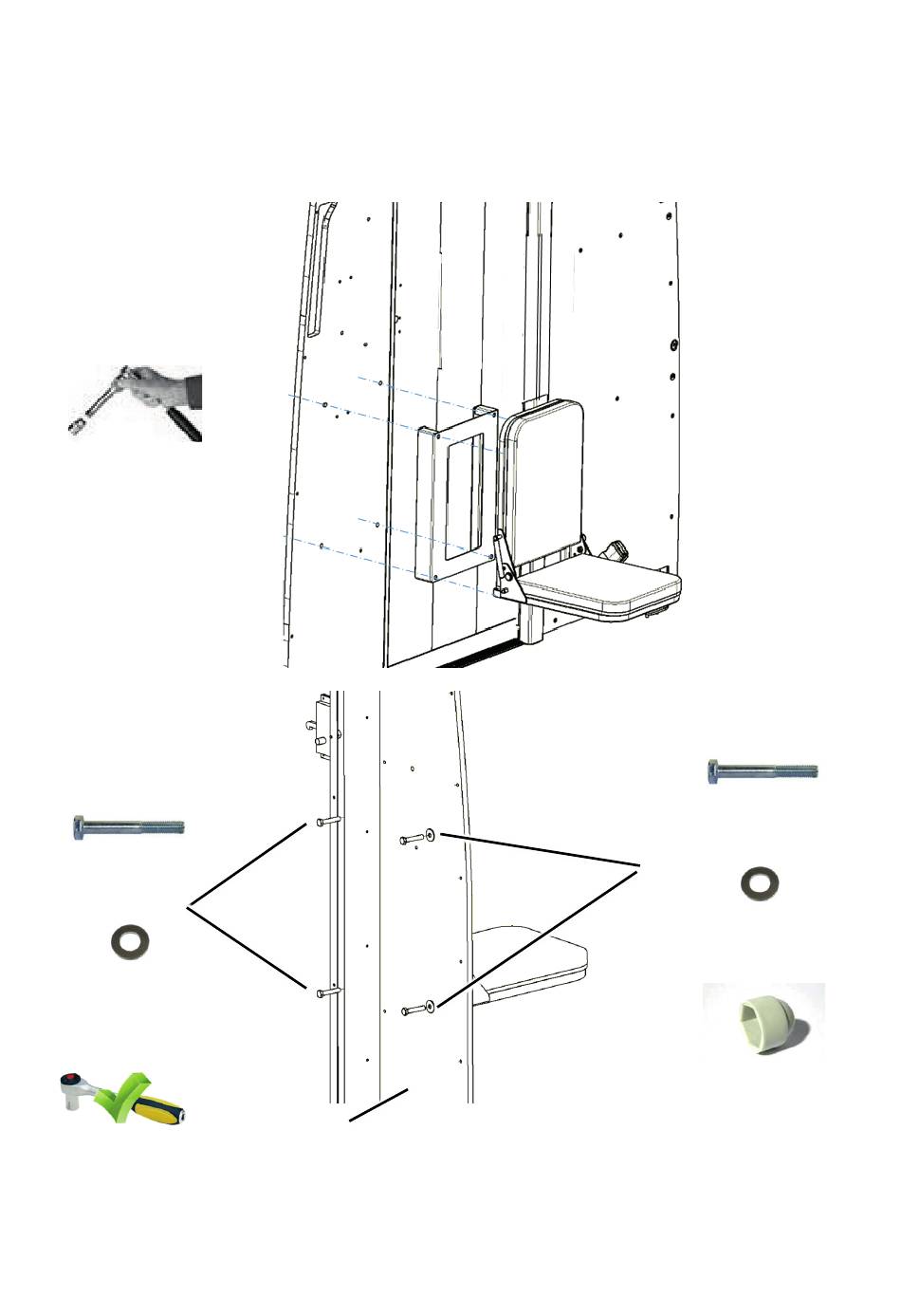

Trennwand montieren
Notsitz befestigen
Sitzkonsole zwischen Notsitz und Holzplatte mit befestigen.
SW 17
M10x120
M10x120
Ø 10,5x30x2,5
Ø 10,5x20x2,0
SW 17
Laderaumseite
39 Nm
© Sortimo International GmbH | de-en-fr | ProPartition | MA-00054 | 2017-12-06 | Rev. 2.0 30
