Sortimo ProPartition Montageanleitung Seite 20

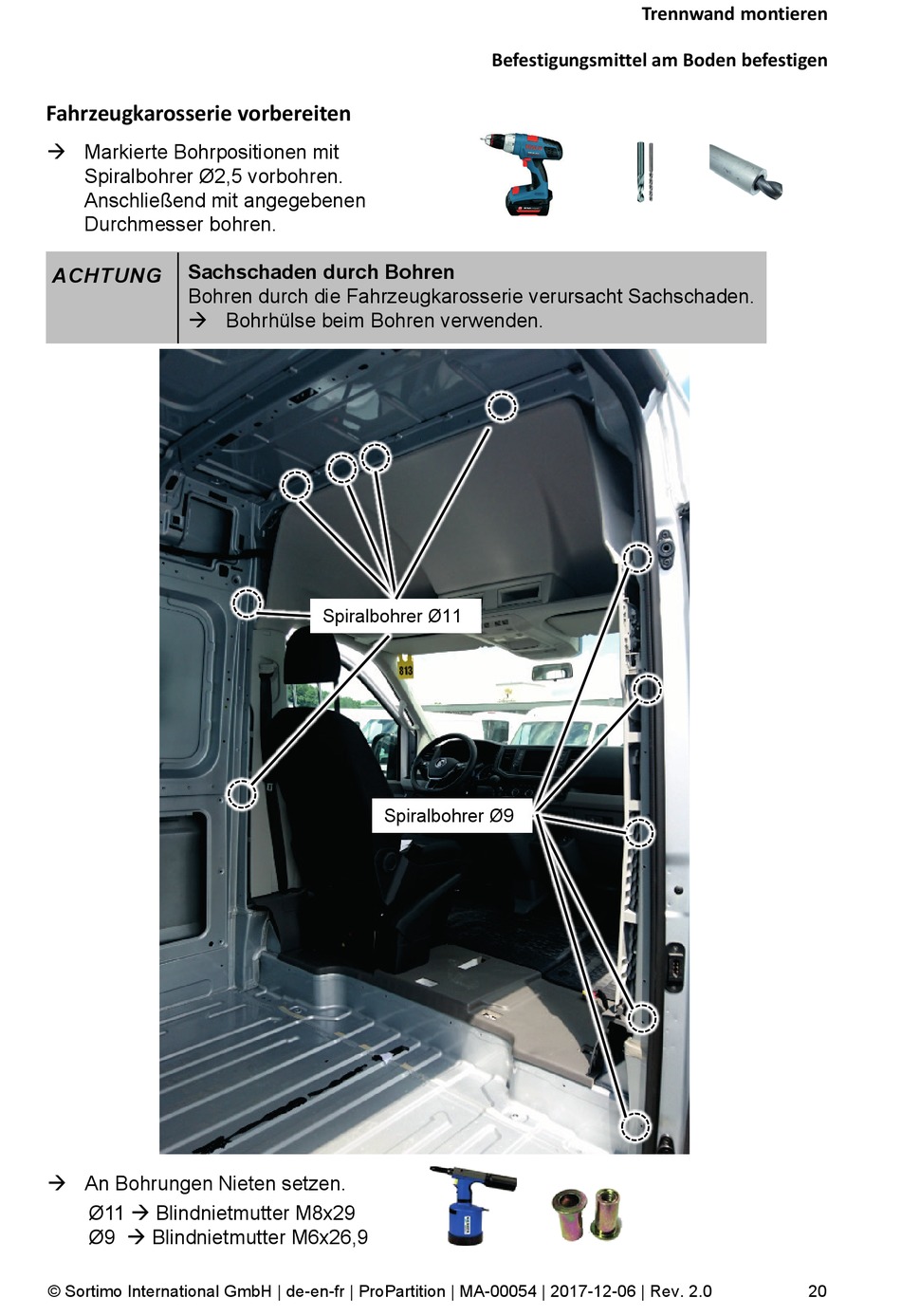

Fahrzeugkarosserie vorbereiten
 Markierte Bohrpositionen mit
Spiralbohrer Ø2,5 vorbohren.
Anschließend mit angegebenen
Durchmesser bohren.
Sachschaden durch Bohren
ACHTUNG
Bohren durch die Fahrzeugkarosserie verursacht Sachschaden.
 Bohrhülse beim Bohren verwenden.
 An Bohrungen Nieten setzen.
Ø11  Blindnietmutter M8x29
Ø9  Blindnietmutter M6x26,9
© Sortimo International GmbH | de-en-fr | ProPartition | MA-00054 | 2017-12-06 | Rev. 2.0
Befestigungsmittel am Boden befestigen
Spiralbohrer Ø11
Spiralbohrer Ø9
Trennwand montieren
20
