Sortimo ProPartition Montageanleitung Seite 22

Crte,2016,lh,hochdach / high roof / toit surélevé 6000010800
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

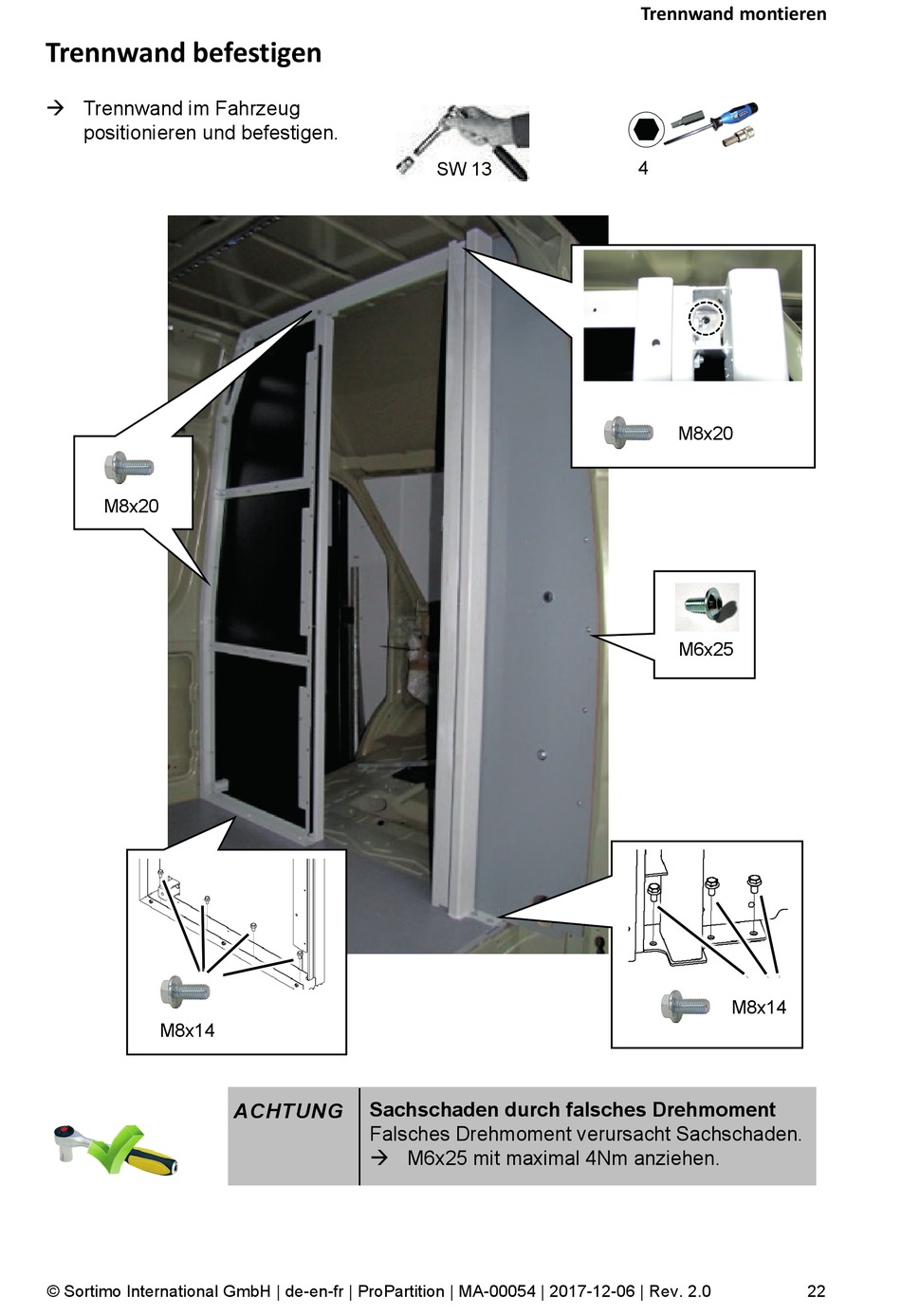

Trennwand befestigen
 Trennwand im Fahrzeug
positionieren und befestigen.
M8x20
M8x14
© Sortimo International GmbH | de-en-fr | ProPartition | MA-00054 | 2017-12-06 | Rev. 2.0
Sachschaden durch falsches Drehmoment
ACHTUNG
Falsches Drehmoment verursacht Sachschaden.
 M6x25 mit maximal 4Nm anziehen.
SW 13
Trennwand montieren
4
M8x20
M6x25
M8x14
22
