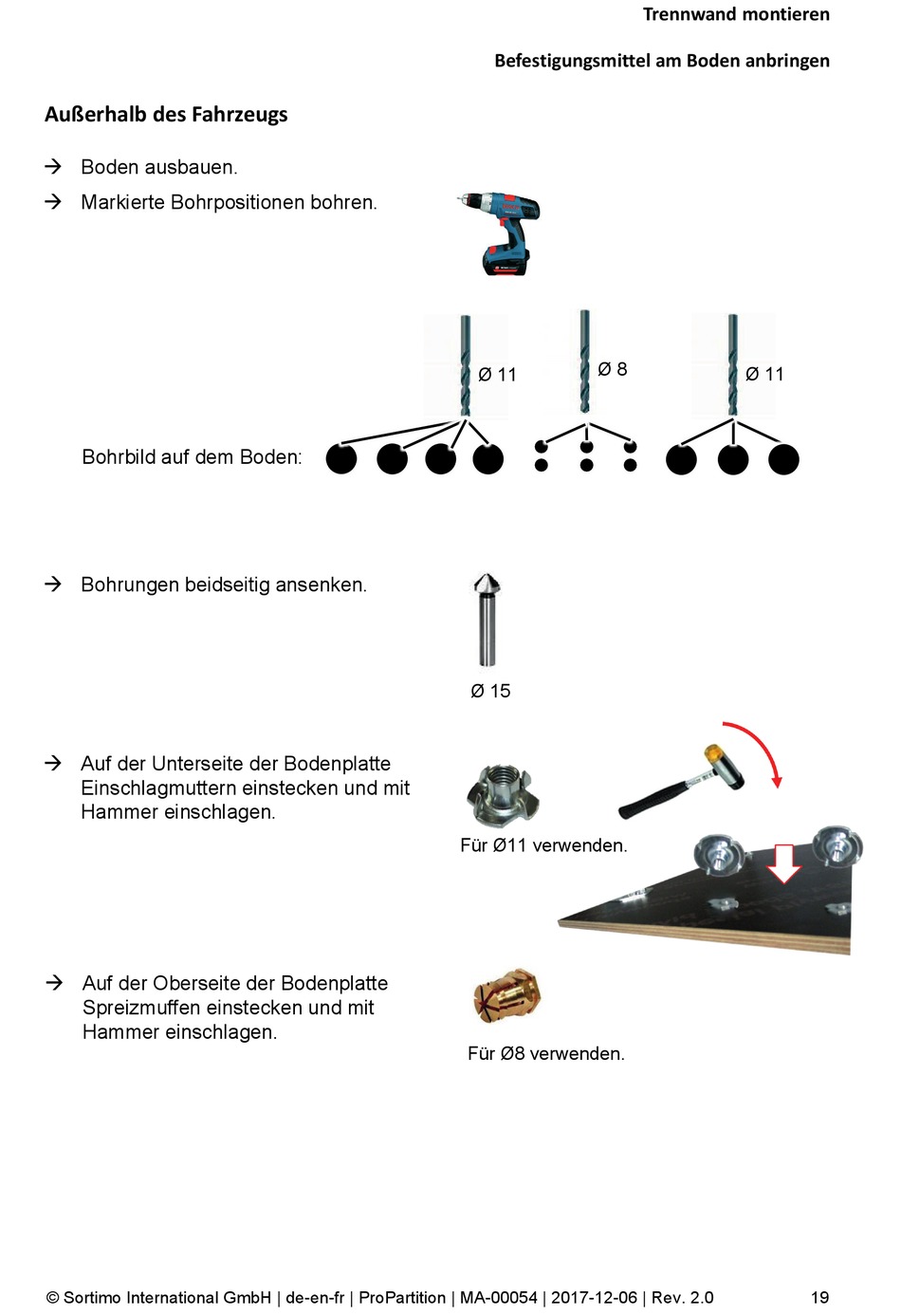

Sortimo ProPartition Montageanleitung Seite 19

Außerhalb des Fahrzeugs
 Boden ausbauen.
 Markierte Bohrpositionen bohren.
Bohrbild auf dem Boden:
 Bohrungen beidseitig ansenken.
 Auf der Unterseite der Bodenplatte
Einschlagmuttern einstecken und mit
Hammer einschlagen.
 Auf der Oberseite der Bodenplatte
Spreizmuffen einstecken und mit
Hammer einschlagen.
© Sortimo International GmbH | de-en-fr | ProPartition | MA-00054 | 2017-12-06 | Rev. 2.0
Befestigungsmittel am Boden anbringen
Ø 8
Ø 11
Ø 15
Für Ø11 verwenden.
Für Ø8 verwenden.
Trennwand montieren
Ø 11
19
