Sortimo ProPartition Montageanleitung Seite 102

Montage de la cloison de séparation

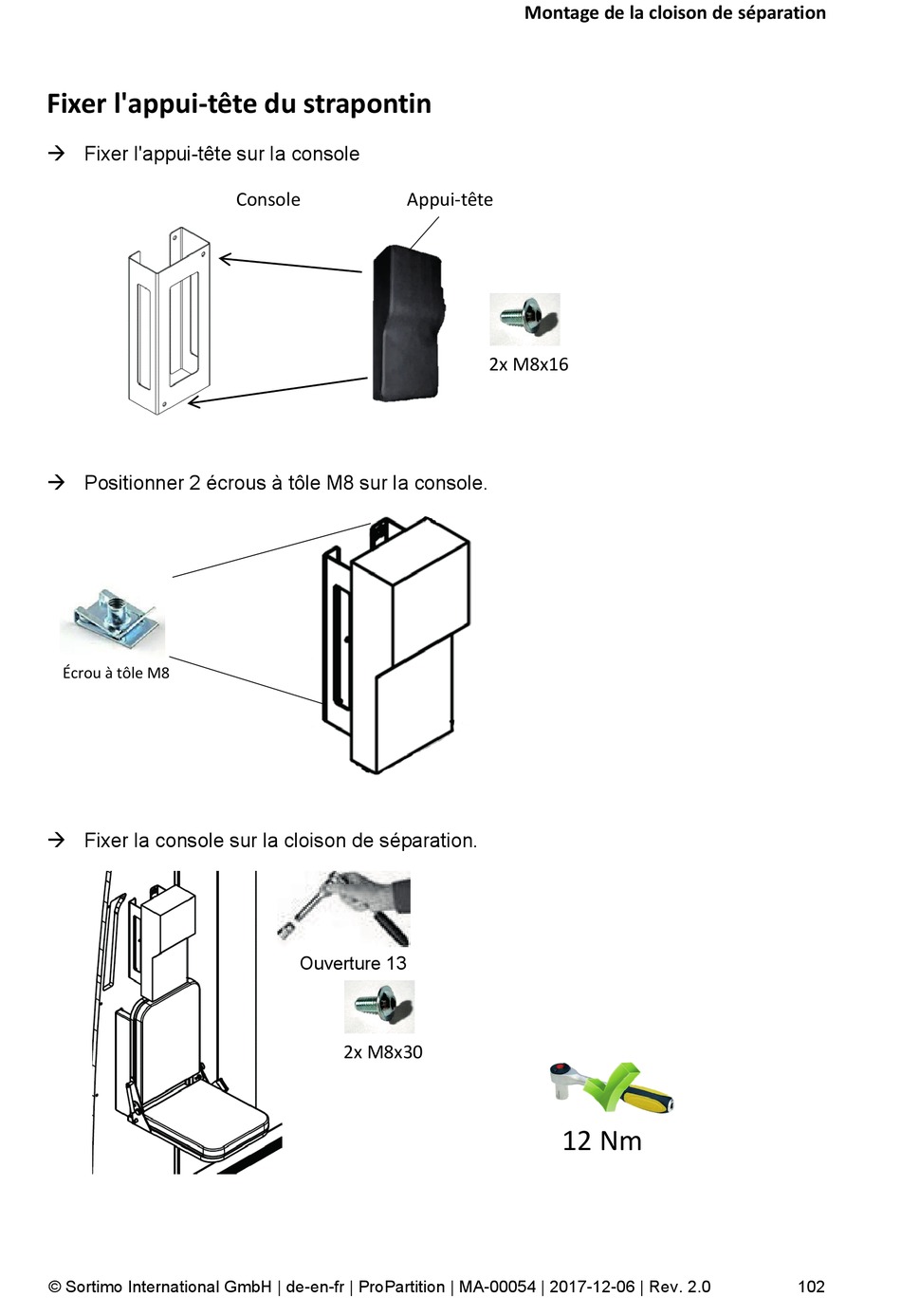

Fixer l'appui-tête du strapontin
 Fixer l'appui-tête sur la console
Console Appui-tête
2x M8x16
 Positionner 2 écrous à tôle M8 sur la console.
Écrou à tôle M8
 Fixer la console sur la cloison de séparation.
Ouverture 13
2x M8x30
12 Nm
© Sortimo International GmbH | de-en-fr | ProPartition | MA-00054 | 2017-12-06 | Rev. 2.0 102
