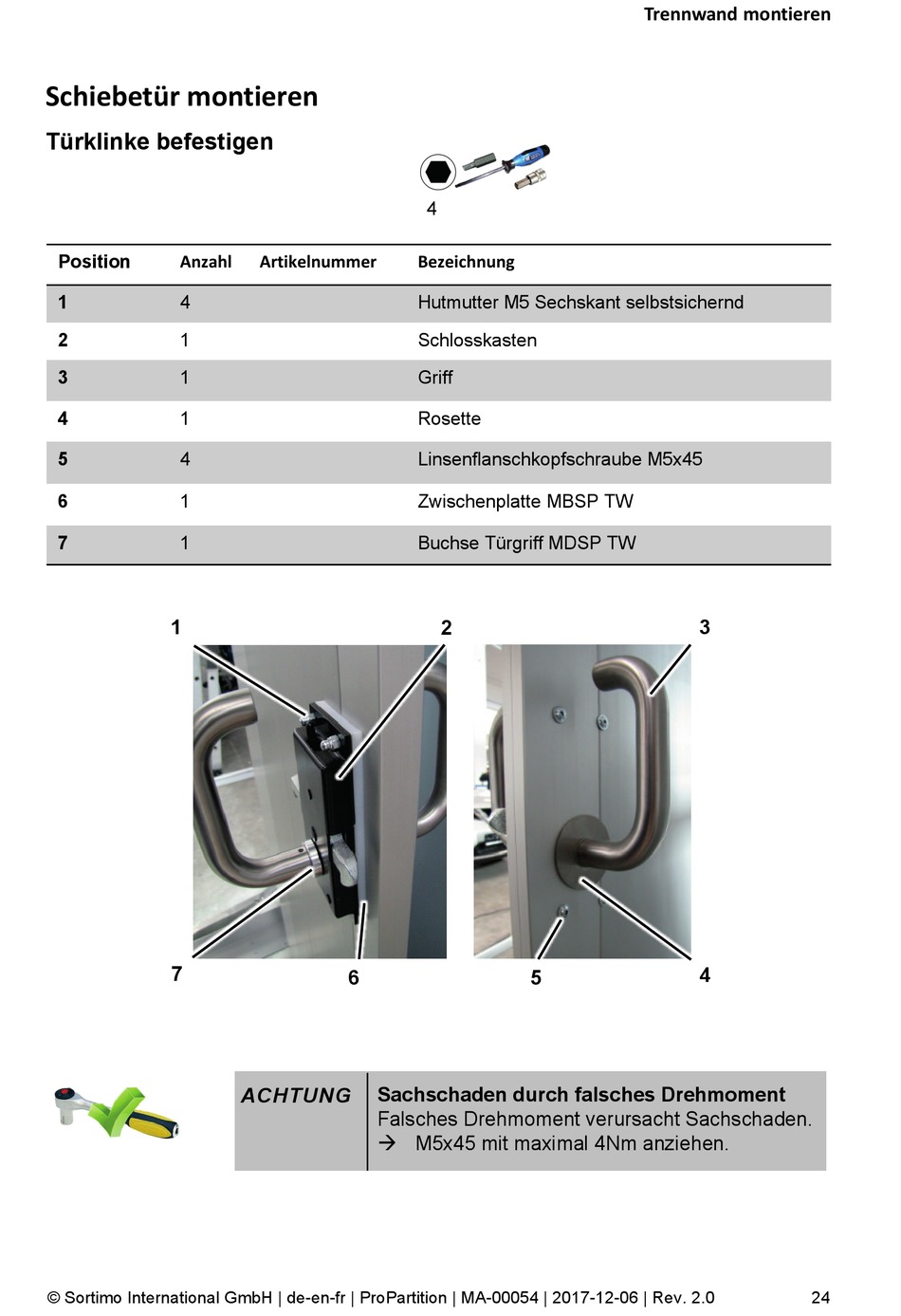

Schiebetür montieren
Türklinke befestigen
Anzahl
Position
1
4
2 1
3 1
4 1
5 4
6
1
7 1
1
7
© Sortimo International GmbH | de-en-fr | ProPartition | MA-00054 | 2017-12-06 | Rev. 2.0
Artikelnummer
6
Sachschaden durch falsches Drehmoment
ACHTUNG
Falsches Drehmoment verursacht Sachschaden.
 M5x45 mit maximal 4Nm anziehen.
4
Bezeichnung
Hutmutter M5 Sechskant selbstsichernd
Schlosskasten
Griff
Rosette
Linsenflanschkopfschraube M5x45
Zwischenplatte MBSP TW
Buchse Türgriff MDSP TW
2
5
Trennwand montieren
3
4
