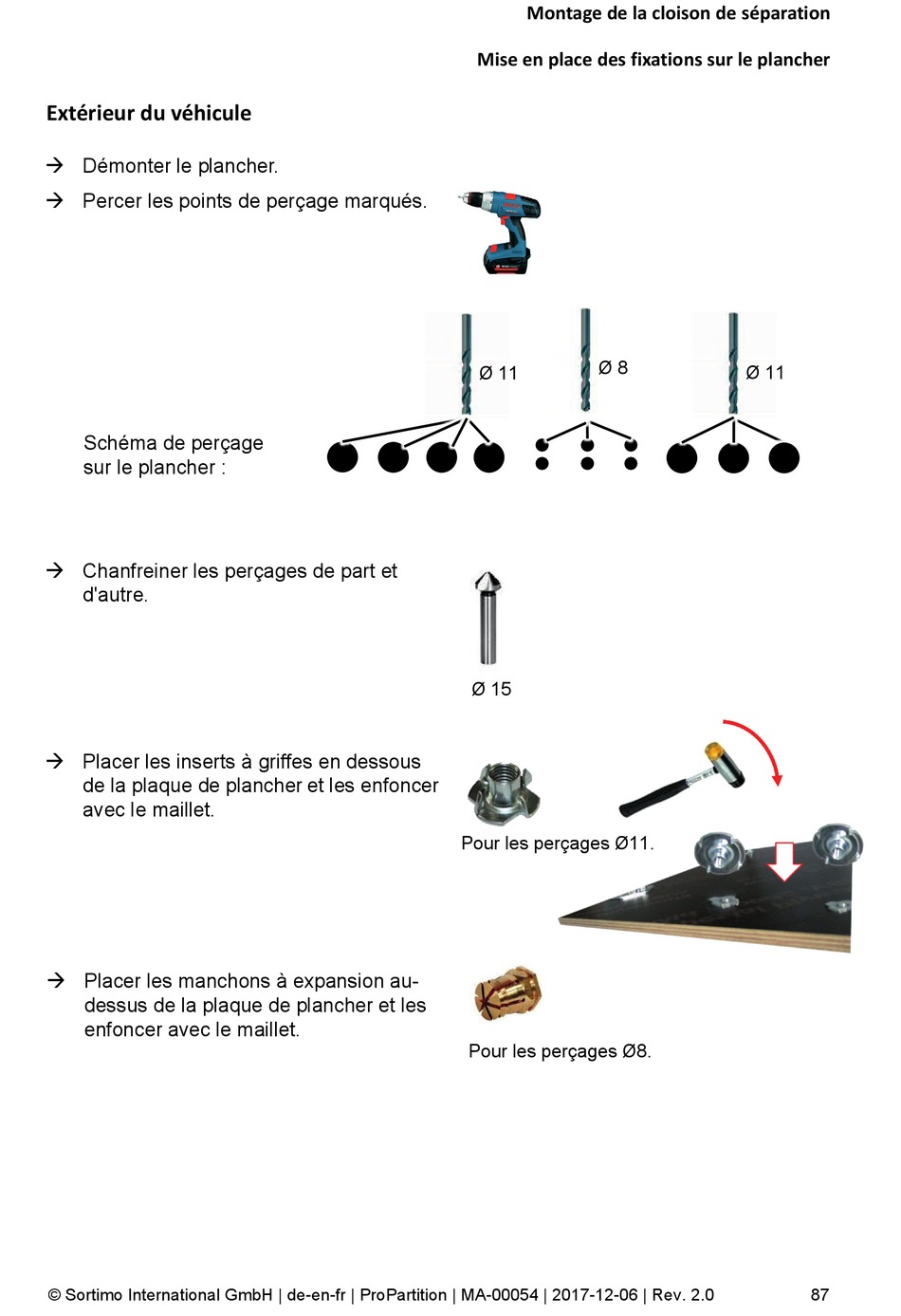

Sortimo ProPartition Montageanleitung Seite 87

Extérieur du véhicule
 Démonter le plancher.
 Percer les points de perçage marqués.
Schéma de perçage
sur le plancher :
 Chanfreiner les perçages de part et
d'autre.
 Placer les inserts à griffes en dessous
de la plaque de plancher et les enfoncer
avec le maillet.
 Placer les manchons à expansion au-
dessus de la plaque de plancher et les
enfoncer avec le maillet.
© Sortimo International GmbH | de-en-fr | ProPartition | MA-00054 | 2017-12-06 | Rev. 2.0
Montage de la cloison de séparation
Mise en place des fixations sur le plancher
Ø 8
Ø 11
Ø 15
Pour les perçages Ø11.
Pour les perçages Ø8.
Ø 11
87
