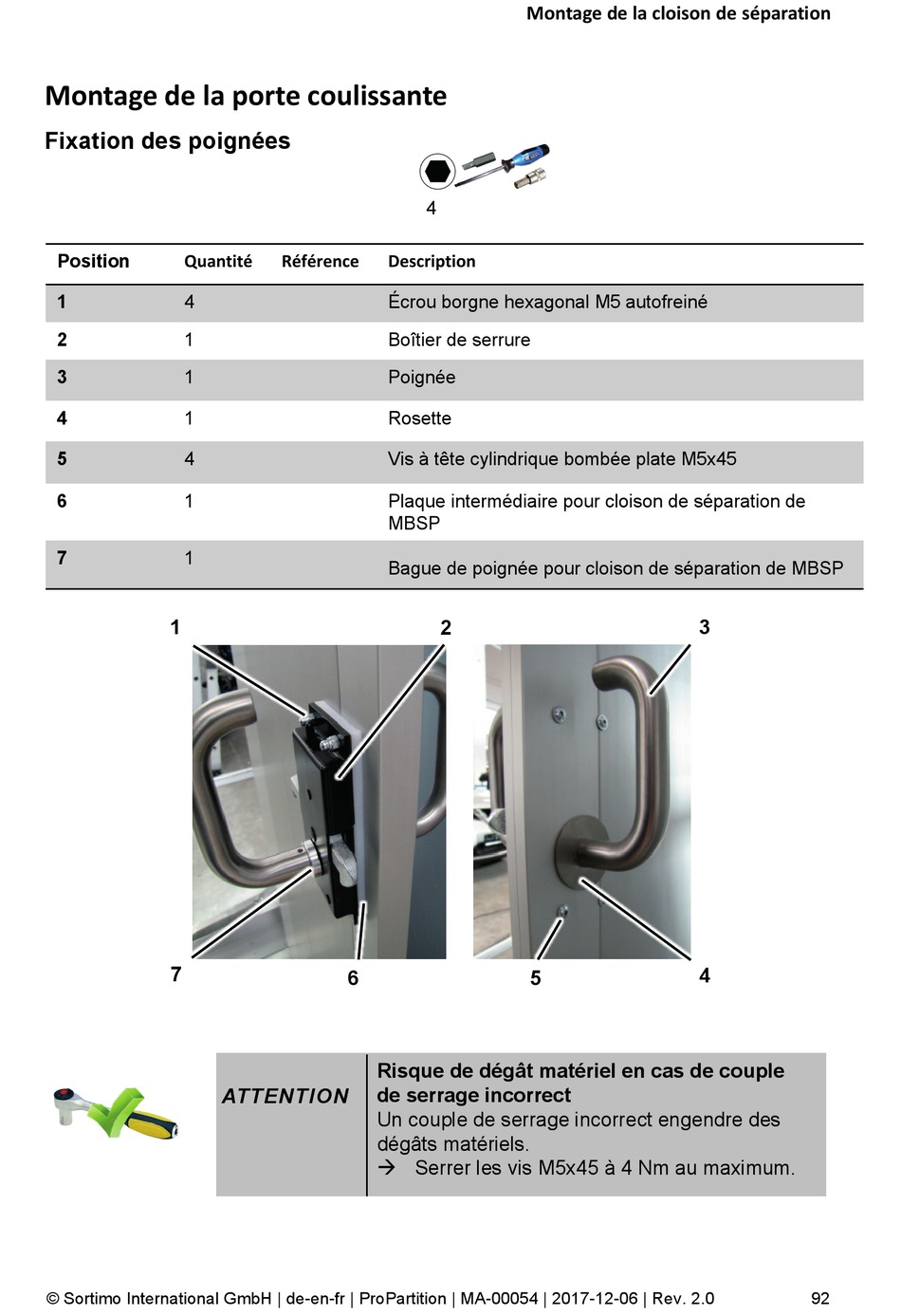

Sortimo ProPartition Montageanleitung Seite 92

Montage de la porte coulissante
Fixation des poignées
Quantité
Position
1
4
2 1
3 1
4 1
5 4
6
1
7 1
1
7
© Sortimo International GmbH | de-en-fr | ProPartition | MA-00054 | 2017-12-06 | Rev. 2.0
Référence Description
Écrou borgne hexagonal M5 autofreiné
Boîtier de serrure
Poignée
Rosette
Vis à tête cylindrique bombée plate M5x45
Plaque intermédiaire pour cloison de séparation de
MBSP
Bague de poignée pour cloison de séparation de MBSP
6
Risque de dégât matériel en cas de couple
de serrage incorrect
ATTENTION
Un couple de serrage incorrect engendre des
dégâts matériels.
 Serrer les vis M5x45 à 4 Nm au maximum.
Montage de la cloison de séparation
4
2
5
3
4
92
