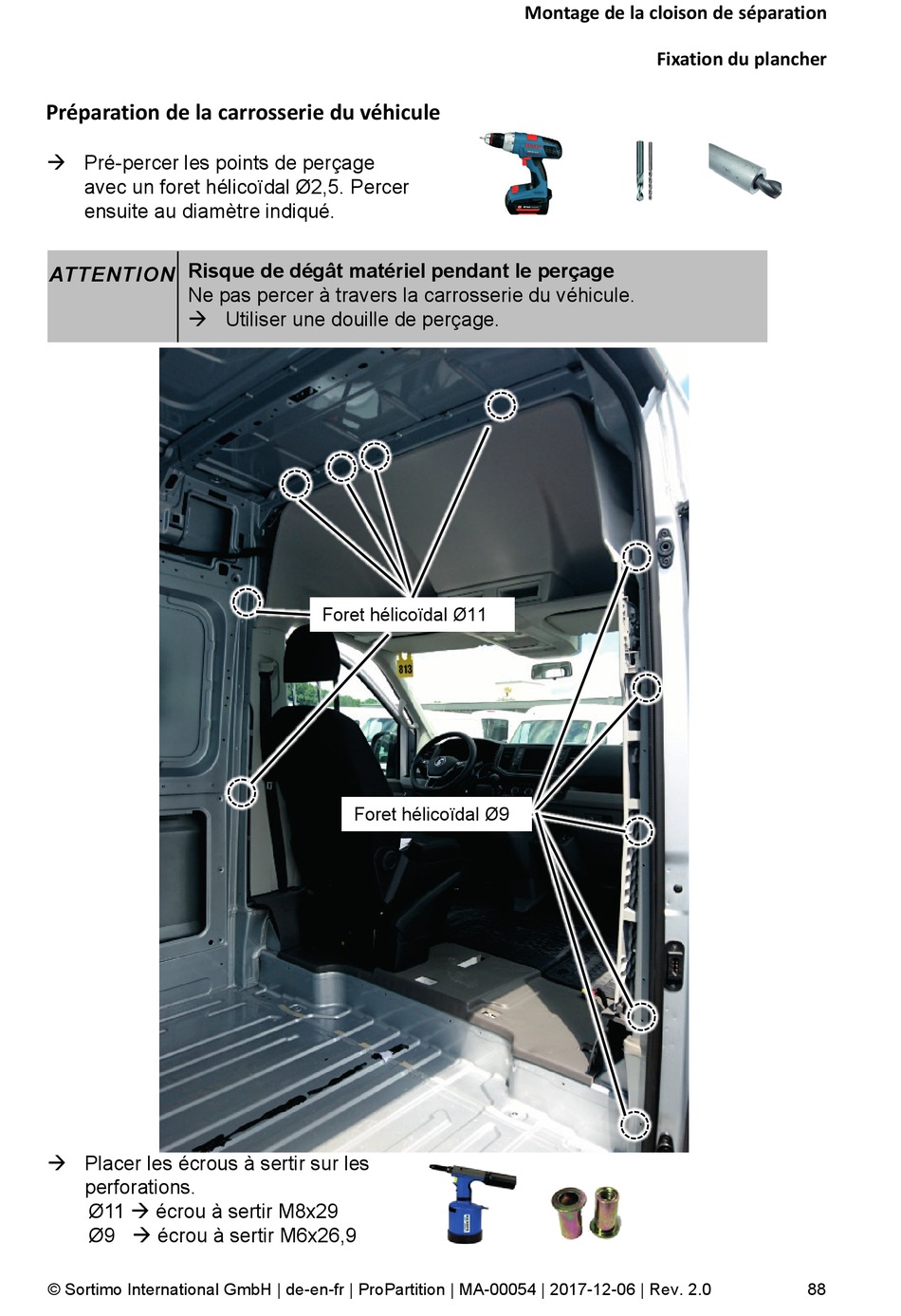

Préparation de la carrosserie du véhicule
 Pré-percer les points de perçage
avec un foret hélicoïdal Ø2,5. Percer
ensuite au diamètre indiqué.
Risque de dégât matériel pendant le perçage
ATTENTION
Ne pas percer à travers la carrosserie du véhicule.
 Utiliser une douille de perçage.
 Placer les écrous à sertir sur les
perforations.
Ø11  écrou à sertir M8x29
Ø9  écrou à sertir M6x26,9
© Sortimo International GmbH | de-en-fr | ProPartition | MA-00054 | 2017-12-06 | Rev. 2.0
Foret hélicoïdal Ø11
Foret hélicoïdal Ø9
Montage de la cloison de séparation
Fixation du plancher
