Sortimo ProPartition Montageanleitung Seite 103

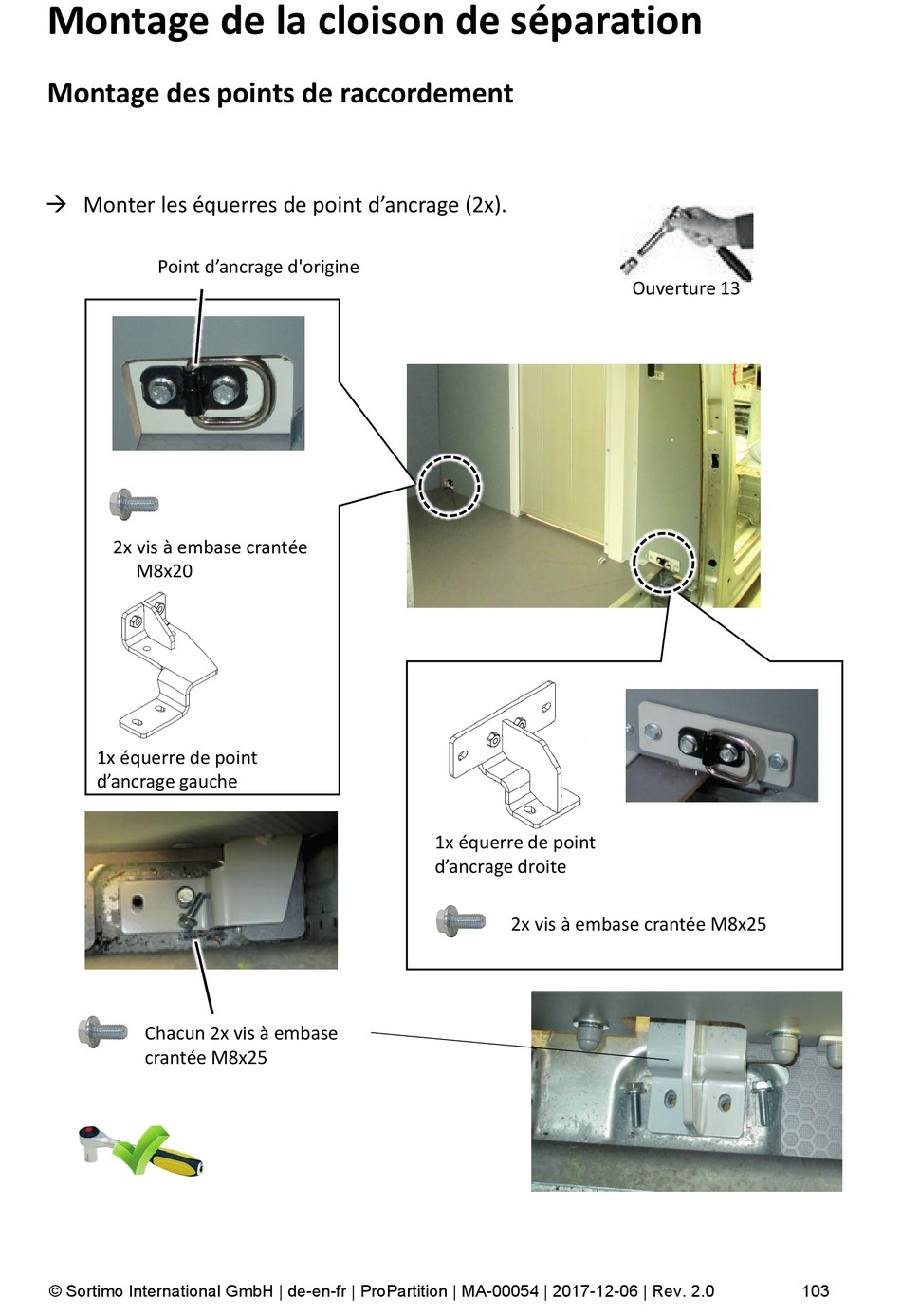

Montage de la cloison de séparation
Montage des points de raccordement
 Monter les équerres de point d'ancrage (2x).
Point d'ancrage d'origine
2x vis à embase crantée
M8x20
1x équerre de point
d'ancrage gauche
Chacun 2x vis à embase
crantée M8x25
© Sortimo International GmbH | de-en-fr | ProPartition | MA-00054 | 2017-12-06 | Rev. 2.0
1x équerre de point
d'ancrage droite
2x vis à embase crantée M8x25
Ouverture 13
103
