S8000 Remote Bedienungsanleitung
2.6.5 Abgesetzter Temperaturfühler
1. Drehen Sie den Stecker des Temperaturfühlers soweit bis er in die zugehörige
Steckdose mit der Aufschrift REMOTE TEMPERATURE passt (s. Abb. 11).
2. Drücken Sie den Stecker nun in die Buchse bis er einrastet. HINWEIS:
Versuchen Sie es dabei nicht mit Gewalt. Wenn es nicht gleich
passen sollte, drehen Sie den Stecker so lange bis er einrastet und
dann leicht hinein geht.
3. Zum Entfernen des Steckers ziehen Sie die Hülse entlang der Steckerachse
zurück, um die Arretierung zu lösen, und ziehen Sie ihn dann behutsam aus
der Buchse. HINWEIS: Versuchen Sie nicht, den Stecker gleich am
Kabel herauszuziehen; vergewissern Sie sich, dass die Haltehülse
gelöst ist.
2.6.6

USB Kommunikations-Schnittstellen-Anschluss

Das Gerät bietet einen USB-Anschluss für den Einsatz der Applikationssoftware auf einem
PC. Ein passendes Verbindungskabel gehört zum Lieferumfang des Geräts.
1. Überprüfen Sie die richtige Ausrichtung des Steckers und führen Sie ihn
behutsam in die Buchse mit der Aufschrift USB (s. Abb. 12).
2. Zum Entfernen des Steckers ziehen Sie ihn am Steckergehäuse aus der
Buchse. HINWEIS: Versuchen Sie nicht, den Stecker am Kabel aus
der Buchse zu ziehen.
Michell Instruments
SE N SO R
RE M O TE
RE
PR ES SU
U C ER
TR A N SD

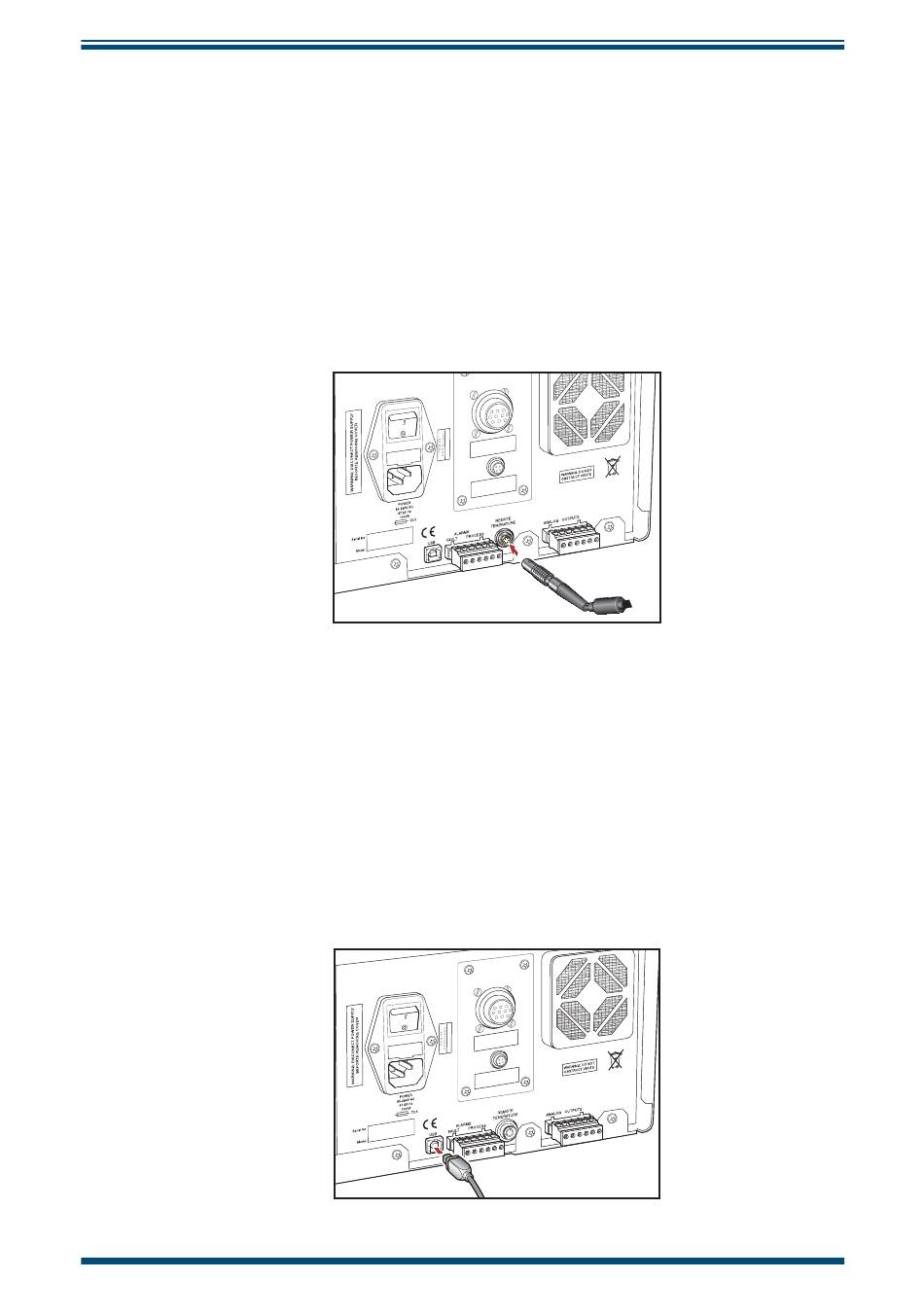

Abb 11 Temperaturfühler-Anschluss
SE N SO R
RE M O TE
RE
PR ES SU
U C ER
TR A N SD

USB-Anschluss

Abb 12
INSTALLATION
15
