S8000 Remote Bedienungsanleitung
Für die Anschlüsse der drei Analogausgänge wird ein 6-poliger Schraubklemmen-
Steckverbinder verwendet (s. Abb. 7). Alle Ausgänge sind 2-polig, positiv-ansteigende Signale
bezogen auf ein gemeinsames 0 Volt-Niveau. Um die drei Kanäle sicher unterscheiden zu
können, ist es empfehlenswert, einen schwarzen Leiterdraht für alle Kanäle als Nullleiter
gemeinsam zu verwenden und für das positive Signal jeweils eine andere Aderfarbe für die
Kanäle zu wählen.
Beim Anschließen der Analogausgänge ist für jeden Kanal zu beachten:
1.
Entfernen Sie den 6-poligen Schraubklemmenblock vom Steckverbinder des
Analogausgangs.
2.
Manteln Sie den schwarzen Draht als Nullleiteranschluss für den
ca. 6 mm (0,25") ab, führen Sie den blanken Draht in die
schrauben ihn im Klemmenblock fest. Überdrehen Sie nicht die Schraube.
3.
Manteln Sie den farbigen Draht für die Signalverbindung am
ca. 6 mm (0,25") ab, führen Sie den blanken Draht in die
und schrauben ihn im Klemmenblock fest.
Schraube.
4.
Wiederholen Sie die Arbeitsschritte 1 und 2 für die beiden anderen
Ausgangskanäle und wählen Sie für die
eine andere Aderfarbe.
5.
Positionieren Sie den Klemmenblock nun über den mit
gekennzeichneten Steckverbinder und drücken Sie ihn fest auf den
Verbindersockel.
Michell Instruments
SE N SO R
R EM O TE
R E
P R ES SU
U C ER
TR A N SD

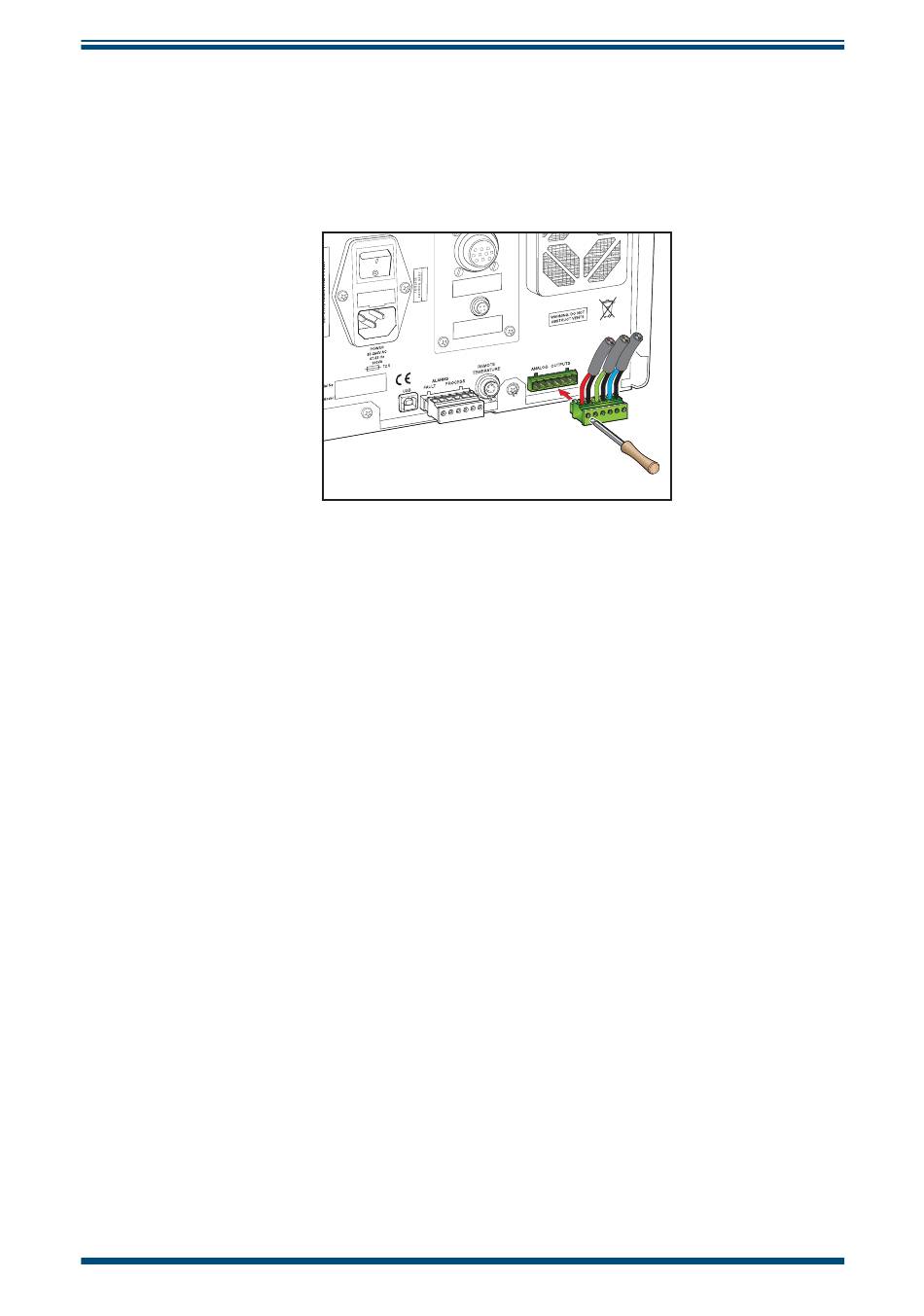

Abb 7
Analogausgangsanschlüsse
OP2
INSTALLATION
CH1
COM1
-Klemme und
OP1
-Ausgang
OP1
-Klemme
Überdrehen Sie nicht die
OP3
- und
-Ausgänge jeweils

ANALOG OUTPUTS

-Kanal
11
