BETRIEB
3.2

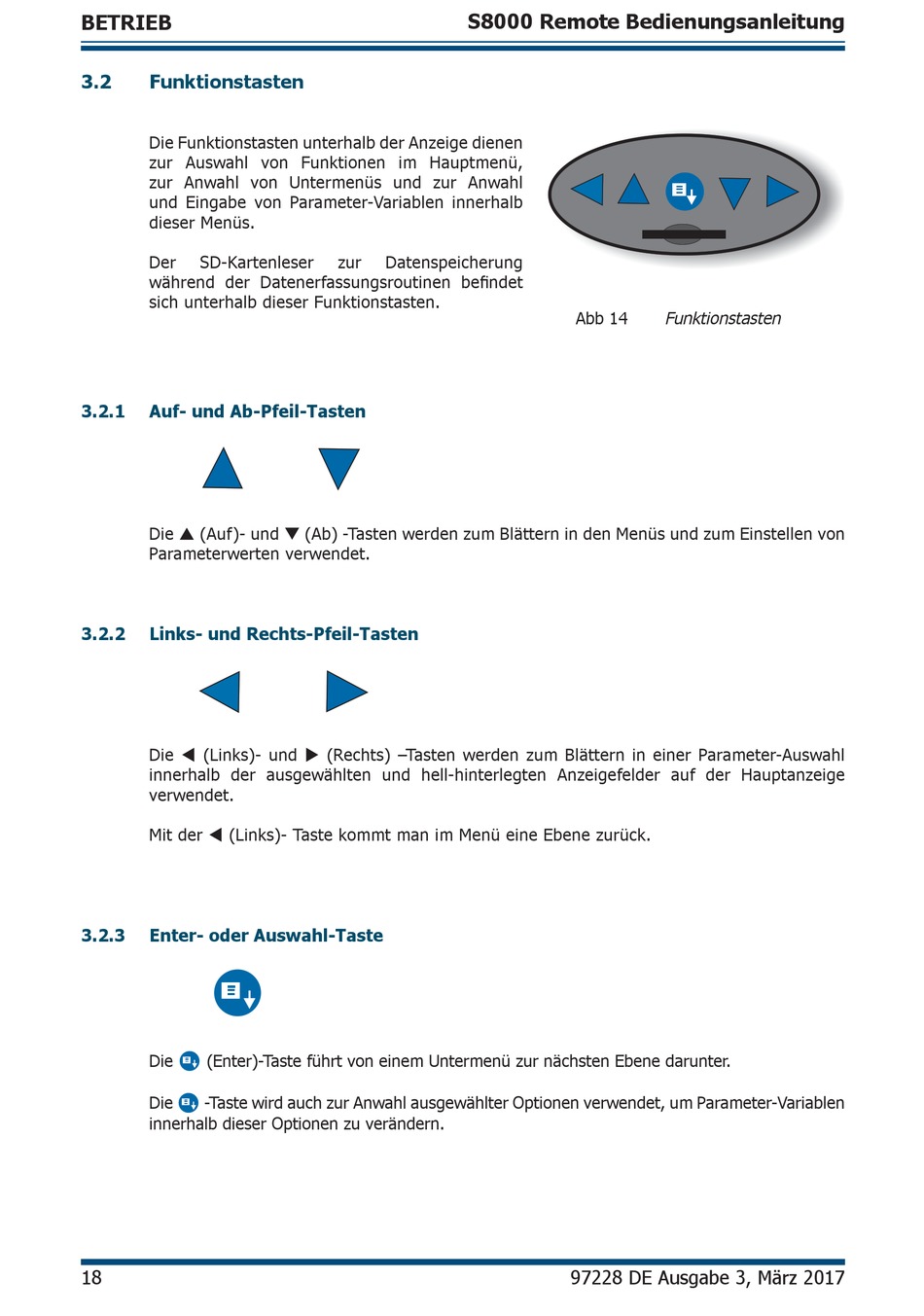

Funktionstasten
Die Funktionstasten unterhalb der Anzeige dienen
zur Auswahl von Funktionen im Hauptmenü,
zur Anwahl von Untermenüs und zur Anwahl
und Eingabe von Parameter-Variablen innerhalb
dieser Menüs.
Der
SD-Kartenleser
während der Datenerfassungsroutinen befi ndet
sich unterhalb dieser Funktionstasten.
3.2.1
Auf- und Ab-Pfeil-Tasten
Die (Auf)- und (Ab) -Tasten werden zum Blättern in den Menüs und zum Einstellen von
Parameterwerten verwendet.
3.2.2
Links- und Rechts-Pfeil-Tasten
Die (Links)- und (Rechts) –Tasten werden zum Blättern in einer Parameter-Auswahl
innerhalb der ausgewählten und hell-hinterlegten Anzeigefelder auf der Hauptanzeige
verwendet.
Mit der (Links)- Taste kommt man im Menü eine Ebene zurück.
3.2.3
Enter- oder Auswahl-Taste
Die
(Enter)-Taste führt von einem Untermenü zur nächsten Ebene darunter.
Die
-Taste wird auch zur Anwahl ausgewählter Optionen verwendet, um Parameter-Variablen
innerhalb dieser Optionen zu verändern.
18
S8000 Remote Bedienungsanleitung
zur
Datenspeicherung
Funktionstasten
Abb 14
97228 DE Ausgabe 3, März 2017
