Umbau Des S8000 Für Den Einbau In Ein Rack - Michell Instruments S8000 Bedienungsanleitung

INSTALLATION

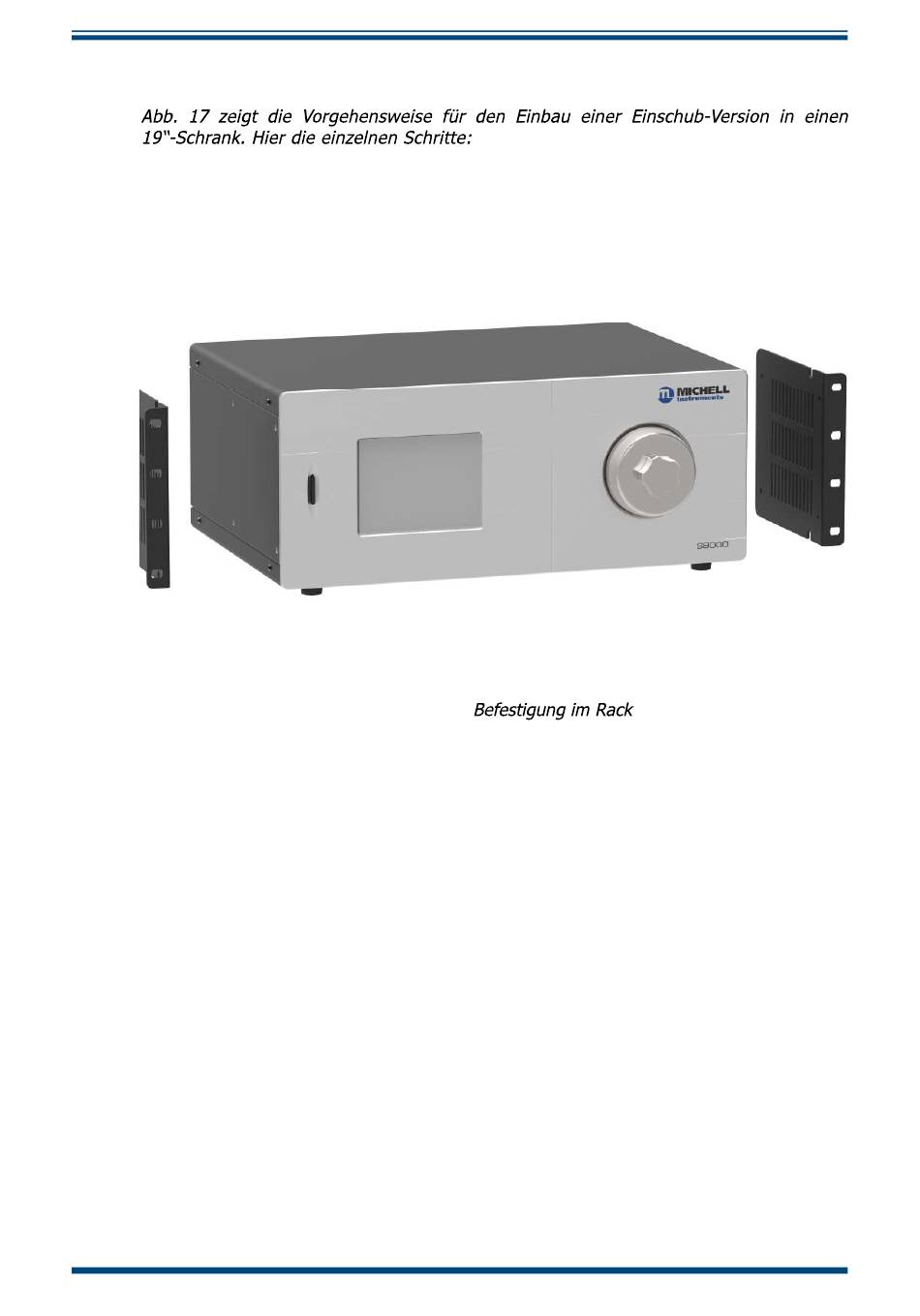

2.7 Umbau des S8000 für den Einbau in ein Rack
1. Legen Sie das Gerät auf die linke Seite und entfernen Sie die vier Schrauben
und Unterlegscheiben der Seitenwand.
2. Richten Sie die Bohrungen des rechten Haltewinkels an den entsprechenden
Bohrungen auf der rechten Seite des Geräts aus, wobei der Flansch des
Winkels nach außen zeigt.
3. Stecken Sie die vier Schrauben mit Unterlegscheiben durch den Haltewinkel
und ziehen Sie sie per Hand fest.
4. Überprüfen Sie, ob die Vorderseiten von Flansch und Gerät bündig sind
und schrauben Sie anschließend die Schrauben fest.
5. Drehen Sie das Gerät jetzt auf die rechte Seite und wiederholen Sie die
Schritte 1 bis 4.
Der Ausbau des Geräts aus dem Rack geschieht in umgekehrter Reihenfolge.
20
Bedienungsanleitung S8000
Abbildung 16
97488 Ausgabe 4, Mai 2019
