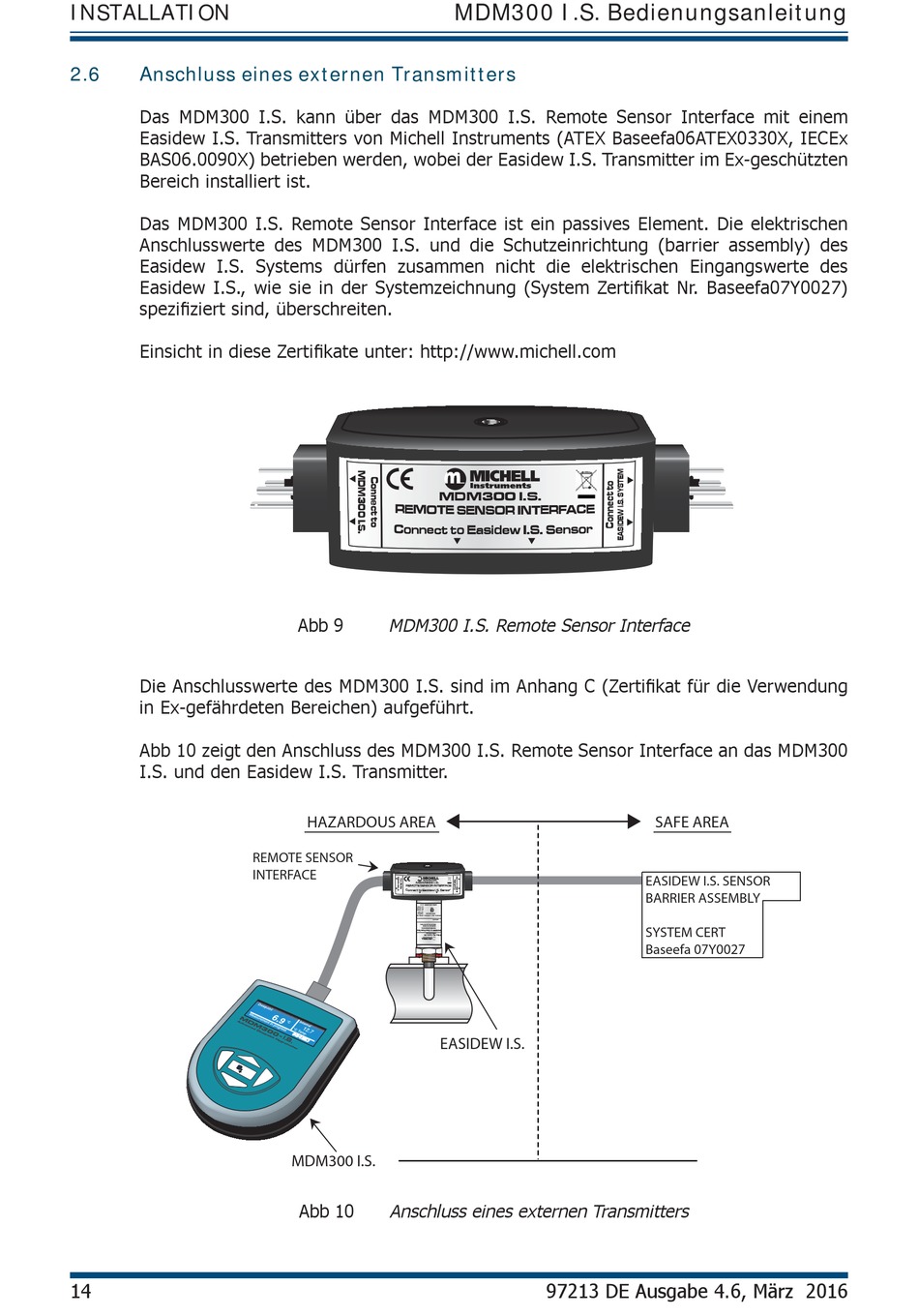

INSTALLATION
2.6
Anschluss eines externen Transmitters
Das MDM300 I.S. kann über das MDM300 I.S. Remote Sensor Interface mit einem
Easidew I.S. Transmitters von Michell Instruments (ATEX Baseefa06ATEX0330X, IECEx
BAS06.0090X) betrieben werden, wobei der Easidew I.S. Transmitter im Ex-geschützten
Bereich installiert ist.
Das MDM300 I.S. Remote Sensor Interface ist ein passives Element. Die elektrischen
Anschlusswerte des MDM300 I.S. und die Schutzeinrichtung (barrier assembly) des
Easidew I.S. Systems dürfen zusammen nicht die elektrischen Eingangswerte des
Easidew I.S., wie sie in der Systemzeichnung (System Zertifi kat Nr. Baseefa07Y0027)
spezifi ziert sind, überschreiten.
Einsicht in diese Zertifi kate unter: http://www.michell.com
Die Anschlusswerte des MDM300 I.S. sind im Anhang C (Zertifi kat für die Verwendung
in Ex-gefährdeten Bereichen) aufgeführt.
Abb 10 zeigt den Anschluss des MDM300 I.S. Remote Sensor Interface an das MDM300
I.S. und den Easidew I.S. Transmitter.
14
REM OTE SENSOR INTERF AC E
Con nect to Easidew I.S. Sens or
MDM300 I.S. Remote Sensor Interface
Abb 9
HAZARDOUS AREA
REMOTE SENSOR
INTERFACE
MDM300 I.S.
REMOTE SENSOR INTERFACE
Connect to Easidew I.S. Sensor
MDM300 I.S.
Abb 10
Anschluss eines externen Transmitters
MDM300 I.S. Bedienungsanleitung
MDM300 I.S.
EASIDEW I.S.
97213 DE Ausgabe 4.6, März 2016
SAFE AREA
EASIDEW I.S. SENSOR
BARRIER ASSEMBLY
SYSTEM CERT
Baseefa 07Y0027
