INSTALLATION
2.6.4
Taupunkt-Sensor-Anschluss
Der Taupunkt-Sensor enthält das optische System und den Taupunkt-Spiegel. Er wird mit
einem Bajonett-Verschluss befestigt, um eine leichte und sichere Verbindung über das
mitgelieferte Sensorkabel mit dem Gerät zu gewährleisten.
1.
Vergewissern Sie sich vor dem Anschließen, dass die Oberfl äche des Sensor-
Spiegels vollständig sauber ist (näheres zur Säuberung in Kap. 5 – Wartung).
2.
Wird der Sensor in einem abgedichteten Gassystem installiert, so muss er
sicher und ohne Undichtigkeiten befestigt werden. Stellen Sie sicher, dass der
Probegasfl uss am Sensor korrekt eingestellt ist.
3.
Die Anbindung des abgesetzten Sensors an das Probegas ist entweder ein
fest installierter Probegas-Zugang, in den der Sensor eingebracht wird, oder
ein Sensorblock (s. Abb. 10), der direkt am Sensor angebracht ist und um
den das Probegas herumströmen kann. Für die Zuführung des Probegases in
den Sensorblock werden Kupplungen benötigt, die direkt in den ⅛" NPT(F)-
Anschluss eingeschraubt werden können. Eine Dowty-Unterlegscheibe dient
zur Abdichtung der Verbindung zwischen Sensor und Block.
4.
Wird der Sensor in einer abgedichteten, aber offenen Umgebung angebracht,
z.B. in einer Glove-Box, einer Klimakammer oder eines zu überwachenden
Raumes, so stellen Sie sicher, dass der Sensor ausreichend gegen mögliche
Bewegungen gesichert und so positioniert ist, dass er von dem maßgeblichen
Fluss des zu messenden Probegases ausreichend umgeben wird.
5.

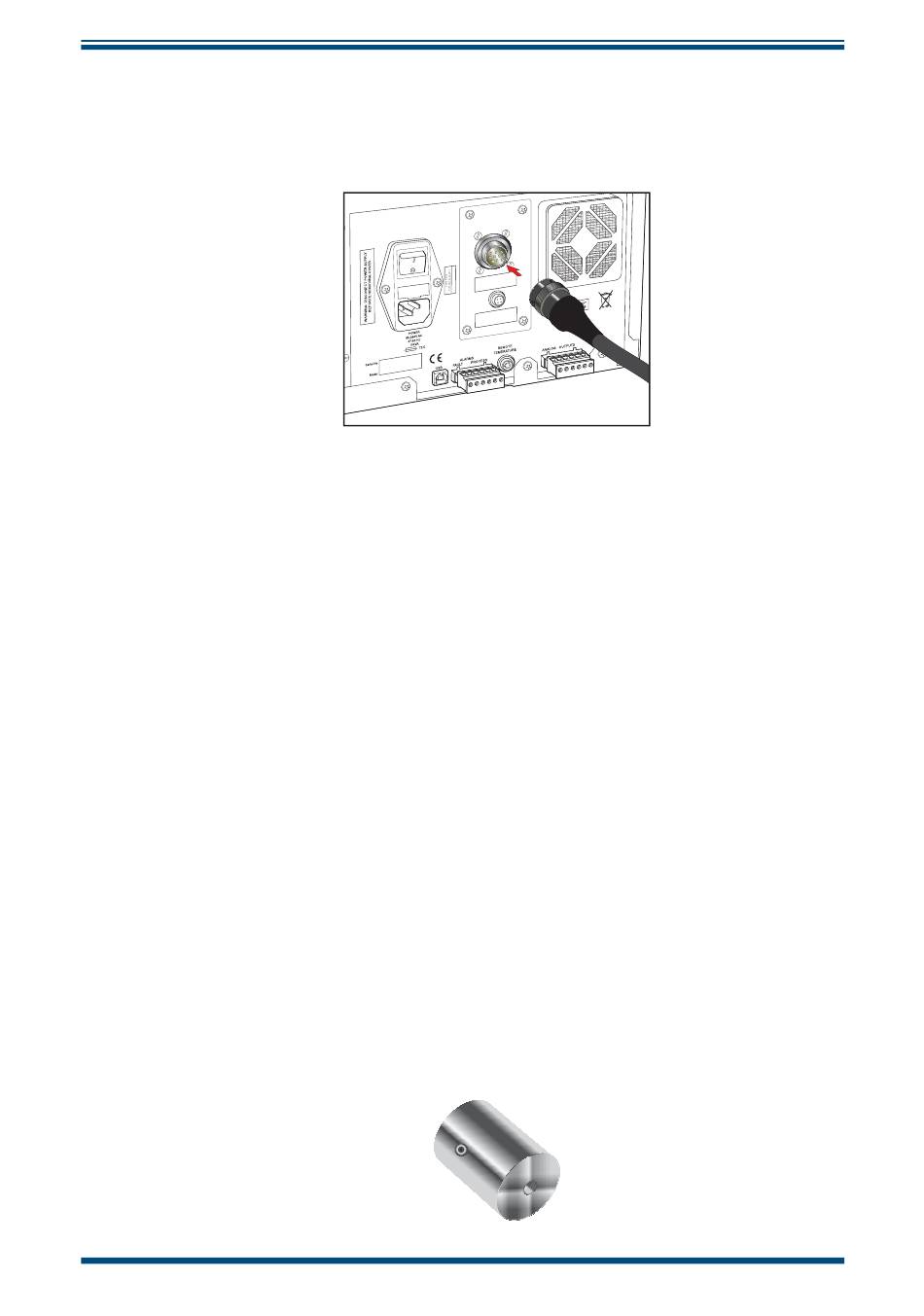

Verbinden Sie das Sensorkabel mit dem Gerät über den entsprechenden
Anschluss an der Gehäuserückwand. Der Stecker hat einen 2-teiligen
Bajonett-Verschluss. Führen Sie den Stecker in die Buchse und drehen Sie
ihn, bis Nase und Aussparung ineinandergreifen. Drehen Sie nun am Stecker
die Außenhülse nach rechts und drücken dabei gleichzeitig den Stecker
hinein. Mit einer ¼ Umdrehung ist der Stecker fest verbunden.
6.
Wird ein abgesetzter Temperaturfühler verwendet, so stellen Sie sicher,
dass der Fühler ausreichend gegen mögliche Bewegungen gesichert und
so positioniert ist, dass er von dem maßgeblichen Fluss des zu messenden
Probegases ausreichend umgeben wird.
14
S8000 Remote Bedienungsanleitung
SE N SO R
RE M O TE
PR ES SU
RE
U CE R
TR A N SD
Abb 9
Taupunkt- Sensor
Abb 10
Sensor-Block
97228 DE Ausgabe 3, März 2017
