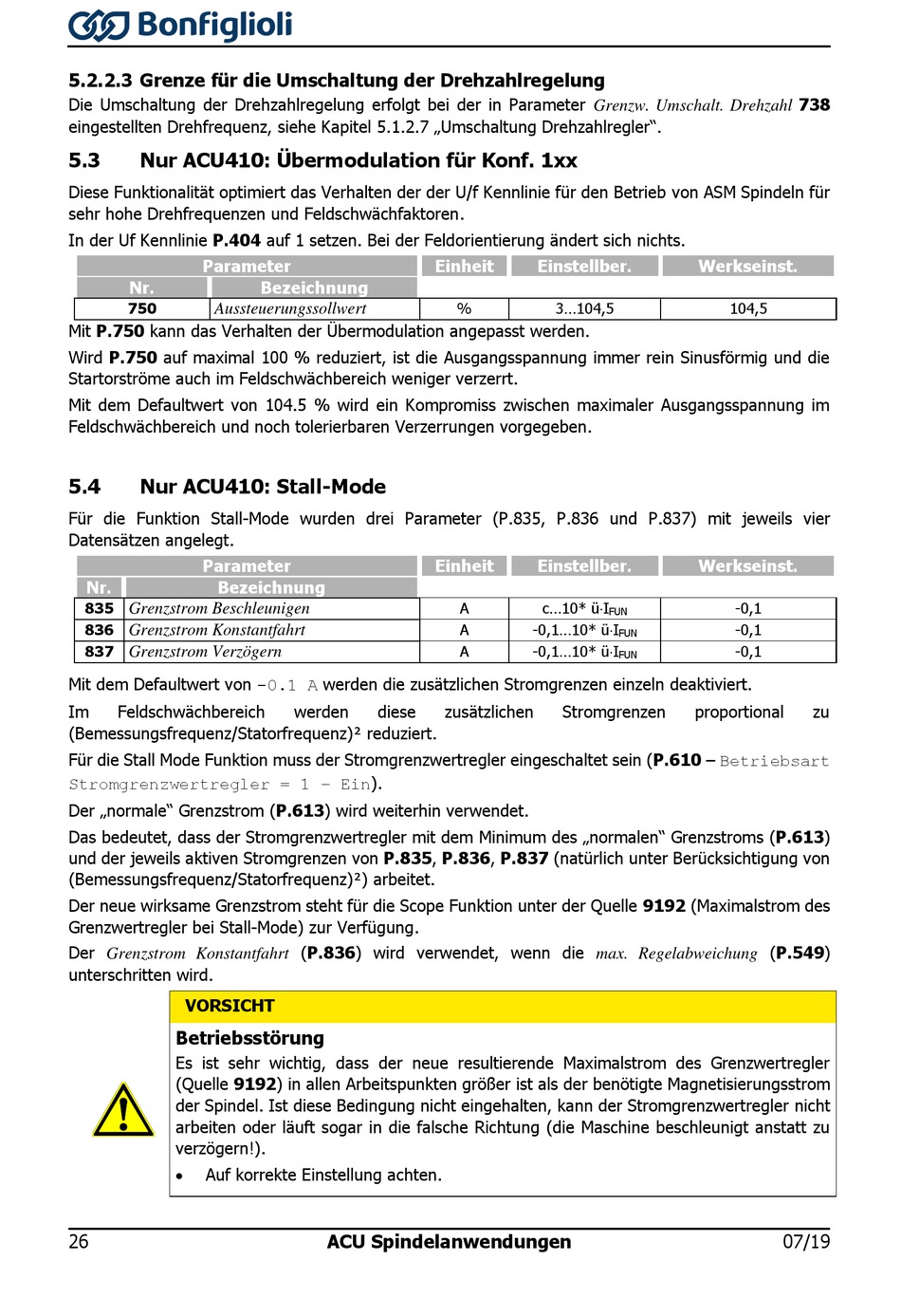

5.2.2.3 Grenze für die Umschaltung der Drehzahlregelung
Die Umschaltung der Drehzahlregelung erfolgt bei der in Parameter Grenzw. Umschalt. Drehzahl 738
eingestellten Drehfrequenz, siehe Kapitel 5.1.2.7 „Umschaltung Drehzahlregler".
5.3 Nur ACU410: Übermodulation für Konf. 1xx
Diese Funktionalität optimiert das Verhalten der der U/f Kennlinie für den Betrieb von ASM Spindeln für
sehr hohe Drehfrequenzen und Feldschwächfaktoren.
In der Uf Kennlinie P.404 auf 1 setzen. Bei der Feldorientierung ändert sich nichts.
Parameter
Nr.
750
Aussteuerungssollwert
Mit P.750 kann das Verhalten der Übermodulation angepasst werden.
Wird P.750 auf maximal 100 % reduziert, ist die Ausgangsspannung immer rein Sinusförmig und die
Startorströme auch im Feldschwächbereich weniger verzerrt.
Mit dem Defaultwert von 104.5 % wird ein Kompromiss zwischen maximaler Ausgangsspannung im
Feldschwächbereich und noch tolerierbaren Verzerrungen vorgegeben.
5.4

Nur ACU410: Stall-Mode

Für die Funktion Stall-Mode wurden drei Parameter (P.835, P.836 und P.837) mit jeweils vier
Datensätzen angelegt.
Parameter
Nr. Bezeichnung
835
Grenzstrom Beschleunigen
836
Grenzstrom Konstantfahrt
837
Grenzstrom Verzögern
Mit dem Defaultwert von -0.1 A werden die zusätzlichen Stromgrenzen einzeln deaktiviert.
Im Feldschwächbereich
(Bemessungsfrequenz/Statorfrequenz)² reduziert.
Für die Stall Mode Funktion muss der Stromgrenzwertregler eingeschaltet sein (P.610 – Betriebsart
Stromgrenzwertregler = 1 – Ein).
Der „normale" Grenzstrom (P.613) wird weiterhin verwendet.
Das bedeutet, dass der Stromgrenzwertregler mit dem Minimum des „normalen" Grenzstroms (P.613)
und der jeweils aktiven Stromgrenzen von P.835, P.836, P.837 (natürlich unter Berücksichtigung von
(Bemessungsfrequenz/Statorfrequenz)²) arbeitet.
Der neue wirksame Grenzstrom steht für die Scope Funktion unter der Quelle 9192 (Maximalstrom des
Grenzwertregler bei Stall-Mode) zur Verfügung.
Der Grenzstrom Konstantfahrt (P.836) wird verwendet, wenn die max. Regelabweichung (P.549)
unterschritten wird.
VORSICHT
Betriebsstörung
Es ist sehr wichtig, dass der neue resultierende Maximalstrom des Grenzwertregler
(Quelle 9192) in allen Arbeitspunkten größer ist als der benötigte Magnetisierungsstrom
der Spindel. Ist diese Bedingung nicht eingehalten, kann der Stromgrenzwertregler nicht
arbeiten oder läuft sogar in die falsche Richtung (die Maschine beschleunigt anstatt zu
verzögern!).
 Auf korrekte Einstellung achten.
26
Bezeichnung
werden diese
ACU Spindelanwendungen
Einheit Einstellber.
% 3...104,5
Einheit Einstellber.
A c...10* üI
A -0,1...10* üI
A -0,1...10* üI
zusätzlichen Stromgrenzen
Werkseinst.
104,5
Werkseinst.
-0,1
FUN
-0,1
FUN
-0,1
FUN
proportional zu
