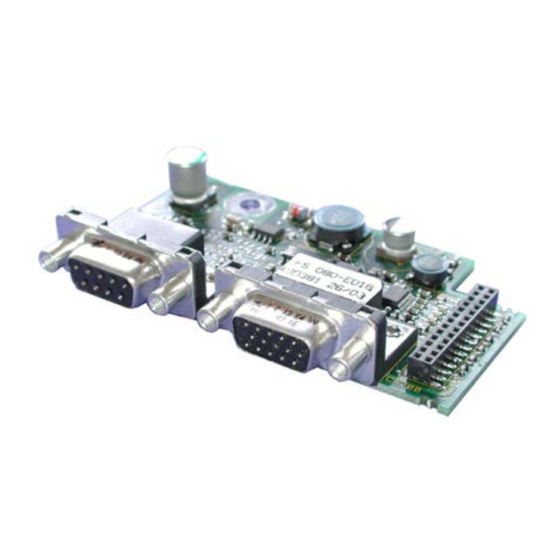

- Seite 1 COMBIVERT BETRIEBSANLEITUNG Geberinterface Kanal 1 Resolver Kanal 2 variabel Mat.No. Rev. DRF5ZDM-K001...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise ..................4 Gültigkeit ......................4 1.2 Qualifikation ......................4 2. Produktbeschreibung ..................5 Allgemeines ......................5 Materialnummer ....................5 Lieferumfang als Option oder Ersatzteillieferung ..........5 Mechanischer Einbau ..................6 3. Beschreibung des Interfaces ................ 6 Kanal 1 .......................6 3.1.1 Spezifikationen ....................6 3.1.2 Beschreibung der Buchse X3A ................6 3.1.3 Eingangssignale Kanal 1 ..................7... -
Seite 4: Sicherheitshinweise
ßerhalb unserer Kontrollmöglichkeiten und liegt daher ausschließlich im Verant- den Anwender wortungsbereich des Anwenders. Die bei KEB eingesetzten Halbleiter und Bauteile sind für den Einsatz in indus- triellen Produkten entwickelt und ausgelegt. Wenn der KEB COMBIVERT in Einsatz unter Maschinen eingesetzt wird, die unter Ausnahmebedingungen arbeiten, lebens- besonderen wichtige Funktionen, lebenserhaltende Maßnahmen oder eine außergewöhliche... -
Seite 5: Produktbeschreibung
Materialnummer Resolver Allgemeines Die von KEB gelieferten Schnittstellenkarten umfassen jeweils zwei Schnittstellen. Da die unterschiedlichsten Kombinationen erhältlich sind, wird jede Schnittstelle in einer eigenen Anleitung beschrieben. Die Anleitung umfasst den Einbau der Schnittstellenkarte, den An- schluss sowie die Inbetriebnahme eines passenden Gebers. Weitere Informationen und Parametereinstellungen können der Applikationsanleitung des Umrichters/Servo entnom-... -
Seite 6: Mechanischer Einbau
Resolver auf Kanal 1 Mechanischer Einbau Jegliche Arbeiten am Umrichter sind nur durch autorisiertes Personal unter Beachtung der gültigen EMV und Sicherheitsbestimmungen durchzuführen. • Umrichter spannungsfrei schalten und Kondensatorentladezeit abwarten • Operator abziehen • Plastikabdeckung entfernen • Befestigungsschraube entfernen • Schnittstellenkarte von der Buchsenleiste beginnend gerade aufstecken •... -
Seite 7: Eingangssignale Kanal 1
Resolver auf Kanal 1 3.1.3 Eingangssignale Kanal 1 3.1.3.1 Signalspuren Bei der Resolverschnittstelle wird an den Klemmen REF_HI und REF_LO eine sinusför- mige Spannung ausgegeben, welche im Resolver die Erregerwicklung speist. Über einen Drehtransformator wird dieses Signal auf den rotierenden Teil des Resolvers übertragen. Das pulsierende Magnetfeld induziert in den beiden um 90°... -
Seite 8: Anschluss Des Gebers
Gehäuse Gesamtschirm Bild 3.3.4 Anschluss des Gebers (gemäß Geberkabel 00F50C1-1xxx) Die schwarz markierten Pinne am Motorgeberstecker (Bild 3.4.4) werden nicht benutzt! 3.1.5 Geberkabel Die KEB Geberkabel entsprechen folgender Spezifikation: Signalleitungen 3 x (2 x 0,14 mm²) Versorgungsleitungen 2 x 0,5 mm² Besonderheiten schleppfähig, ölbeständig Temperaturbereich bis 80 °C dauernd... -
Seite 9: Geberleitungslänge
Resolver auf Kanal 1 3.1.6 Geberleitungslänge Die maximale Geberkabellänge beträgt 50m. Werden längere Geberkabel benötigt setzen Sie sich mit KEB in Verbindung. 3.1.7 Getestete Geber Folgende Resolver wurden von KEB auf ihre Verwendbarkeit getestet: • Tamagawa TS 2620 N21 E11 (Standard) • Tamagawa TS 2641 N11 E64 • LTN RE-15-1-A14 •... -
Seite 10: Spezielle Resolver
Resolver auf Kanal 1 Spezielle Resolver Standardmäßig ist die Verwendung von 2-poligen Resolvern (Polpaarzahl 1) vorgesehen. Soll ein Resolver mit anderer Poolpaarzahl verwendet werden, wird die Polpaarzahl wie ein Getriebefaktor behandelt. Getriebefaktor Nenner ––––––––––––––––––––– = Polpaarzahl Getriebefaktor Zähler Sollen Synchronmotore in dieser Konstellation betrieben werden, muss sichergestellt sein, dass der Wert Polpaarzahl x Getriebefaktor ganzzahlig ist (siehe Beispiel). - Seite 11 Notizen D - 11...
