Anschluss Eines Bremswiderstandes Mit Temperaturüberwachung Gemäß Ul - KEB COMBIVERT Installationsanleitung

Einbau und Anschluss

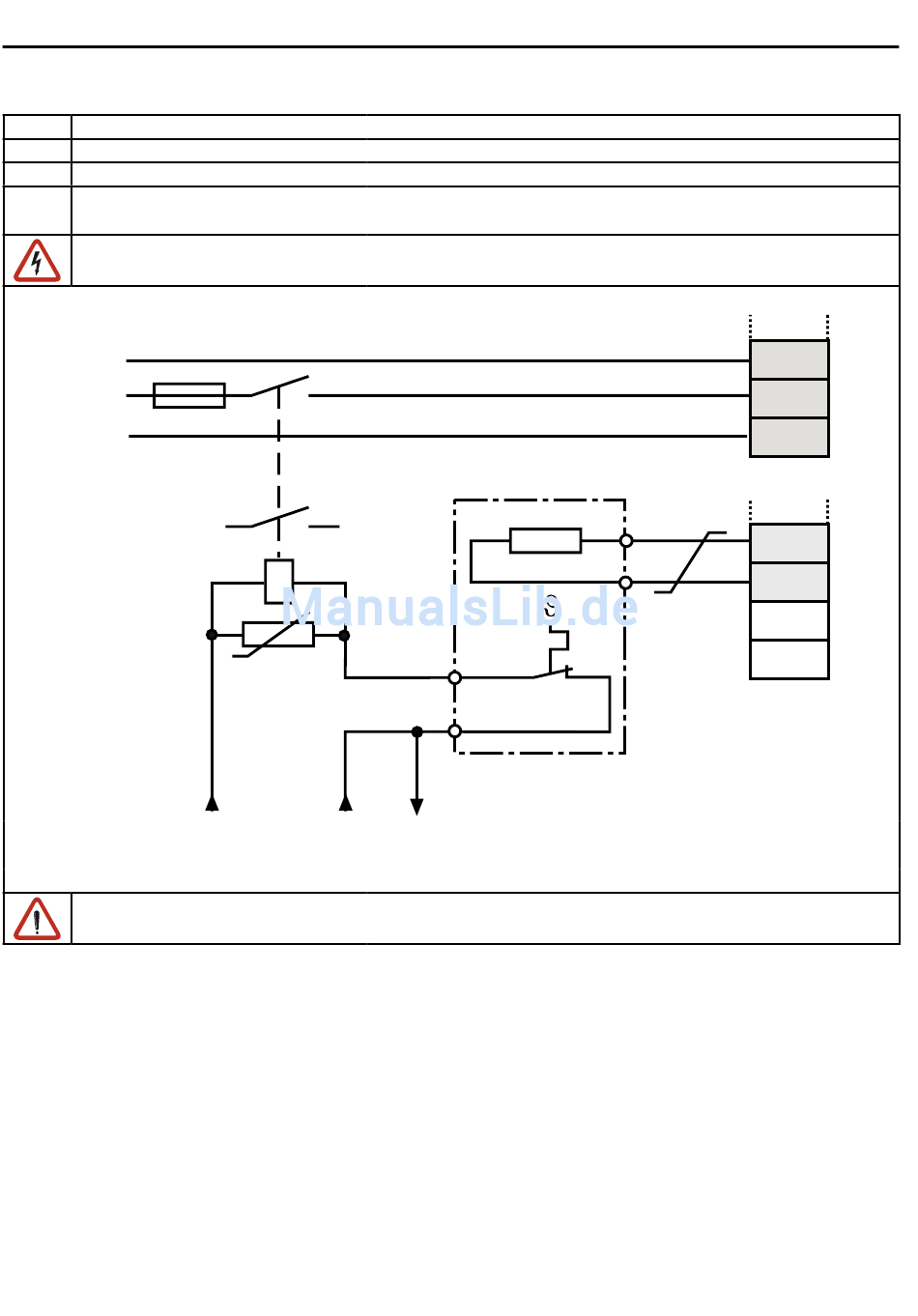

3.3.6 Anschluss eines Bremswiderstandes mit Temperaturüberwachung gemäß UL
• PA, PB Anschluss Bremswiderstand
• technische Daten (siehe Kapitel 2.3)
• bei Auslösung der Temperaturüberwachung wird die Eingangsspannung weggeschaltet
• für zusätzlichen Schutz bei generatorischem Betrieb die Hilfskontakte 11und 12 vom
Netzschütz K1 anschließen (siehe 3.3.5)
Bei einer Eingangsbemessungsspannung von 480 Vac darf kein Bremswiderstand
angeschlossen werden.
N
L
PE
230 V oder 24 V AC/DC
Bremswiderstände können sehr hohe Oberflächentemperaturen entwickeln, daher möglichst
berührungssicher anbringen!
D - 14
12 11
K1
U
Ansteuerung
OH1
OH2
bei 24 V AC/DC
Kontrolle der Auslösung
X1A
X1B
PA
PB
N
L
PE
PA
PB
T1
T 2
