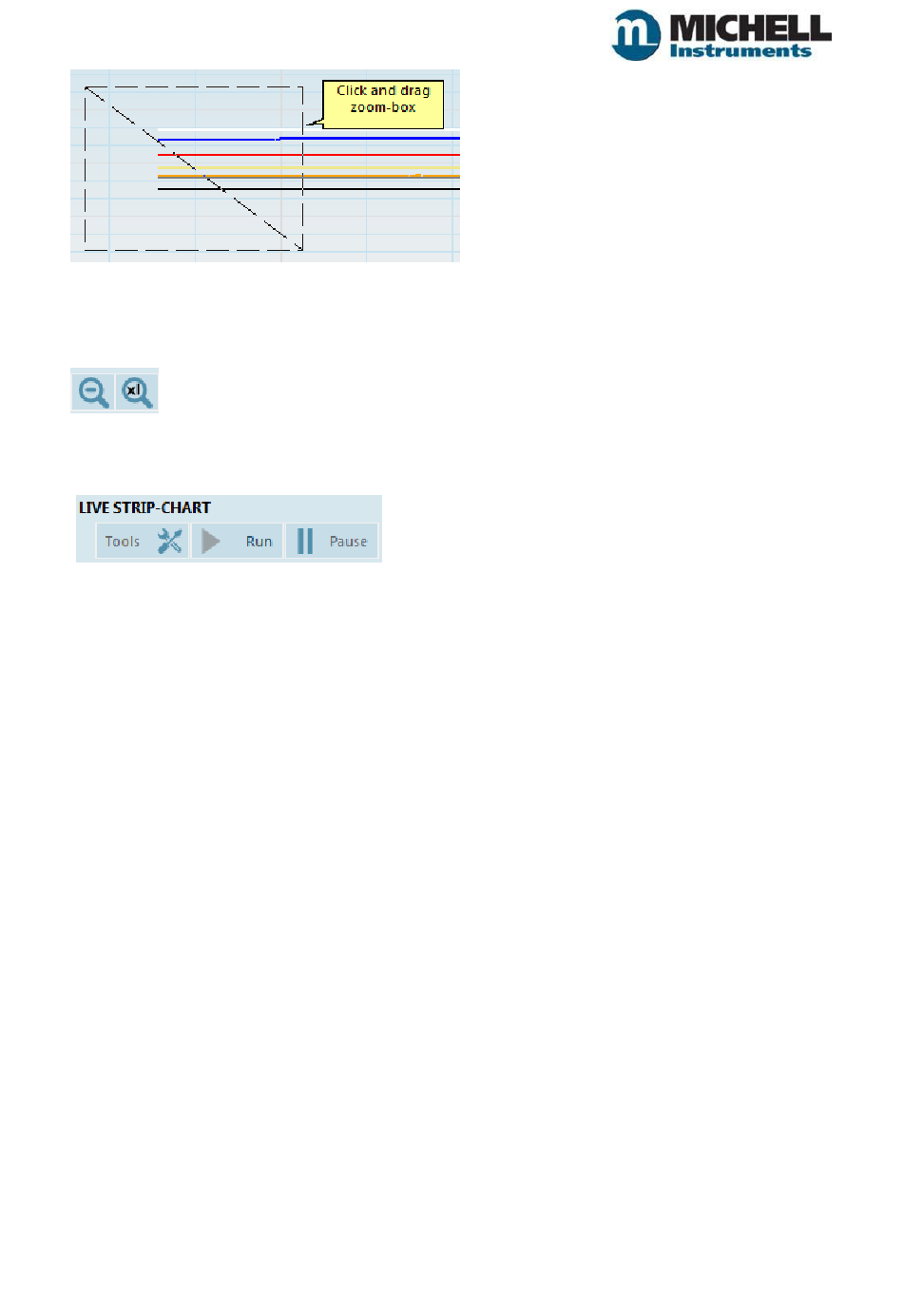

HINWEIS: Beim Heranzoomen wechselt der Diagramm-Modus (oben in der Mitte des Diagramms) auf
„Zoomed in". Es werden keine neuen Daten im Diagramm angezeigt (auch wenn diese im Hintergrund
aufgezeichnet werden).
Zwei Bedienelemente zum Herauszoomen oder zum Zurücksetzen des Zooms befinden sich im oberen
linken Teil des Diagramms.
Die Schaltfläche [Pause] stoppt die Aktualisierung des Diagramms. Mit [Run] (ausführen) werden wieder
neue Daten hinzugefügt, nachdem die Aktualisierung des Diagramms ausgesetzt wurde.
Hauptoptionen
Über die Schaltfläche [OPTIONS] oben im Fenster gelangen Sie wieder in das Fenster mit den
Hauptoptionen.
HINWEIS: Erfassung, Darstellung im Diagramm und Protokollierung in der aktuellen Sitzung endet,
wenn Sie zum Fenster mit den Hauptoptionen zurückkehren.
Protokollierung
Über die Schaltfläche [LOGGING] oben im Fenster wird das Fenster zum Einrichten der Protokollierung
geöffnet.
Einstellung der Protokollierung
Im Fenster „Logging Setup" können Sie eine Logdatei der Geräteparameter in Textform einrichten, starten
und stoppen. Die aufgezeichnete Logdatei ist eine tabulatorgetrennte Textdatei, die leicht in Microsoft
Excel importiert werden kann.
6
Version 1.0, Januar 2018
