Erstellung eines Feuchteprofils

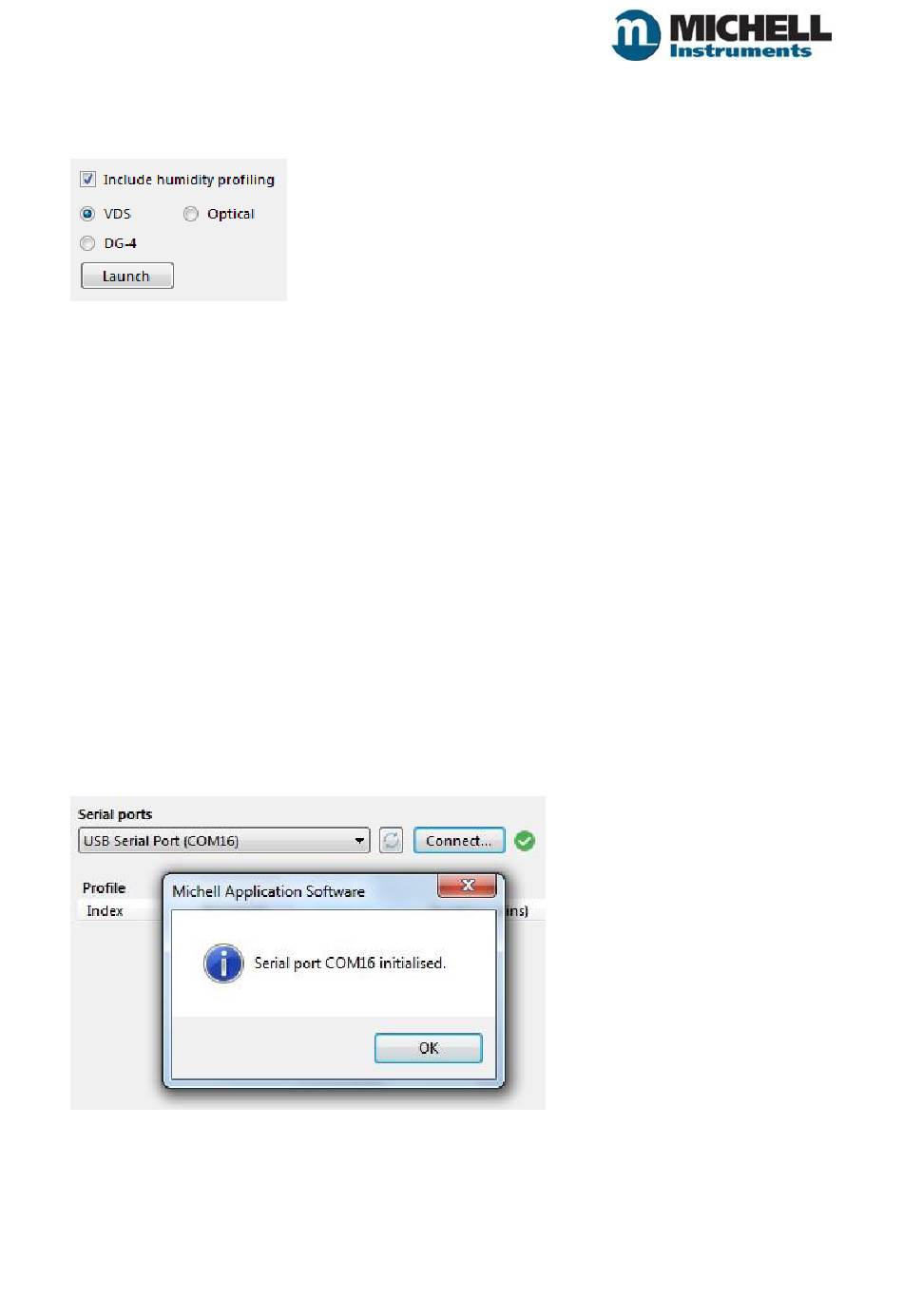

Wenn die automatische Erstellung eines Feuchteprofils erforderlich ist, aktivieren Sie die Option „Include
humidity profiling" im Hauptverbindungsfenster:
HINWEIS: Bei OptiCal mit eingebautem Optidew 1 wählen Sie zuerst den COM-Port für das Optidew 1
und klicken dann auf „Test". Klicken Sie danach auf „Launch" (starten), um das Feuchteprofil-Fenster zu
öffnen. Abschließend klicken Sie auf „Next" (weiter) im Hauptverbindungsfenster.
Wählen Sie den erforderlichen Feuchtegenerator und klicken dann auf [Launch], um das Profil-fenster zu
öffnen.
HINWEIS: Ein VDS-Generator wird mithilfe eines digitalen E/A-Moduls über USB gesteuert. Wenn Sie
VDS auswählen und auf [Launch] klicken, prüft die Software zunächst, ob das E/A-Modul angeschlos-sen
und korrekt installiert ist.
Schlägt die Prüfung fehl, wird eine Warnung angezeigt, und die Profilerstellung ist nicht möglich.
Wenn die Prüfung erfolgreich ist, wird das Profilfenster geöffnet, und die Profilerstellung kann beginnen.
OptiCal und DG-4
Wenn ein Optidew 1 bereits über das Verbindungsfenster verbunden wurde, ist eine weitere Verbindung
über das Profilfenster nicht mehr nötig, weil der optische Generator und das Optidew-Gerät die gleiche
serielle Schnittstelle teilen.
Ansonsten wählen Sie die serielle Schnittstelle, an die OptiCal angeschlossen ist, aus der Liste der Ports
und klicken auf [Connect] (verbinden).
Bei Verwendung von DG-4 muss zuerst eine serielle Schnittstelle ausgewählt werden. Wählen Sie die
Schnittstelle, an die DG-4 angeschlossen ist, aus der Liste der Ports und klicken dann auf [Connect], um
die Verbindung zu testen.
Die Software meldet, ob die gewählte serielle Schnittstelle erfolgreich initialisiert wurde oder nicht.
14
Version 1.0, Januar 2018
