Bedienungsanleitung Optidew
2
INSTALLATION
2.1
Montage
Optidew 401
Der Optidew wurde so entwickelt, dass er auf einer Arbeitsfläche oder einem Tisch
während der Inbetriebnahme platziert werden kann. Alternativ kann er im optionalen
Transportkoffer betrieben werden.
Optidew 501
Das Optidew kann an den vier Montagepunkten in jeder Ecke an der Wand befestigt
werden (Abmessungen der Montagepunkte, siehe Abb. 2). Außerdem kann der
Optidew 501 im Außenbereich montiert werden. Dafür wird ein Schutz vor direkter
Sonneneinstrahlung benötigt. Die Umgebungsbedingungen müssen innerhalb des
im Anhang A Technische Spezifikationen für Umgebungsbedingungen aufgeführten
Bereichs liegen. Es wird empfohlen, die wetterfeste Option zu wählen, wenn das Gerät
im Außenbereich angebracht wird.
Befestigungen
Befestigung mit 4 x M4 + Unterlegscheibe x 15-mm-Schrauben, oder M6 + Unterlegscheibe
x 15-mm-Schrauben. Das Gerät muss auf einem festen Untergrund (z. B. Ziegelwand,
Beton, Holz mit Mindestdicke von 10 mm) oder einer Metallplatte mit einer Dicke von
mindestens 3 mm befestigt werden.
Michell Instruments

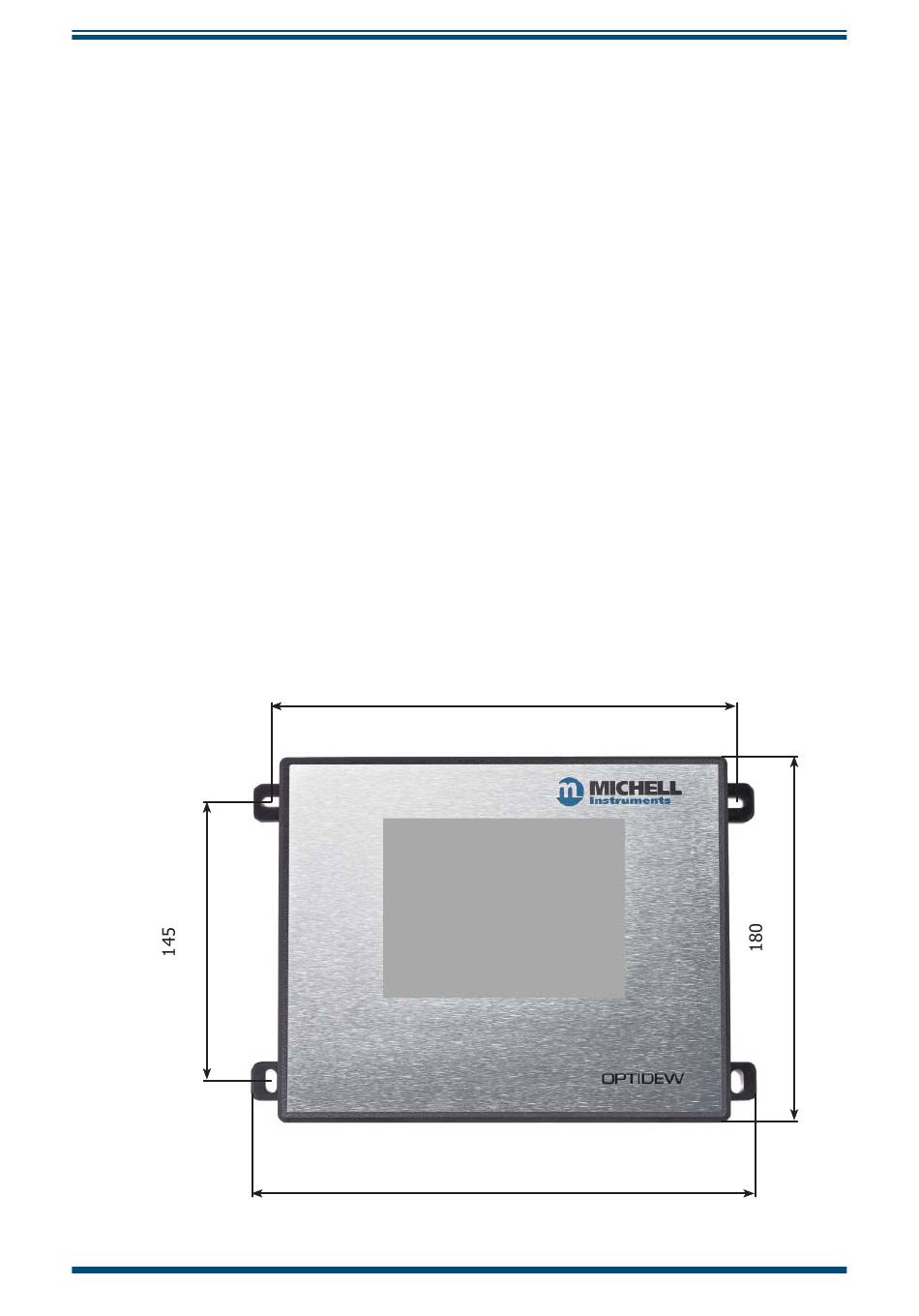

Abbildung 3
Wandmontagepunkte für Optidew 501
240
260
INSTALLATION
3
