2.3.2.2 Stromausgänge
Von links nach rechts werden die letzten 4 Pins dieses Anschlusses für mA Ausgänge
verwendet.
Informationen zur Konfiguration der Analogausgänge stehen in Kapitel 3.2.
Pin-Belegung
mA2
GND
mA1
GND
8

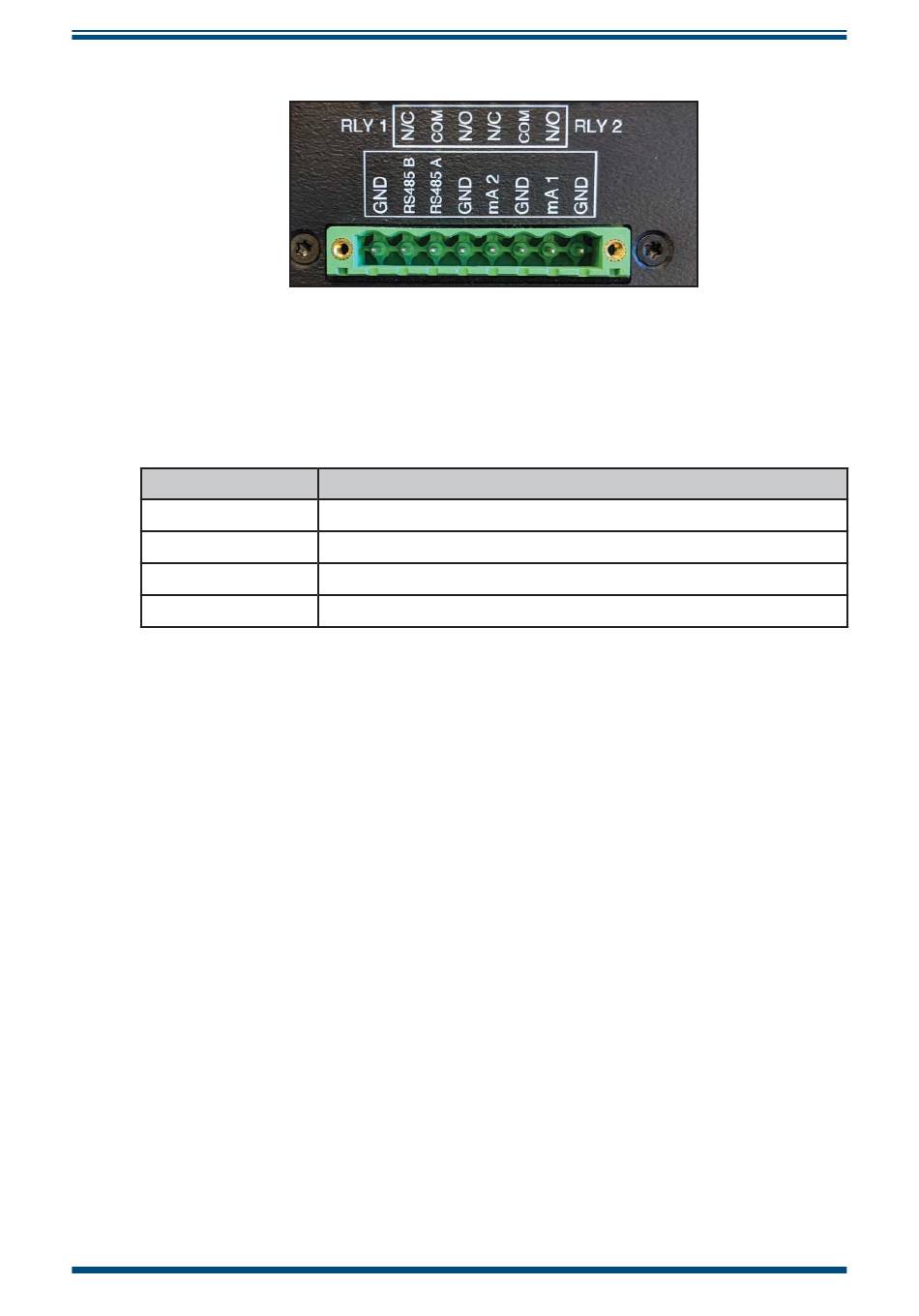

Abbildung 9
Anschluss für Analogausgänge
Kanal 2 Stromausgang
Kanal 2 Erde
Kanal 1 Stromausgang
Kanal 1 Erde
Bedienungsanleitung Optidew
Beschreibung
97551 Version 3.1, Januar 2019
