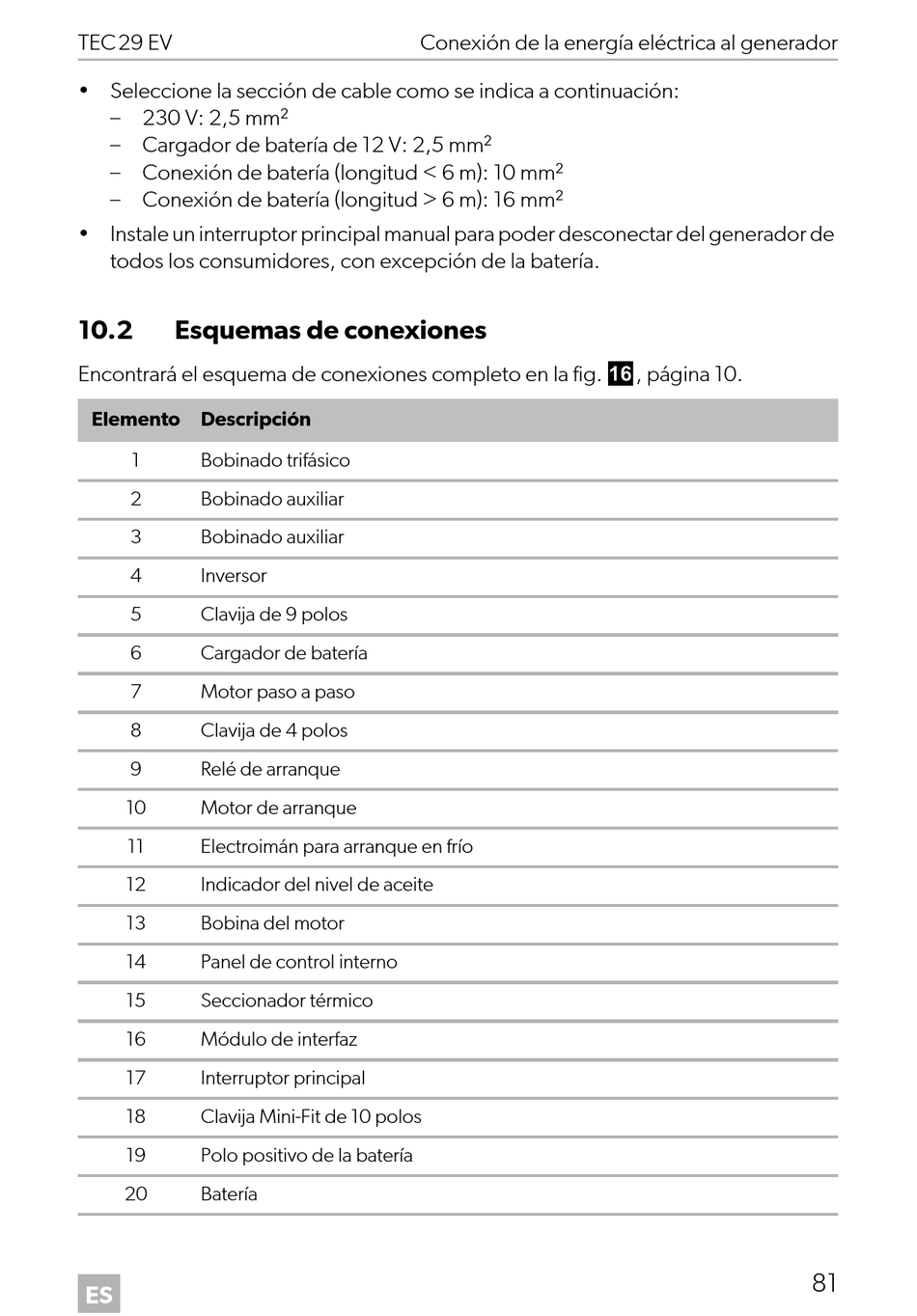

Esquemas De Conexiones - Dometic POWER & CONTROL TEC29 EV Montageanleitung

TEC29 EV
• Seleccione la sección de cable como se indica a continuación:
– 230 V: 2,5 mm²
– Cargador de batería de 12 V: 2,5 mm²
– Conexión de batería (longitud < 6 m): 10 mm²
– Conexión de batería (longitud > 6 m): 16 mm²
• Instale un interruptor principal manual para poder desconectar del generador de
todos los consumidores, con excepción de la batería.
10.2

Esquemas de conexiones

Encontrará el esquema de conexiones completo en la fig. f, página 10.
Elemento Descripción
1 Bobinado trifásico
2 Bobinado auxiliar
3 Bobinado auxiliar
4 Inversor
5 Clavija de 9 polos
6 Cargador de batería
7 Motor paso a paso
8 Clavija de 4 polos
9 Relé de arranque
10 Motor de arranque
11 Electroimán para arranque en frío
12 Indicador del nivel de aceite
13 Bobina del motor
14 Panel de control interno
15 Seccionador térmico
16 Módulo de interfaz
17 Interruptor principal
18 Clavija Mini-Fit de 10 polos
19 Polo positivo de la batería
20 Batería
ES
Conexión de la energía eléctrica al generador
81
