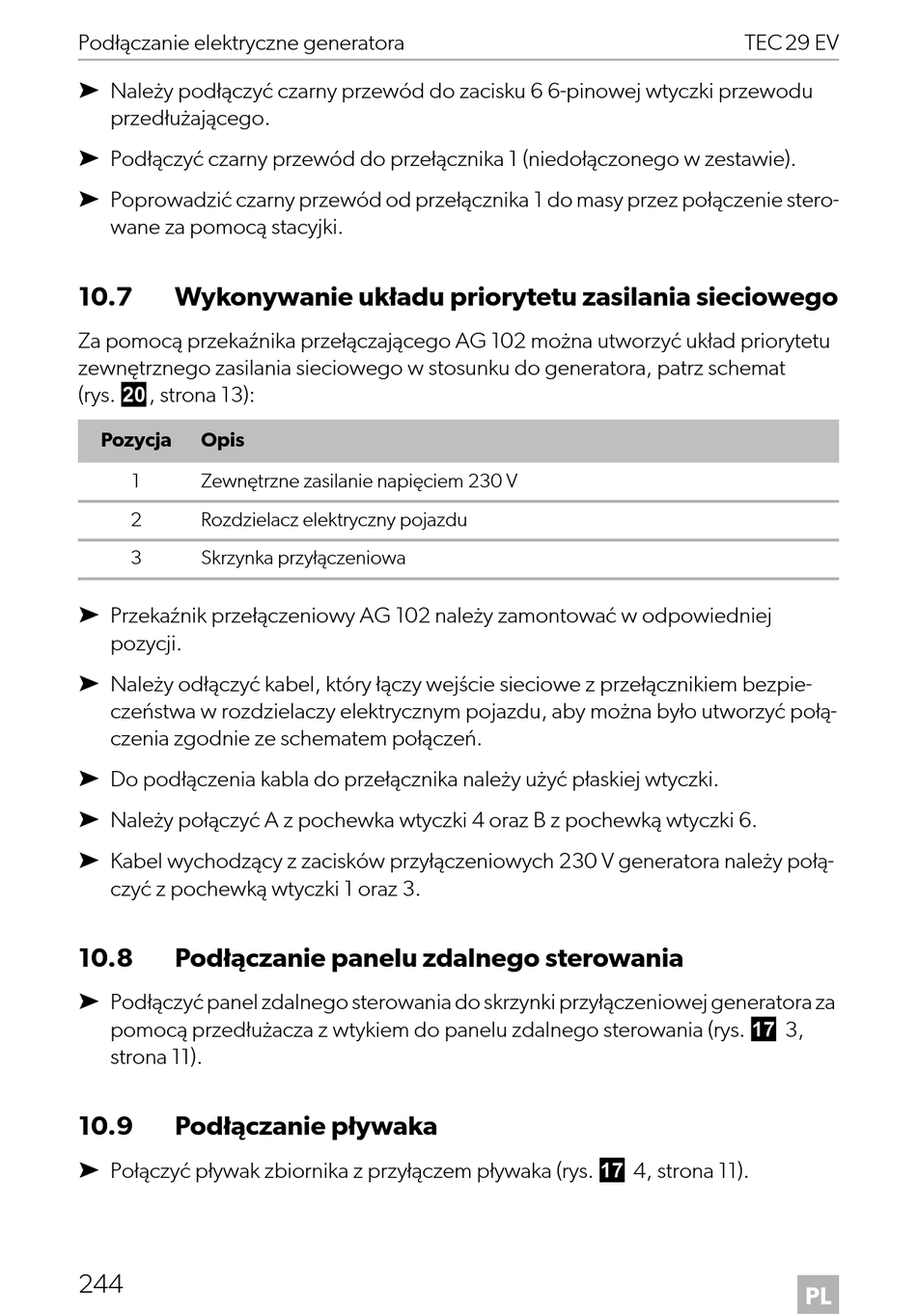

Podłączanie elektryczne generatora
➤ Należy podłączyć czarny przewód do zacisku 6 6-pinowej wtyczki przewodu
przedłużającego.
➤ Podłączyć czarny przewód do przełącznika 1 (niedołączonego w zestawie).
➤ Poprowadzić czarny przewód od przełącznika 1 do masy przez połączenie stero-
wane za pomocą stacyjki.
10.7 Wykonywanie układu priorytetu zasilania sieciowego
Za pomocą przekaźnika przełączającego AG 102 można utworzyć układ priorytetu
zewnętrznego zasilania sieciowego w stosunku do generatora, patrz schemat
(rys. j, strona 13):
Pozycja Opis
1 Zewnętrzne zasilanie napięciem 230 V
2 Rozdzielacz elektryczny pojazdu
3 Skrzynka przyłączeniowa
➤ Przekaźnik przełączeniowy AG 102 należy zamontować w odpowiedniej
pozycji.
➤ Należy odłączyć kabel, który łączy wejście sieciowe z przełącznikiem bezpie-
czeństwa w rozdzielaczy elektrycznym pojazdu, aby można było utworzyć połą-
czenia zgodnie ze schematem połączeń.
➤ Do podłączenia kabla do przełącznika należy użyć płaskiej wtyczki.
➤ Należy połączyć A z pochewka wtyczki 4 oraz B z pochewką wtyczki 6.
➤ Kabel wychodzący z zacisków przyłączeniowych 230 V generatora należy połą-
czyć z pochewką wtyczki 1 oraz 3.
10.8 Podłączanie panelu zdalnego sterowania
➤ Podłączyć panel zdalnego sterowania do skrzynki przyłączeniowej generatora za
pomocą przedłużacza z wtykiem do panelu zdalnego sterowania (rys. g 3,
strona 11).
10.9 Podłączanie pływaka
➤ Połączyć pływak zbiornika z przyłączem pływaka (rys. g 4, strona 11).
