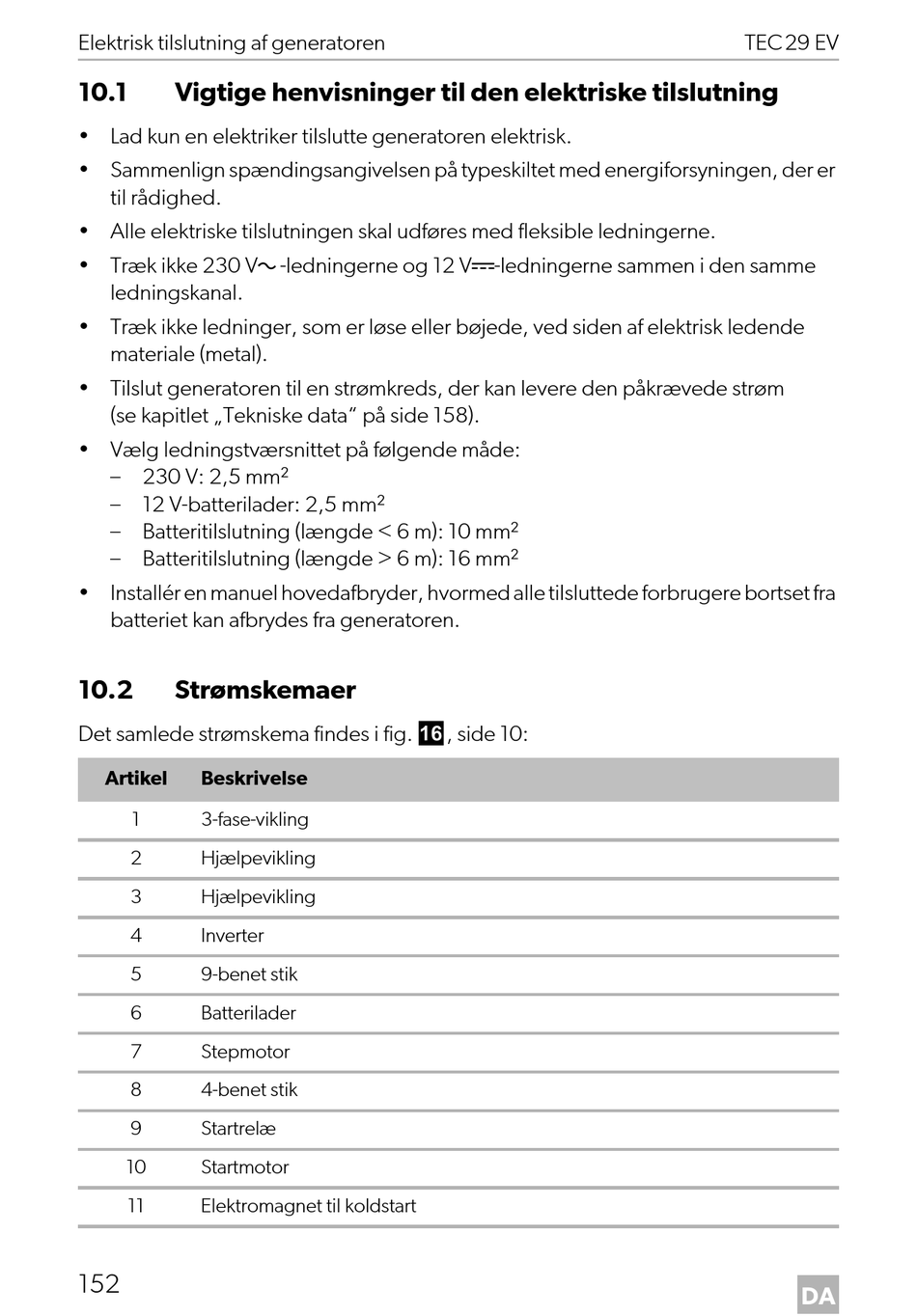

Elektrisk tilslutning af generatoren
10.1

Vigtige henvisninger til den elektriske tilslutning

• Lad kun en elektriker tilslutte generatoren elektrisk.
• Sammenlign spændingsangivelsen på typeskiltet med energiforsyningen, der er
til rådighed.
• Alle elektriske tilslutningen skal udføres med fleksible ledningerne.
• Træk ikke 230 Vw-ledningerne og 12 Vg-ledningerne sammen i den samme
ledningskanal.
• Træk ikke ledninger, som er løse eller bøjede, ved siden af elektrisk ledende
materiale (metal).
• Tilslut generatoren til en strømkreds, der kan levere den påkrævede strøm
(se kapitlet „Tekniske data" på side 158).
• Vælg ledningstværsnittet på følgende måde:
– 230 V: 2,5 mm²
– 12 V-batterilader: 2,5 mm²
– Batteritilslutning (længde < 6 m): 10 mm²
– Batteritilslutning (længde > 6 m): 16 mm²
• Installér en manuel hovedafbryder, hvormed alle tilsluttede forbrugere bortset fra
batteriet kan afbrydes fra generatoren.
10.2 Strømskemaer
Det samlede strømskema findes i fig. f, side 10:
Artikel Beskrivelse
1 3-fase-vikling
2 Hjælpevikling
3 Hjælpevikling
4 Inverter
5 9-benet stik
6 Batterilader
7 Stepmotor
8 4-benet stik
9 Startrelæ
10 Startmotor
11 Elektromagnet til koldstart
