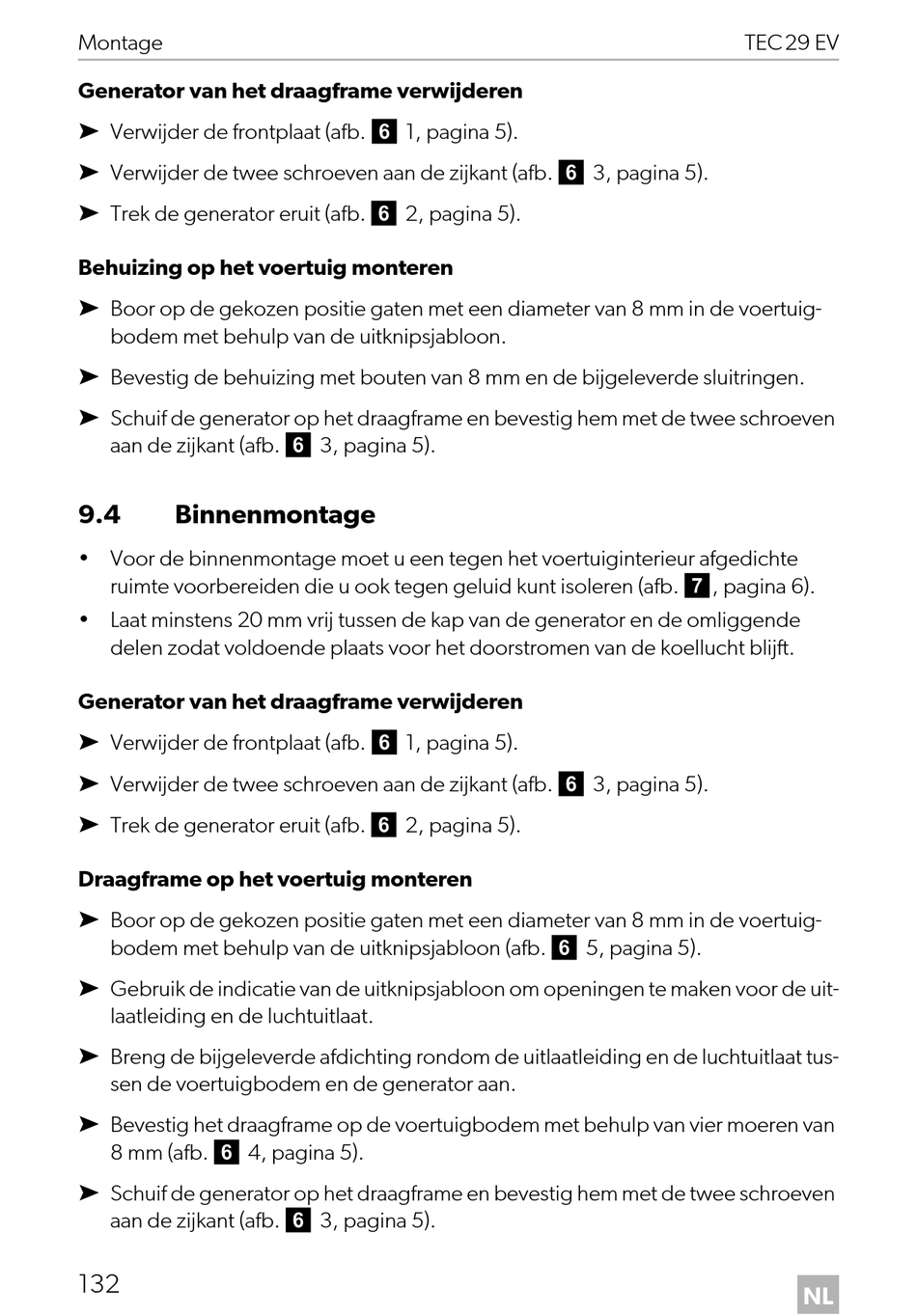

Montage
Generator van het draagframe verwijderen
➤ Verwijder de frontplaat (afb. 6 1, pagina 5).
➤ Verwijder de twee schroeven aan de zijkant (afb. 6 3, pagina 5).
➤ Trek de generator eruit (afb. 6 2, pagina 5).
Behuizing op het voertuig monteren
➤ Boor op de gekozen positie gaten met een diameter van 8 mm in de voertuig-
bodem met behulp van de uitknipsjabloon.
➤ Bevestig de behuizing met bouten van 8 mm en de bijgeleverde sluitringen.
➤ Schuif de generator op het draagframe en bevestig hem met de twee schroeven
aan de zijkant (afb. 6 3, pagina 5).
9.4 Binnenmontage
• Voor de binnenmontage moet u een tegen het voertuiginterieur afgedichte
ruimte voorbereiden die u ook tegen geluid kunt isoleren (afb. 7, pagina 6).
• Laat minstens 20 mm vrij tussen de kap van de generator en de omliggende
delen zodat voldoende plaats voor het doorstromen van de koellucht blijft.
Generator van het draagframe verwijderen
➤ Verwijder de frontplaat (afb. 6 1, pagina 5).
➤ Verwijder de twee schroeven aan de zijkant (afb. 6 3, pagina 5).
➤ Trek de generator eruit (afb. 6 2, pagina 5).
Draagframe op het voertuig monteren
➤ Boor op de gekozen positie gaten met een diameter van 8 mm in de voertuig-
bodem met behulp van de uitknipsjabloon (afb. 6 5, pagina 5).
➤ Gebruik de indicatie van de uitknipsjabloon om openingen te maken voor de uit-
laatleiding en de luchtuitlaat.
➤ Breng de bijgeleverde afdichting rondom de uitlaatleiding en de luchtuitlaat tus-
sen de voertuigbodem en de generator aan.
➤ Bevestig het draagframe op de voertuigbodem met behulp van vier moeren van
8 mm (afb. 6 4, pagina 5).
➤ Schuif de generator op het draagframe en bevestig hem met de twee schroeven
aan de zijkant (afb. 6 3, pagina 5).
