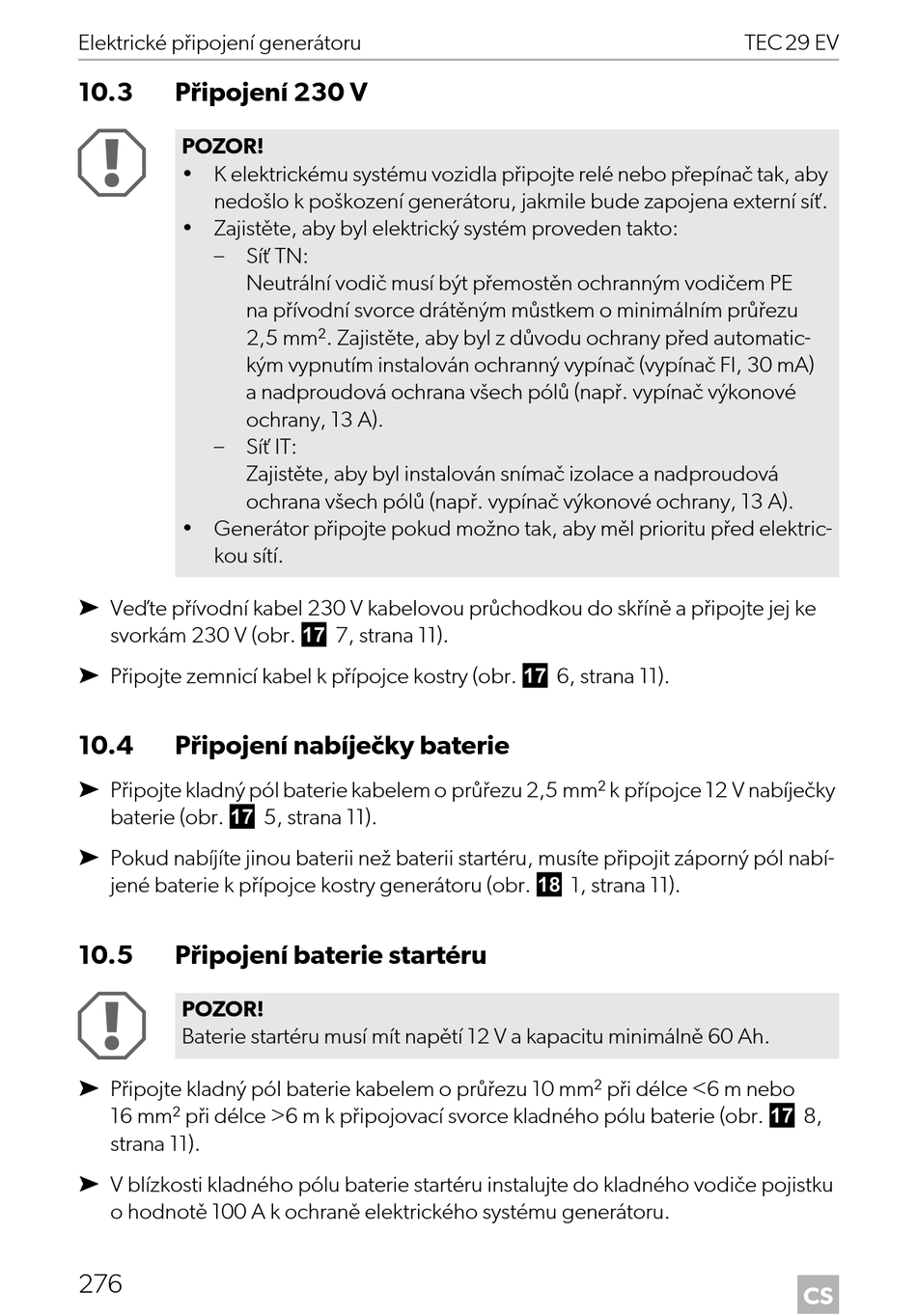

Elektrické připojení generátoru
10.3 Připojení 230 V
A
POZOR!
• K elektrickému systému vozidla připojte relé nebo přepínač tak, aby
nedošlo k poškození generátoru, jakmile bude zapojena externí síť.
• Zajistěte, aby byl elektrický systém proveden takto:
– Síť TN:
Neutrální vodič musí být přemostěn ochranným vodičem PE
na přívodní svorce drátěným můstkem o minimálním průřezu
2,5 mm². Zajistěte, aby byl z důvodu ochrany před automatic-
kým vypnutím instalován ochranný vypínač (vypínač FI, 30 mA)
a nadproudová ochrana všech pólů (např. vypínač výkonové
ochrany, 13 A).
– Síť IT:
Zajistěte, aby byl instalován snímač izolace a nadproudová
ochrana všech pólů (např. vypínač výkonové ochrany, 13 A).
• Generátor připojte pokud možno tak, aby měl prioritu před elektric-
kou sítí.
➤ Veďte přívodní kabel 230 V kabelovou průchodkou do skříně a připojte jej ke
svorkám 230 V (obr. g 7, strana 11).
➤ Připojte zemnicí kabel k přípojce kostry (obr. g 6, strana 11).
10.4 Připojení nabíječky baterie
➤ Připojte kladný pól baterie kabelem o průřezu 2,5 mm² k přípojce 12 V nabíječky
baterie (obr. g 5, strana 11).
➤ Pokud nabíjíte jinou baterii než baterii startéru, musíte připojit záporný pól nabí-
jené baterie k přípojce kostry generátoru (obr. h 1, strana 11).
10.5 Připojení baterie startéru
A
POZOR!
Baterie startéru musí mít napětí 12 V a kapacitu minimálně 60 Ah.
➤ Připojte kladný pól baterie kabelem o průřezu 10 mm² při délce <6 m nebo
16 mm² při délce >6 m k připojovací svorce kladného pólu baterie (obr. g 8,
strana 11).
➤ V blízkosti kladného pólu baterie startéru instalujte do kladného vodiče pojistku
o hodnotě 100 A k ochraně elektrického systému generátoru.
