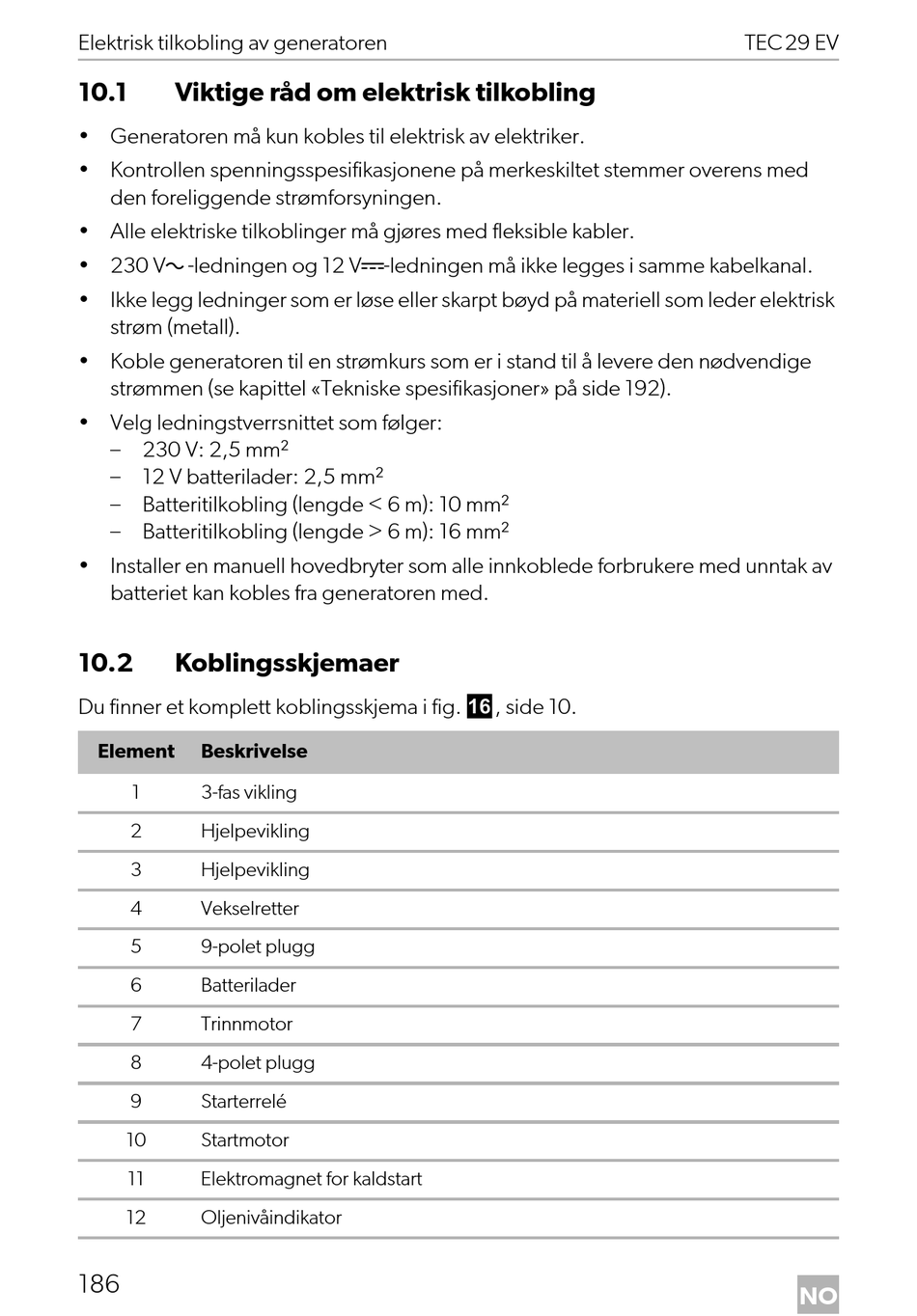

Elektrisk tilkobling av generatoren
10.1 Viktige råd om elektrisk tilkobling
• Generatoren må kun kobles til elektrisk av elektriker.
• Kontrollen spenningsspesifikasjonene på merkeskiltet stemmer overens med
den foreliggende strømforsyningen.
• Alle elektriske tilkoblinger må gjøres med fleksible kabler.
• 230 Vw-ledningen og 12 Vg-ledningen må ikke legges i samme kabelkanal.
• Ikke legg ledninger som er løse eller skarpt bøyd på materiell som leder elektrisk
strøm (metall).
• Koble generatoren til en strømkurs som er i stand til å levere den nødvendige
strømmen (se kapittel «Tekniske spesifikasjoner» på side 192).
• Velg ledningstverrsnittet som følger:
– 230 V: 2,5 mm²
– 12 V batterilader: 2,5 mm²
– Batteritilkobling (lengde < 6 m): 10 mm²
– Batteritilkobling (lengde > 6 m): 16 mm²
• Installer en manuell hovedbryter som alle innkoblede forbrukere med unntak av
batteriet kan kobles fra generatoren med.
10.2 Koblingsskjemaer
Du finner et komplett koblingsskjema i fig. f, side 10.
Element Beskrivelse
1 3-fas vikling
2 Hjelpevikling
3 Hjelpevikling
4 Vekselretter
5 9-polet plugg
6 Batterilader
7 Trinnmotor
8 4-polet plugg
9 Starterrelé
10 Startmotor
11 Elektromagnet for kaldstart
12 Oljenivåindikator
