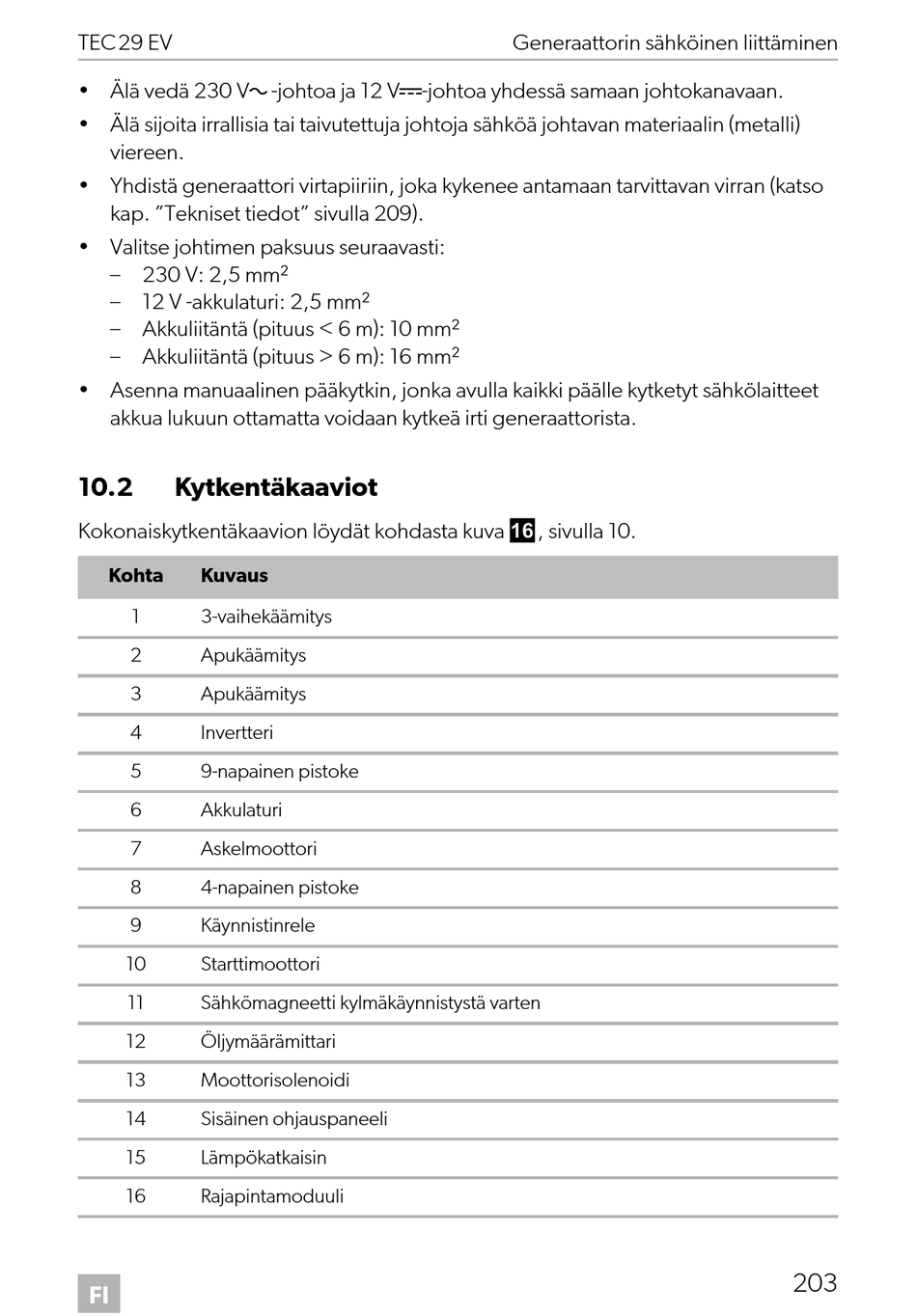

TEC29 EV
• Älä vedä 230 Vw-johtoa ja 12 Vg-johtoa yhdessä samaan johtokanavaan.
• Älä sijoita irrallisia tai taivutettuja johtoja sähköä johtavan materiaalin (metalli)
viereen.
• Yhdistä generaattori virtapiiriin, joka kykenee antamaan tarvittavan virran (katso
kap. "Tekniset tiedot" sivulla 209).
• Valitse johtimen paksuus seuraavasti:
– 230 V: 2,5 mm²
– 12 V -akkulaturi: 2,5 mm²
– Akkuliitäntä (pituus < 6 m): 10 mm²
– Akkuliitäntä (pituus > 6 m): 16 mm²
• Asenna manuaalinen pääkytkin, jonka avulla kaikki päälle kytketyt sähkölaitteet
akkua lukuun ottamatta voidaan kytkeä irti generaattorista.
10.2 Kytkentäkaaviot
Kokonaiskytkentäkaavion löydät kohdasta kuva f, sivulla 10.
Kohta Kuvaus
1 3-vaihekäämitys
2 Apukäämitys
3 Apukäämitys
4 Invertteri
5 9-napainen pistoke
6 Akkulaturi
7 Askelmoottori
8 4-napainen pistoke
9 Käynnistinrele
10 Starttimoottori
11 Sähkömagneetti kylmäkäynnistystä varten
12 Öljymäärämittari
13 Moottorisolenoidi
14 Sisäinen ohjauspaneeli
15 Lämpökatkaisin
16 Rajapintamoduuli
FI
Generaattorin sähköinen liittäminen
