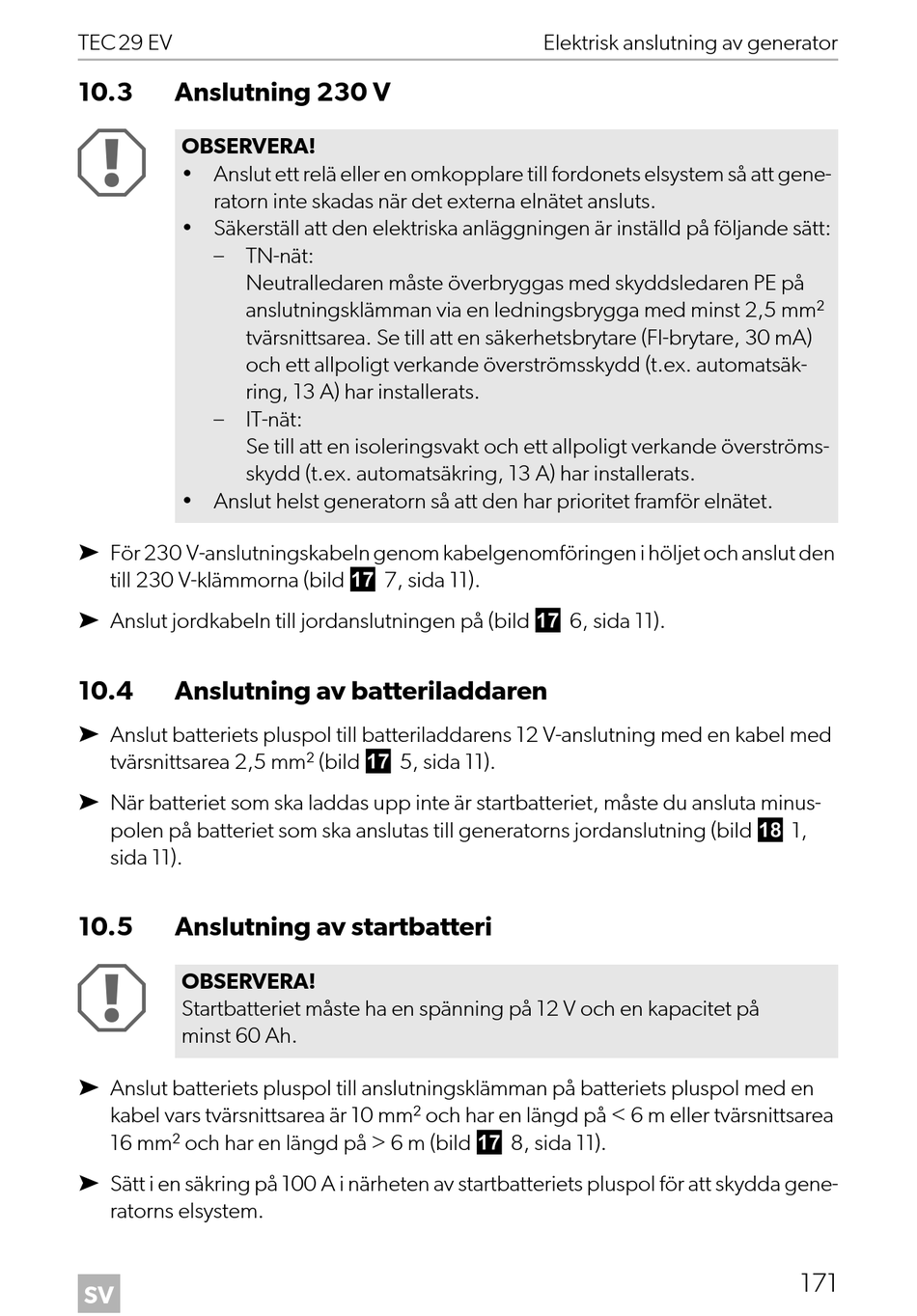

TEC29 EV
10.3 Anslutning 230 V
A
OBSERVERA!
• Anslut ett relä eller en omkopplare till fordonets elsystem så att gene-
ratorn inte skadas när det externa elnätet ansluts.
• Säkerställ att den elektriska anläggningen är inställd på följande sätt:
– TN-nät:
Neutralledaren måste överbryggas med skyddsledaren PE på
anslutningsklämman via en ledningsbrygga med minst 2,5 mm²
tvärsnittsarea. Se till att en säkerhetsbrytare (FI-brytare, 30 mA)
och ett allpoligt verkande överströmsskydd (t.ex. automatsäk-
ring, 13 A) har installerats.
– IT-nät:
Se till att en isoleringsvakt och ett allpoligt verkande överströms-
skydd (t.ex. automatsäkring, 13 A) har installerats.
• Anslut helst generatorn så att den har prioritet framför elnätet.
➤ För 230 V-anslutningskabeln genom kabelgenomföringen i höljet och anslut den
till 230 V-klämmorna (bild g 7, sida 11).
➤ Anslut jordkabeln till jordanslutningen på (bild g 6, sida 11).
10.4 Anslutning av batteriladdaren
➤ Anslut batteriets pluspol till batteriladdarens 12 V-anslutning med en kabel med
tvärsnittsarea 2,5 mm² (bild g 5, sida 11).
➤ När batteriet som ska laddas upp inte är startbatteriet, måste du ansluta minus-
polen på batteriet som ska anslutas till generatorns jordanslutning (bild h 1,
sida 11).
10.5 Anslutning av startbatteri
A
OBSERVERA!
Startbatteriet måste ha en spänning på 12 V och en kapacitet på
minst 60 Ah.
➤ Anslut batteriets pluspol till anslutningsklämman på batteriets pluspol med en
kabel vars tvärsnittsarea är 10 mm² och har en längd på < 6 m eller tvärsnittsarea
16 mm² och har en längd på > 6 m (bild g 8, sida 11).
➤ Sätt i en säkring på 100 A i närheten av startbatteriets pluspol för att skydda gene-
ratorns elsystem.
SV
Elektrisk anslutning av generator
171
