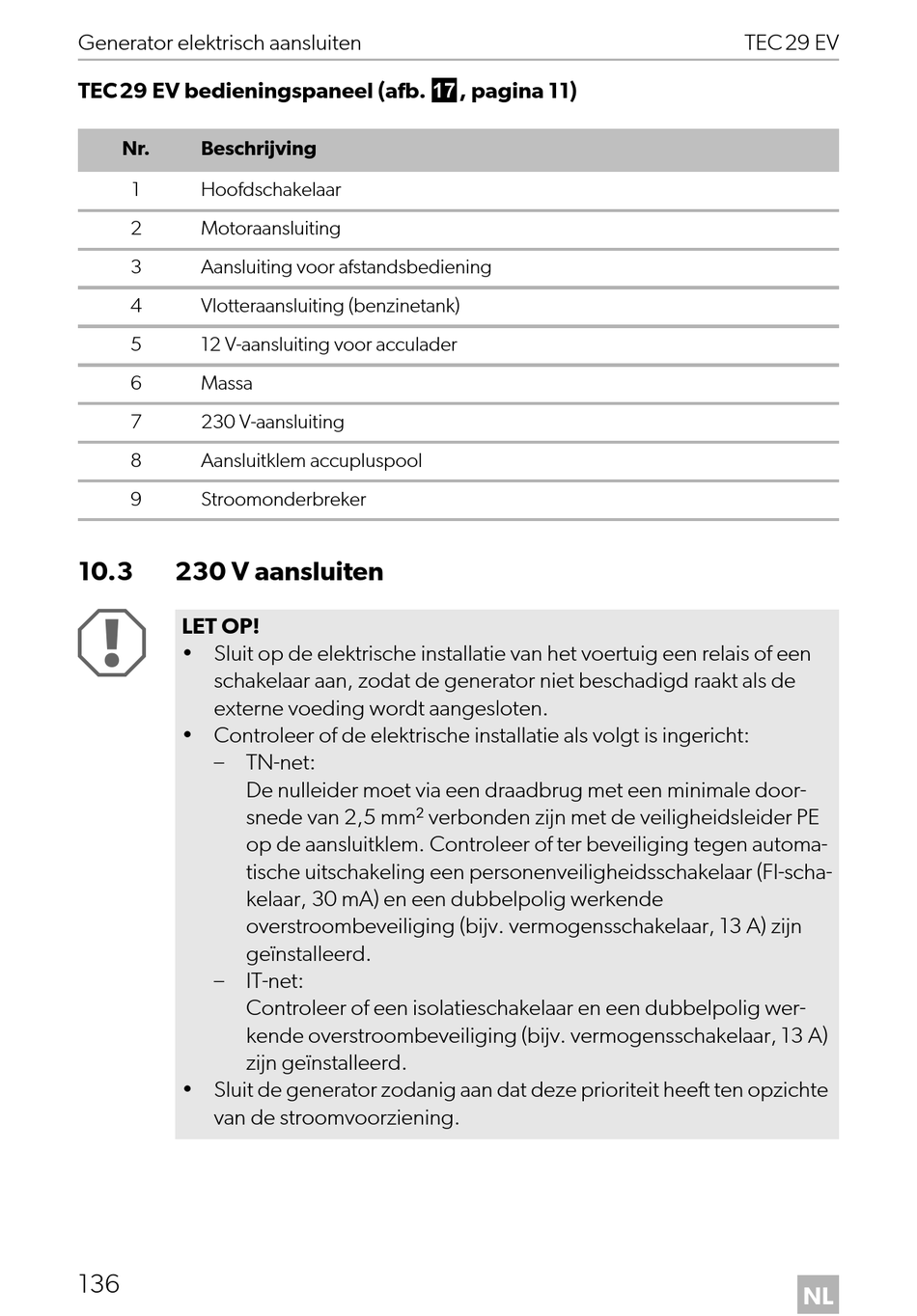

Dometic POWER & CONTROL TEC29 EV Montageanleitung Seite 136

Generator elektrisch aansluiten
TEC29 EV bedieningspaneel (afb. g, pagina 11)
Nr. Beschrijving
1 Hoofdschakelaar
2 Motoraansluiting
3 Aansluiting voor afstandsbediening
4 Vlotteraansluiting (benzinetank)
5 12 V-aansluiting voor acculader
6 Massa
7 230 V-aansluiting
8 Aansluitklem accupluspool
9 Stroomonderbreker
10.3 230 V aansluiten
A
LET OP!
• Sluit op de elektrische installatie van het voertuig een relais of een
schakelaar aan, zodat de generator niet beschadigd raakt als de
externe voeding wordt aangesloten.
• Controleer of de elektrische installatie als volgt is ingericht:
– TN-net:
De nulleider moet via een draadbrug met een minimale door-
snede van 2,5 mm² verbonden zijn met de veiligheidsleider PE
op de aansluitklem. Controleer of ter beveiliging tegen automa-
tische uitschakeling een personenveiligheidsschakelaar (FI-scha-
kelaar, 30 mA) en een dubbelpolig werkende
overstroombeveiliging (bijv. vermogensschakelaar, 13 A) zijn
geïnstalleerd.
– IT-net:
Controleer of een isolatieschakelaar en een dubbelpolig wer-
kende overstroombeveiliging (bijv. vermogensschakelaar, 13 A)
zijn geïnstalleerd.
• Sluit de generator zodanig aan dat deze prioriteit heeft ten opzichte
van de stroomvoorziening.
136
TEC29 EV
NL
