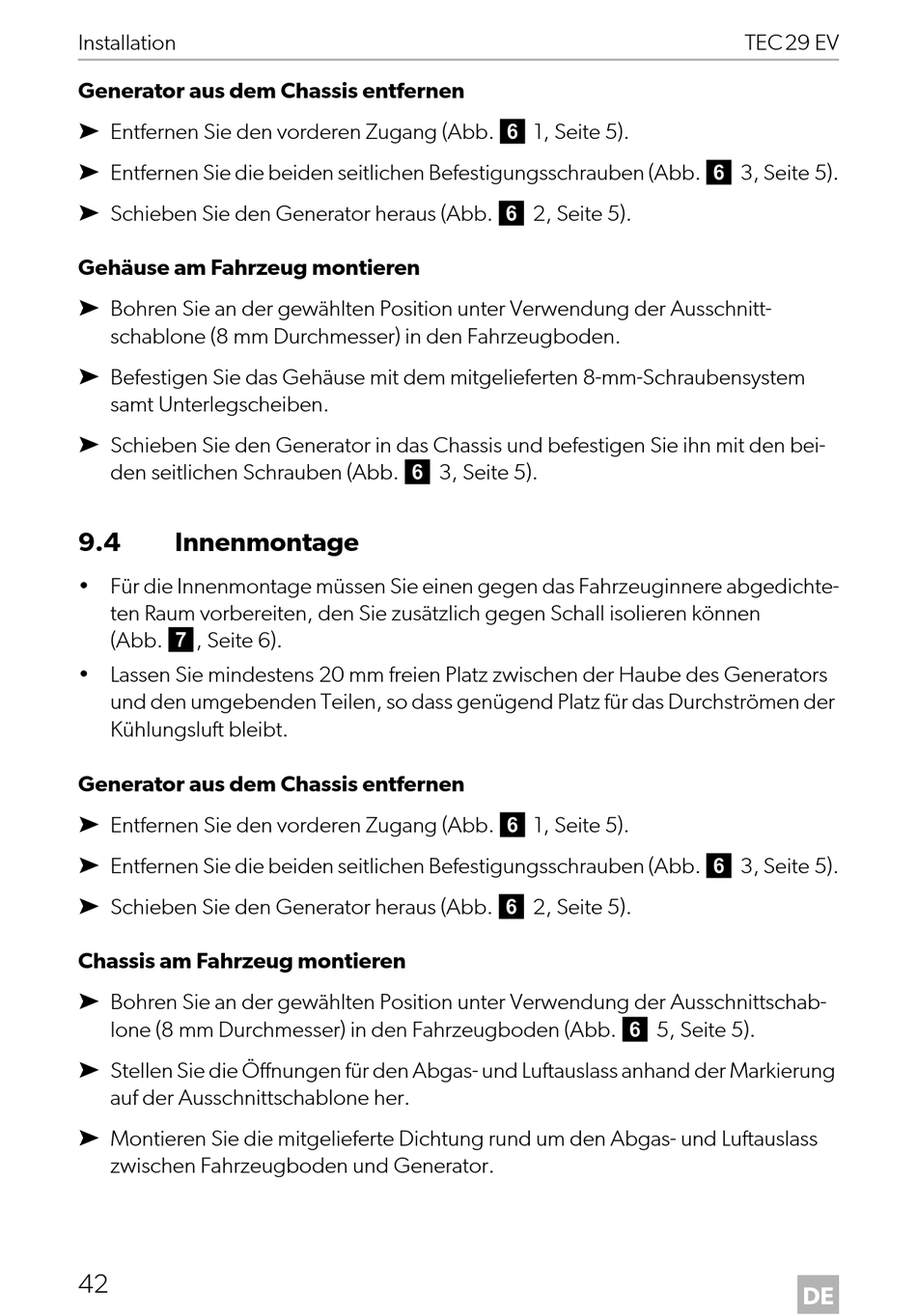

Installation
Generator aus dem Chassis entfernen
➤ Entfernen Sie den vorderen Zugang (Abb. 6 1, Seite 5).
➤ Entfernen Sie die beiden seitlichen Befestigungsschrauben (Abb. 6 3, Seite 5).
➤ Schieben Sie den Generator heraus (Abb. 6 2, Seite 5).
Gehäuse am Fahrzeug montieren
➤ Bohren Sie an der gewählten Position unter Verwendung der Ausschnitt-
schablone (8 mm Durchmesser) in den Fahrzeugboden.
➤ Befestigen Sie das Gehäuse mit dem mitgelieferten 8-mm-Schraubensystem
samt Unterlegscheiben.
➤ Schieben Sie den Generator in das Chassis und befestigen Sie ihn mit den bei-
den seitlichen Schrauben (Abb. 6 3, Seite 5).
9.4 Innenmontage
• Für die Innenmontage müssen Sie einen gegen das Fahrzeuginnere abgedichte-
ten Raum vorbereiten, den Sie zusätzlich gegen Schall isolieren können
(Abb. 7, Seite 6).
• Lassen Sie mindestens 20 mm freien Platz zwischen der Haube des Generators
und den umgebenden Teilen, so dass genügend Platz für das Durchströmen der
Kühlungsluft bleibt.
Generator aus dem Chassis entfernen
➤ Entfernen Sie den vorderen Zugang (Abb. 6 1, Seite 5).
➤ Entfernen Sie die beiden seitlichen Befestigungsschrauben (Abb. 6 3, Seite 5).
➤ Schieben Sie den Generator heraus (Abb. 6 2, Seite 5).
Chassis am Fahrzeug montieren
➤ Bohren Sie an der gewählten Position unter Verwendung der Ausschnittschab-
lone (8 mm Durchmesser) in den Fahrzeugboden (Abb. 6 5, Seite 5).
➤ Stellen Sie die Öffnungen für den Abgas- und Luftauslass anhand der Markierung
auf der Ausschnittschablone her.
➤ Montieren Sie die mitgelieferte Dichtung rund um den Abgas- und Luftauslass
zwischen Fahrzeugboden und Generator.
