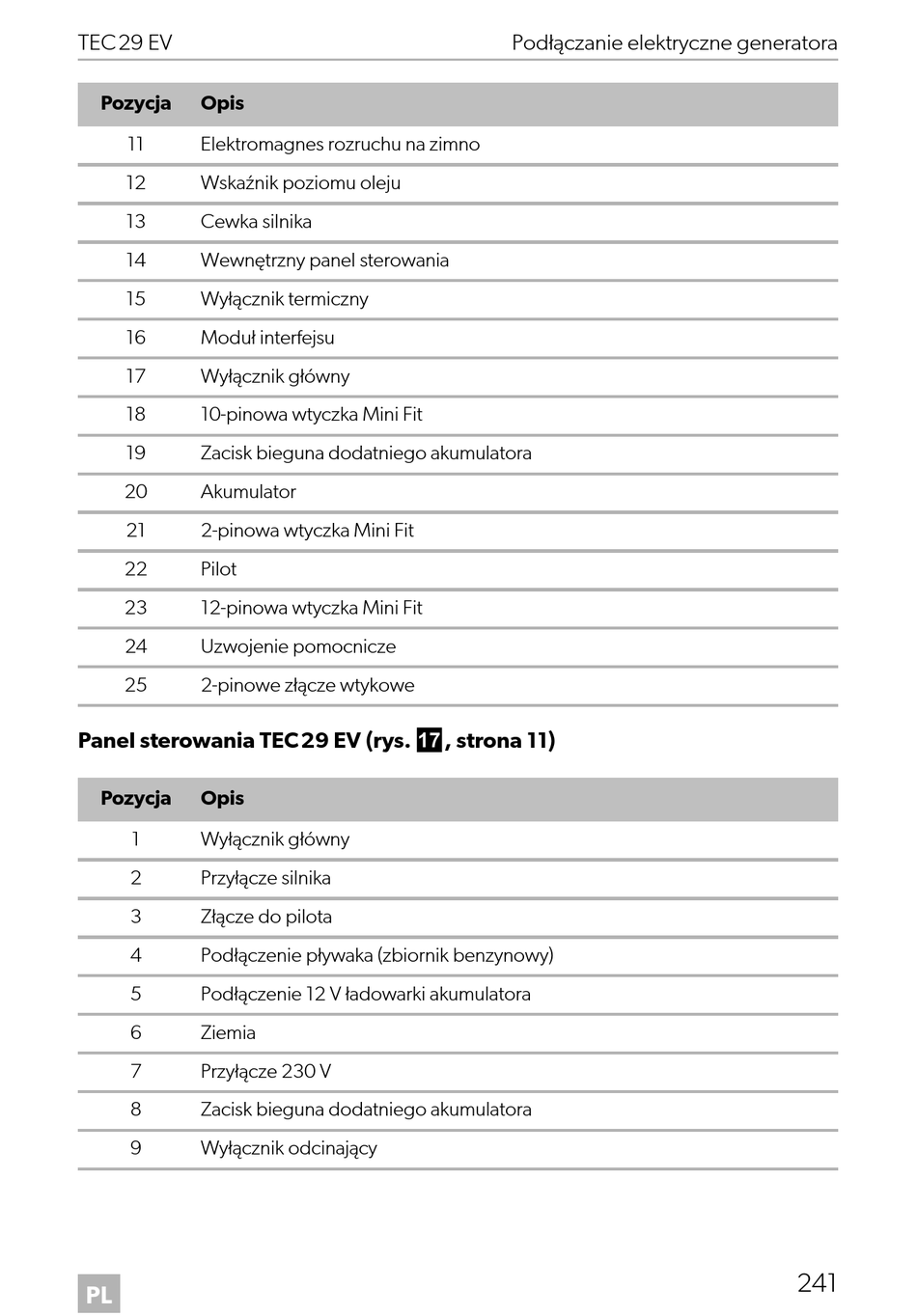

Dometic POWER & CONTROL TEC29 EV Montageanleitung Seite 241

TEC29 EV
Pozycja Opis
11 Elektromagnes rozruchu na zimno
12 Wskaźnik poziomu oleju
13 Cewka silnika
14 Wewnętrzny panel sterowania
15 Wyłącznik termiczny
16 Moduł interfejsu
17 Wyłącznik główny
18 10-pinowa wtyczka Mini Fit
19 Zacisk bieguna dodatniego akumulatora
20 Akumulator
21 2-pinowa wtyczka Mini Fit
22 Pilot
23 12-pinowa wtyczka Mini Fit
24 Uzwojenie pomocnicze
25 2-pinowe złącze wtykowe
Panel sterowania TEC29 EV (rys. g, strona 11)
Pozycja Opis
1 Wyłącznik główny
2 Przyłącze silnika
3 Złącze do pilota
4 Podłączenie pływaka (zbiornik benzynowy)
5 Podłączenie 12 V ładowarki akumulatora
6 Ziemia
7 Przyłącze 230 V
8 Zacisk bieguna dodatniego akumulatora
9 Wyłącznik odcinający
PL
Podłączanie elektryczne generatora
